Электрический плиткорез
|
5
Инструкции
по применению
Устройство
1 Ножка задняя
2 Ручка (для ЭП-250-1200С – откидная)
3 Ручка фиксирующая
4 Оплетка шарнирная
5 Балка силовая
6 Каретка
7 Рукоятка
8 Кожух защитный диска
9 Кронштейн
10 Упор направляющий
11 Упор направляющий
12 Фиксатор
13 Упор угловой
14 Поддон
15 Стол дополнительный (кроме ЭП-200-800С)
16 Круг алмазный
17 Отбойник
18 Колесо (кроме ЭП-200-800С)
19 Ножка передняя
20 Кронштейн
21 Электрокоробка
22 Электродвигатель
23 Шланг подачи воды в зону резания
24 Маховик фиксации режущего блока
25 Кнопка пуска
26 Кнопка остановки
27 Кабель электропитания с вилкой
28 Стол рабочий
29 Транспортировочный винт
30 Винт фиксации транспортира
31 Стойка
32 Указатель угла наклона
33 Шкала
34 Шарнир
35 Фиксирующий винт
36 Насос
37 Кронштейн крепления насоса
38 Винт фиксации линейки
39 Ключ специальный
40 Ключ гаечный
41 Винт ограничения хода головки
(только для ЭП-200-1000С и ЭП-300-1500С)

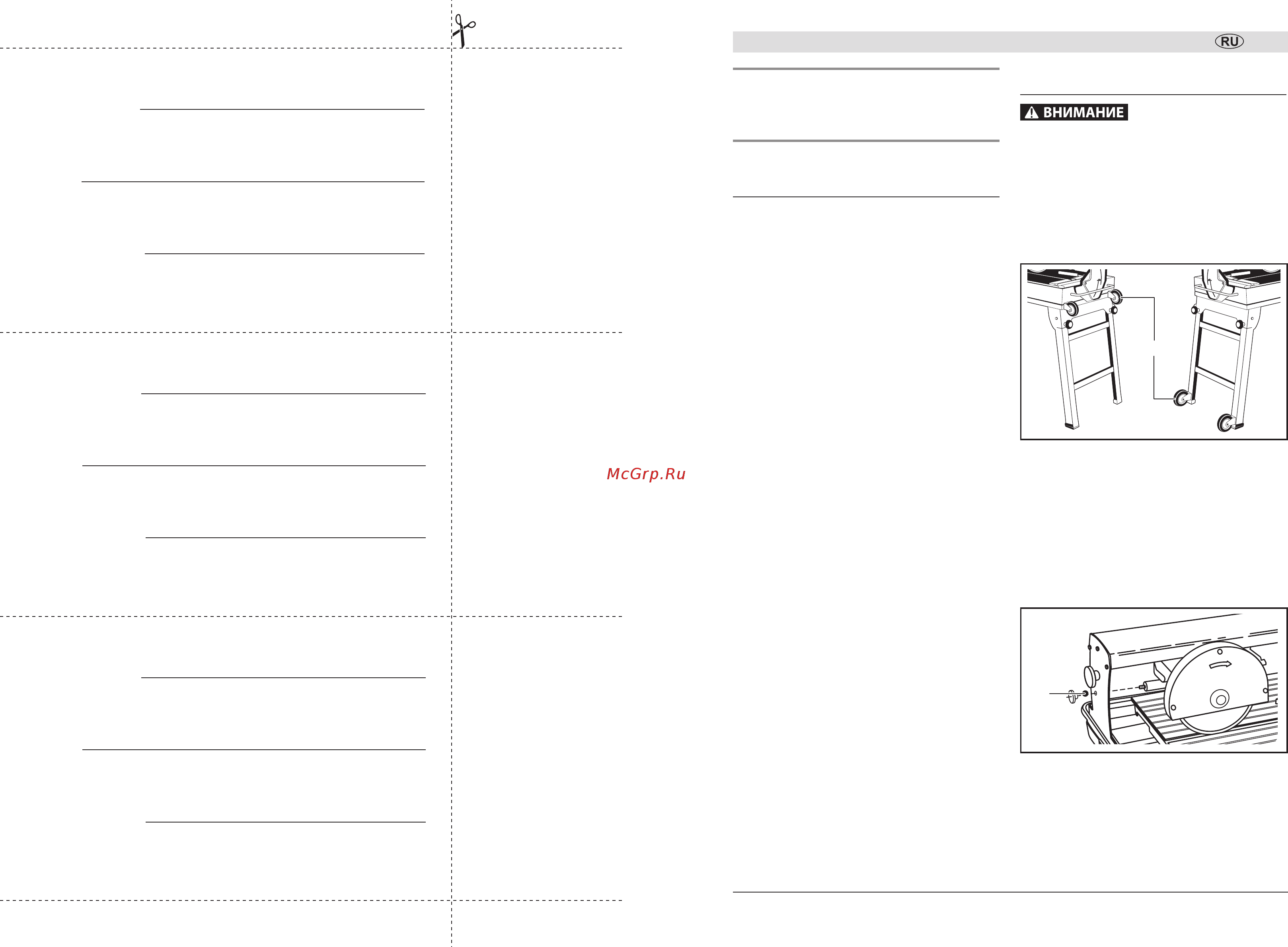

Сборка
Все работы по сборке, замене и регулиров-
ке производите только при отключенном от
сети изделии.
Вставьте ножки задние 1 и ножки передние 19 до
упора в ниши поддона 14 (для ЭП-250-1200С).
Закрепите ножки при помощи фиксаторов 12.
Установите и закрепите колеса 18 на ножках
передних (кроме ЭП-200-800С) или на поддоне
14* (кроме ЭП-250-1200С, ЭП-200-800С).
18
* для изделий, произведенных, начиная с 15.12.2016 года
Установите и закрепите откидные ручки 2 (для
ЭП-250-1200С) на поддоне 14.
Установите и закрепите рукоятку 7 на каретке 6
(кроме ЭП-200-800С).
Установите и закрепите дополнительный стол
15 на поддоне 14 (кроме ЭП-200-800С).
Извлеките транспортировочный фиксатор дви-
гателя, для чего:
29
` освободите каретку двигателя, выкрутив винт
29 (кроме ЭП-300-1500С) из направляющей;
` извлеките винт.
Установите основание на ровной горизонтальной
поверхности. Регулировкой (вкручиванием/вы-
кручиванием) оснований ножек, добейтесь устой-
чивого горизонтального положения.
