ПРИЛОЖЕНИЕ
11

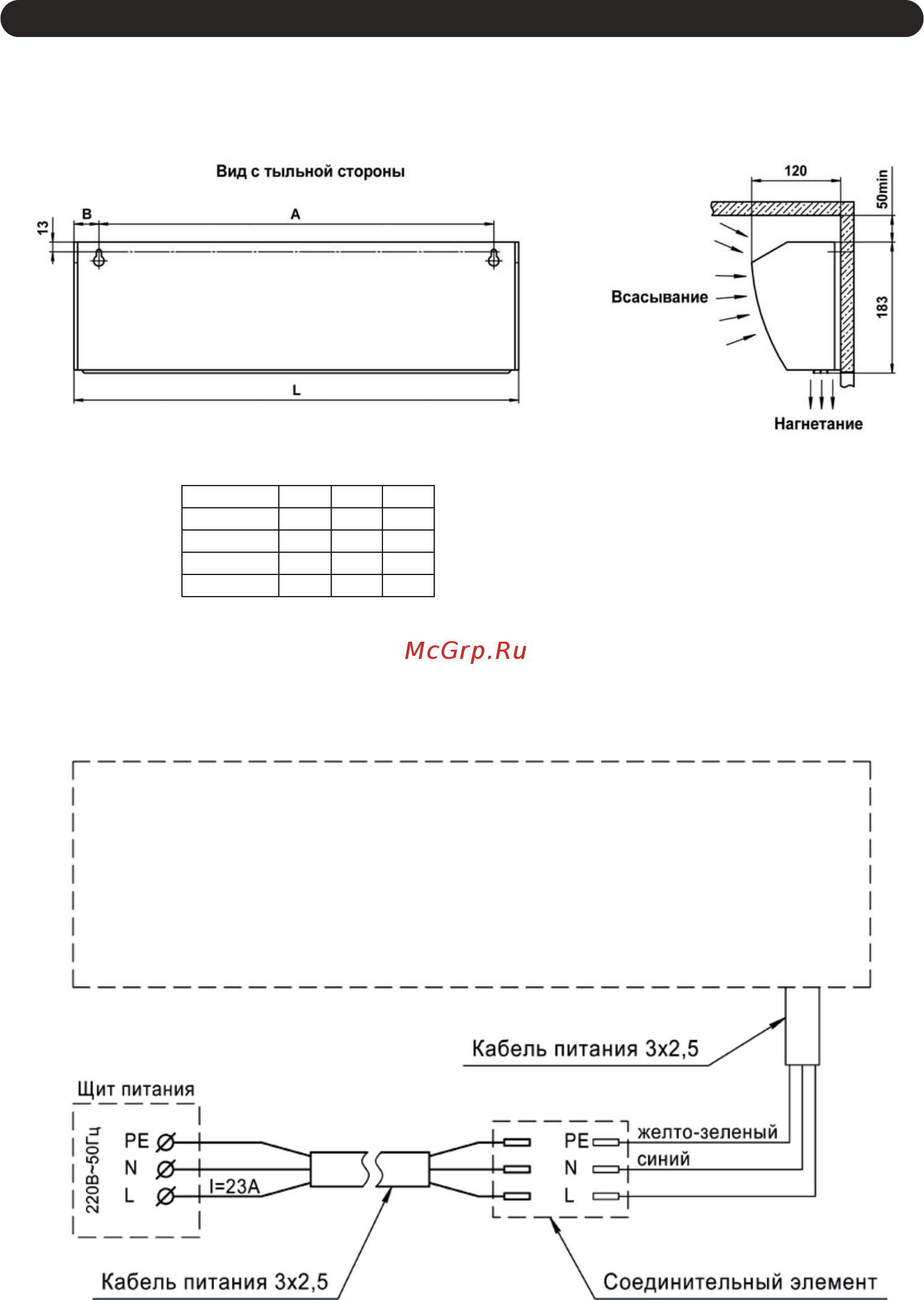

Рис. 1 Габаритные и установочные размеры
TZR-3S
TZR-5S
TZR-6S
TZR-9S
МОДЕЛЬ А
530
550
770
1250
В
33,5
130
174
173,5
L
597
810
1118
1597
Рис. 2 Схема подключения завесы TZR-5S
завеса TZR-5S
Размеры в миллиметрах
ВОЗДУШНО-ТЕПЛОВАЯ ЗАВЕСА TZR-3S, TZR-5S, TZR-6S, TZR-9S
