РУССКИЙ
EUROPOWER EP2000/EP4000 Руководство пользователя
4
Симметричные XLR-входы (каналы 1 и 2).
[7]
6,3 мм-стереовходы (каналы 1 и 2). Они могут работать в
[8]
несимметричном режиме.
MODE SWITCHES, с помощью которых можно устанав-
[9]
ливать режим работы, а также настраивать лимитеры и
ВЧ-фильтры (см. гл. 2.3).
Здесь расположен вентилятор. Скорость вентилятора
[10]
регулируется автоматически, обеспечивая бесперебой-
ную работу усилителя.
Во избежание перебоев в работе EUROPOWER следите за
тем, чтобы усилитель находился на достаточном расстоя-
нии от других теплоизлучающих приборов.
Громкоговорящая выходы (каналы 1 и 2). В мостовом
[11]
режиме (см. гл. 2.3.5) используйте только выход канала
Элементы управления2.
Передняя панель2.1

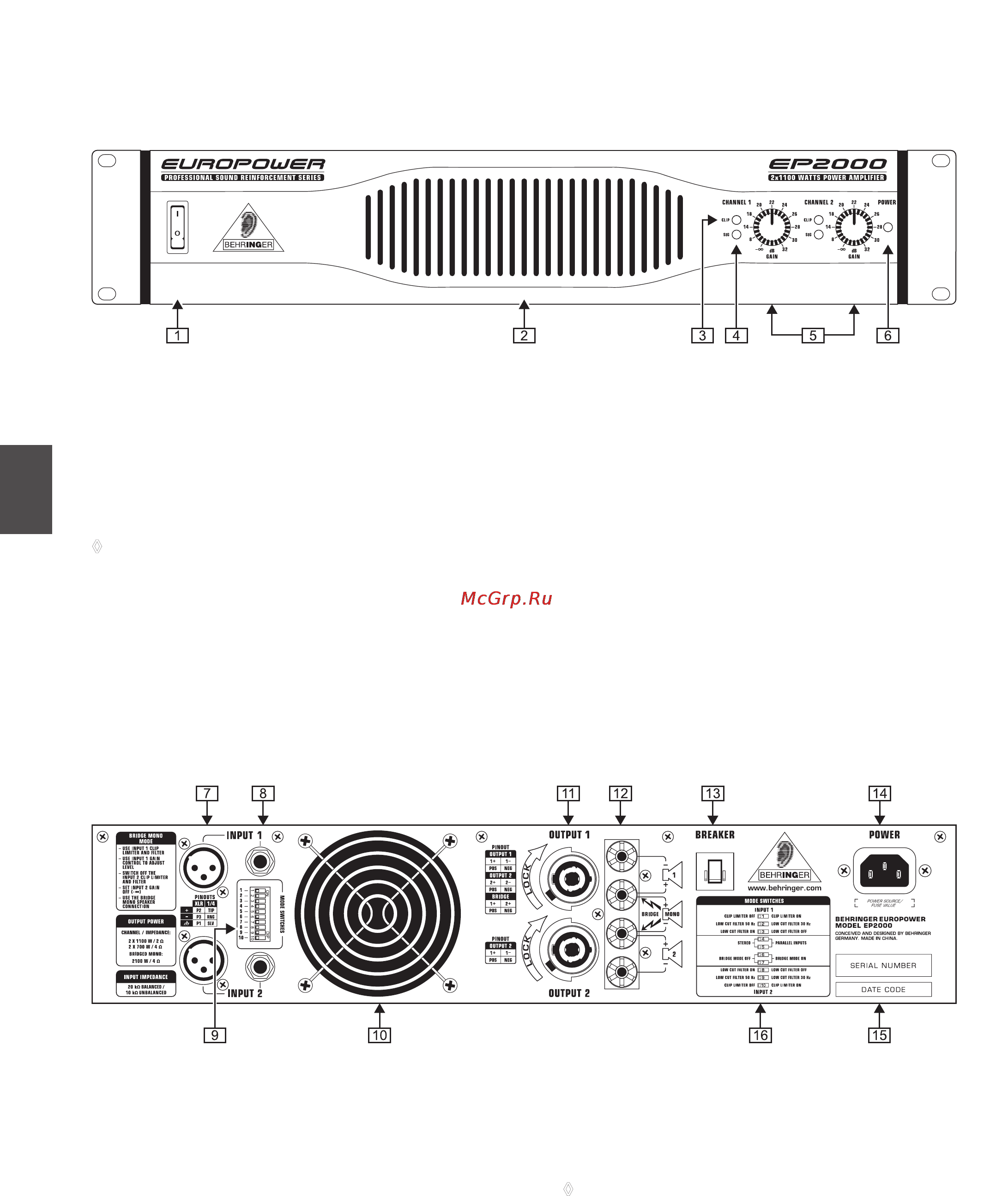

Puc. 2.1: Передняя панель, элементы управления
Поскольку элементы управления обоих усилителей мощности
EP2000 и EP4000 идентичны, для наглядности на рисунках
приведены изображения EP2000.
Сетевой выключатель предназначен для включения
[1]
усилителя.
При выключении прибора с помощью сетевого выклю-
чателя не происходит полного отключения от сети.
Поэтому при длительных перерывах в эксплуатации
следует вынимать вилку из розетки.
Вентиляционные отверстия расположены на передней
[2]
панели прибора, чтобы нагретый воздух не попадал
внутрь Вашего рэка и тем самым не влиял на работу
других приборов.
Индикатор CLIP загорается при слишком высоком
[3]
уровне сигнала, который может привести к ощутимым
искажениям. В этом случае следует уменьшать уровень
входного сигнала до тех пор, пока индикатор CLIP не
перестанет загораться.
Индикатор SIGNAL светится, если на вход поступает
[4]
сигнал.
Регуляторы Gain (каналы 1 и 2) служат для установки
[5]
усиления сигнала.
Индикатор POWER загорается при включении прибора.
[6]
Задняя панель2.2
Puc. 2.2: Задняя панель, элементы управления и соединения
