1.6 Общий вид точила представлен на рис.1

1.7 Точило состоит из асинхронного двигателя в металлическом корпусе

(рис.1 поз.1) закреплённом на основании (рис.1 поз.2). На якорь двигателя (с

двух сторон), между опорным и зажимным фланцами крепится шлифоваль-

ный (точильный) круг (рис.1 поз.4). Это основной рабочий инструмент точила.

Для безопасной работы на корпусе двигателя смонтированы защитные кожухи

(рис.1 поз.6). На кожухах крепятся прозрачный (защитный) экран (рис.1 поз.5) и

рабочий упор (рис.1 поз.9), обеспечивающий опору затачиваемому инструменту.

1.8 Выключатель (рис.1 поз.3) расположен на основании точила (рис.1 поз.2).

Он имеет два фиксированных положения, обозначенных символами: «I» - вклю-

чено и «0» - выключено.

Сверху, на обечайке защитного кожуха стрелкой указано направление вра-

щения круга.

2. Использование по назначению

2.1 Установка и сборка точила

2.1.1 Установите точило на верстаке (рабочем столе) и закрепите винтами

(саморезами), используя крепёжные отверстия (рис.1 поз.8).

2.1.2 Закрепите на кожухах, используя крепёж из комплекта поставки, ра-

бочие упоры (рис.1 поз.7) и защитный прозрачный экран (рис.1 поз.5), как по-

казхано на рис.2

2.1.3 Перед началом работы, при отключённом от сети точиле необходимо

проверить:

- надёжность крепления деталей корпуса двигателя, защитных экранов и от-

сутствие их повреждений, затяжку всех резьбовых соединений;

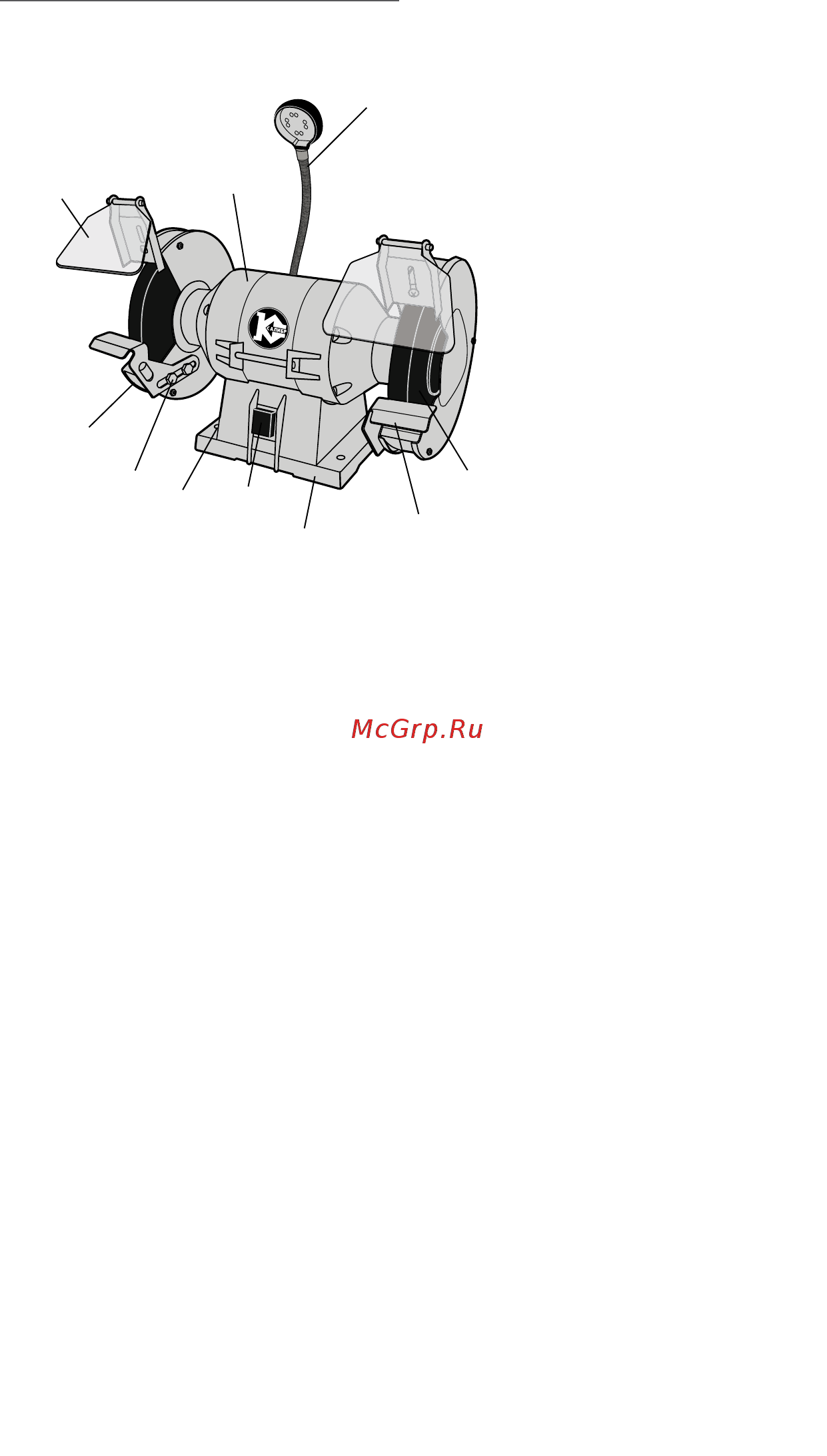

1 - корпус двигателя

2 - основание

3 - выключатель

4 - круг шлифовальный

5 - экран прозрачный

6 - кожух защитный в сборе

7 - упор рабочий

8 - отверстие монтажное

9 - винты крепления упора

10 - светодиодная лампа

рис.1
