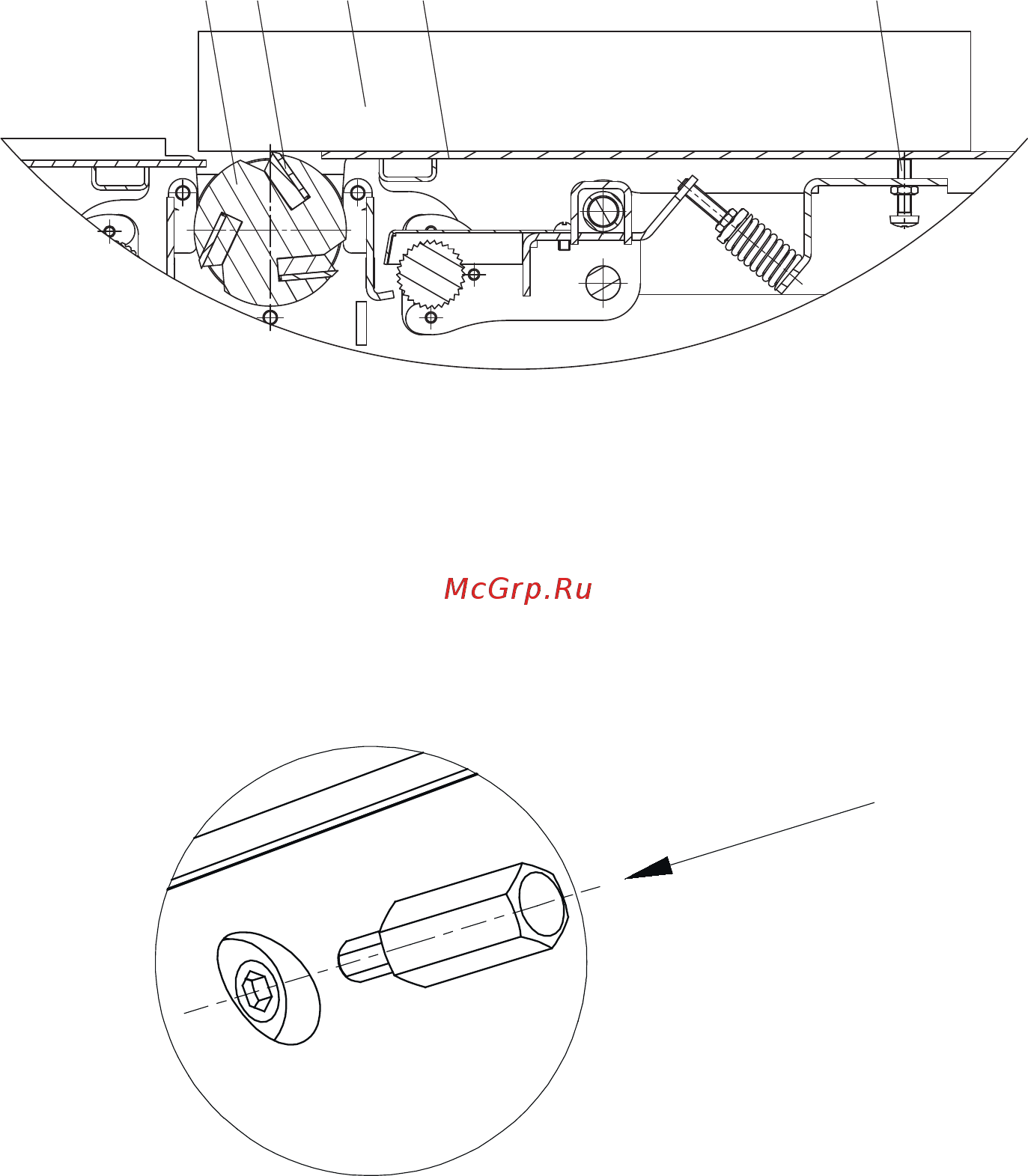

Рис. 23 Настройка приемного стола относительно кромки строгального ножа

3f – линейка направляющая; 20 – стол строгальный приемный; 38 – вал ножевой; 40 – нож; 65 – винт регулировочный

В случае замены (регулировки) строгальных ножей для сохранности целостности винтов

и резьбы строгального вала перед откручиванием производить осадку винтов (удар по шляпке

винта молотком через шестигранную биту), рис. 24. Это необходимо для снятия напряжения

в резьбовой части винтов. В случае срыва шестигранника («слизывание» граней), вбейте

в отверстие винта звездочку биту Т-27 TORX и выкрутите винт. В последующем, такие винты

следует заменить на новые.

4 мм

Рис. 24 Осадка винтов

9.2 Пильный диск

Для данного станка рекомендуется применять пильные диски с твердосплавными пластинами.

Обращайте внимание на то, что выбор пильного диска зависит от обрабатываемого материала.

При установке пильного диска необходимо соблюдать направление вращения. Направление

зубьев пильного диска должно совпадать с направлением стрелки на защитном кожухе,

ограждающем пильный диск выше уровня рабочего стола.

9.3 Замена приводных ремней

Для замены приводного ремня, отвечающего за вращение режущего инструмента необходимо:

 снять пильный диск, как указано в п.п. 8.4;

 снять приемный строгальный стол 20;

 вывернуть один из винтов 44, расположенный под приемным строгальным столом;

 снять заднюю часть кожуха пильного диска 43 (рис. 25), вывернув оставшиеся три винта

крепления 44;

 снять кожух 45;

 ослабить натяжение ремня 46 (рис. 26), отжав двигатель 47 вверх, либо сняв пружину

натяжения 48;

 установить новый ремень;

 собрать все в обратном порядке.
