Для замены (натяжки) приводного ремня автоматической подачи необходимо:

 снять кожух 32а (рис. 1);

 ослабить гайки 50 крепление шкива 49 (рис. 27);

 натянуть ремень 51 вручную и зафиксировать гайки 50.

Цепь 52 автоматической подачи натягивается с помощью кронштейна 53 и пружины 54 (рис. 27).

9.4 Регулировка пружин подающего вала при рейсмусовании

В случае ослабления прижатия подающего вала обрабатываемой заготовки при рейсмусовании,

необходимо отрегулировать пружины прижатия.

Для этого необходимо:

 снять приемный строгальный стол 20 (рис. 1);

 освободить контргайку 57 (рис. 28);

 отрегулировать пружину 55 с помощью гайки 56;

 зафиксировать контргайку 57.

 произвести контрольное рейсмусование.

При необходимости произвести повторную регулировку.

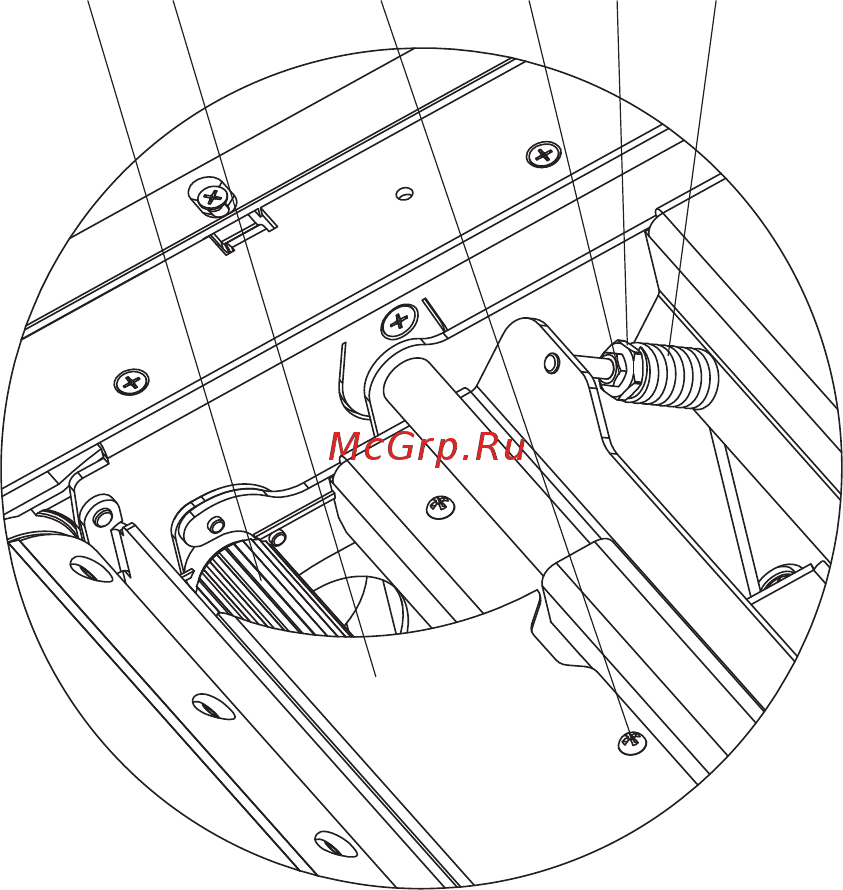

58 59 60 57 56 55

Рис. 28 Регулировка подающего вала

55 – пружина; 56 – гайка; 57 – контргайка; 58 – подающий вал; 59 – защитный кожух подающего вала; 60 – винт

Для очистки подающего вала 58 (рис. 28) от стружки и смолы необходимо вывернуть винты 60

и снять защитный кожух подающего вала. После очистки подающего вала, кожух 59 установить

в обратном порядке.
