Отдельно вы можете приобрести высококачественные латунные штуцеры производства Quattro
Elementi.
В качестве заборного шланга можно использовать специально сконструированные шланги Quattro
Elementi 4 и 7 метров, которые оснащены обратным клапаном с одной стороны и резьбовым фитингом с
другой.
Установите на входе в насос фильтр грубой очистки воды Quattro Elementi (приобретается отдельно),
как показано на рисунке.
Модели 1101 FL и 1301 FL уже оснащены входным фильтром.
На рисунке 4 показана схема установки станции. Установите обратный клапан на конец водозаборной
трубы (шланга). Вы можете приобрести пластиковый или латунный обратный клапан Quattro Elementi с
фильтрующей сеткой (поставляются отдельно). Максимальное теоретическое расстояние по высоте от
уровня насоса до зеркала воды должно быть не более 8 метров. Данное расстояние зависит от
окружающей температуры и давления воздуха и может быть меньше в каждом отдельном случае.
Всасывающую трубу 4 рекомендуется устанавливать под непрерывным наклоном не менее 1 градуса.
Всасывающая труба должна быть без резких изгибов и сужений, а так же иметь тот же диаметр, что и
входной штуцер насоса (25 мм). Если длина всасывающей трубы более 10 метров, а так же если высота
всасывания более 4 метров, выбирайте диаметр трубы (шланга) большего типоразмера (32 мм).
Обратите внимание, что каждые 10 метров всасывающего шланга по горизонтали равны 1 метру по
вертикали. Учитывайте это при размещении насоса относительно водоема. Если перепад высоты от
насоса до зеркала воды по 6 метров, а дистанция от водоема до насоса 30 метров, то суммарный
перепад необходимо считать как 9 метров — всасывание воды будет не возможно.
Установите насосную станцию в помещении либо на улице, на ровной горизонтальной твердой
площадке, в проветриваемом и защищенном от воздействия непогоды месте.
Обеспечьте герметичность гидравлической системы. При попадании воздуха правильная работа
насосной станции будет не возможна.
Включать насос можно только в сеть, имеющую заземление. Подключение должно осуществляться
через отдельный выключатель-автомат с номинальным током, не превышающим номинальный ток
насоса более чем в 1,5 раза. Для включения и выключения станции используйте выключатель 8 рис.1.
Модель 1001 Inox не имеет отдельного выключателя. Включение станции осуществляется
непосредственно вилкой кабеля питания в электрическую сеть.

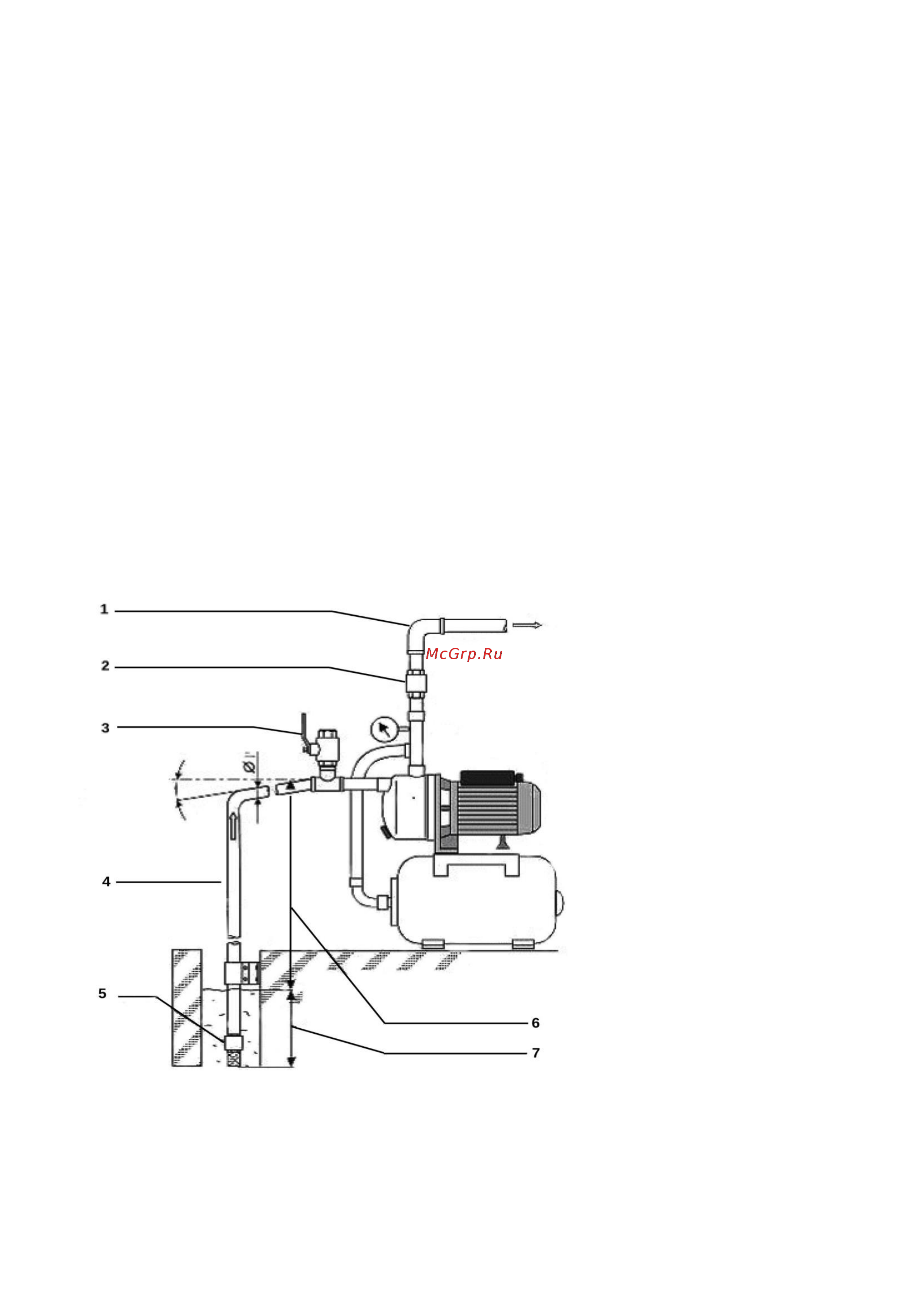

Схема стационарного монтажа
насосной станции.
1. Водоразборный трубопровод, в
который осуществляется подача воды.
2. Обратный клапан (рекомендуется)
3. Кран для начальной заливки
системы (рекомендуется)
4. Всасывающий трубопровод
5. Обратный клапан с фильтром
6. Высота всасывания (не более 8
метров)
7. Глубина погружения водозаборной
части (не более 0,5 метра)
Рис.4
При подключении насосной станции к заземленной сети, заземление насоса производится через вилку
провода питания. Если сеть не имеет штатного заземления, необходимо заземлить корпус насоса
отдельно. Без заземления эксплуатировать насос запрещено.
Перед началом эксплуатации необходимо залить в насосную часть воду. Для этого открутите пробку
заливной горловины 5 рис.1. Заливайте в систему воду, пока она не польется через край. Закрутите
пробку.
Для гарантированного всасывания воды, перед пуском полностью заполните всасывающий
трубопровод 4 рис. 4. Удобно воспользоваться заливным краном 3, как показано на рис.4. Для того,
