10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВИДЫ РАБОТ И СРОКИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Все работы по обслуживанию триммера,
кроме пунктов, перечисленных в этой ин-
струкции по техническому обслуживанию
и эксплуатации, должны выполняться в
авторизированном сервисном центре.
Сроки проведения технического обслу-
живания относятся только к нормальным
условиям эксплуатации. При экстремаль-
ных условиях эксплуатации (сильная за-
пыленность, интенсивные нагрузки) или
более длительной ежедневной работе,
указанные интервалы следует сократить.
Виды выполняемых работ и сроки обслу-
живания указаны в Таблице 3.
ОСТОРОЖНО!
Все работы по техническому
обслуживанию выполняются
в защитных перчатках на хо-
лодном двигателе.
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Загрязнение воздушного фильтра может
препятствовать поступлению воздуха
для образования топливной смеси. Для
предотвращения неисправностей дви-
гателя надо осуществлять регулярное
обслуживание воздушного фильтра. При
работе в условиях повышенной запылен-
ности необходимо чаще обслуживать
воздушный фильтр.
ВНИМАНИЕ!
Никогда не работайте трим-
мером без воздушного филь-
тра, с грязным или повреж-
денным воздушным фильтром. Пыль
и грязь будут попадать в двигатель,
что приведет к его поломке. Выход
из строя карбюратора или двигателя
при работе без фильтра, с грязным
или поврежденным воздушным филь-
тром не подлежит ремонту по гаран-
тии.
Отожмите защелку в верхней части, сни-
мите крышку воздушного фильтра (Рис.
15А) и извлеките фильтрующий элемент
(Рис. 15В). Поролоновый фильтр про-
мойте в теплой мыльной воде, отожмите
и просушите. Перед установкой пороло-
новый фильтр смочите чистым мотор-
ным маслом. Лишнее масло отожмите.
Поврежденный или сильно загрязненный
фильтр необходимо заменить.

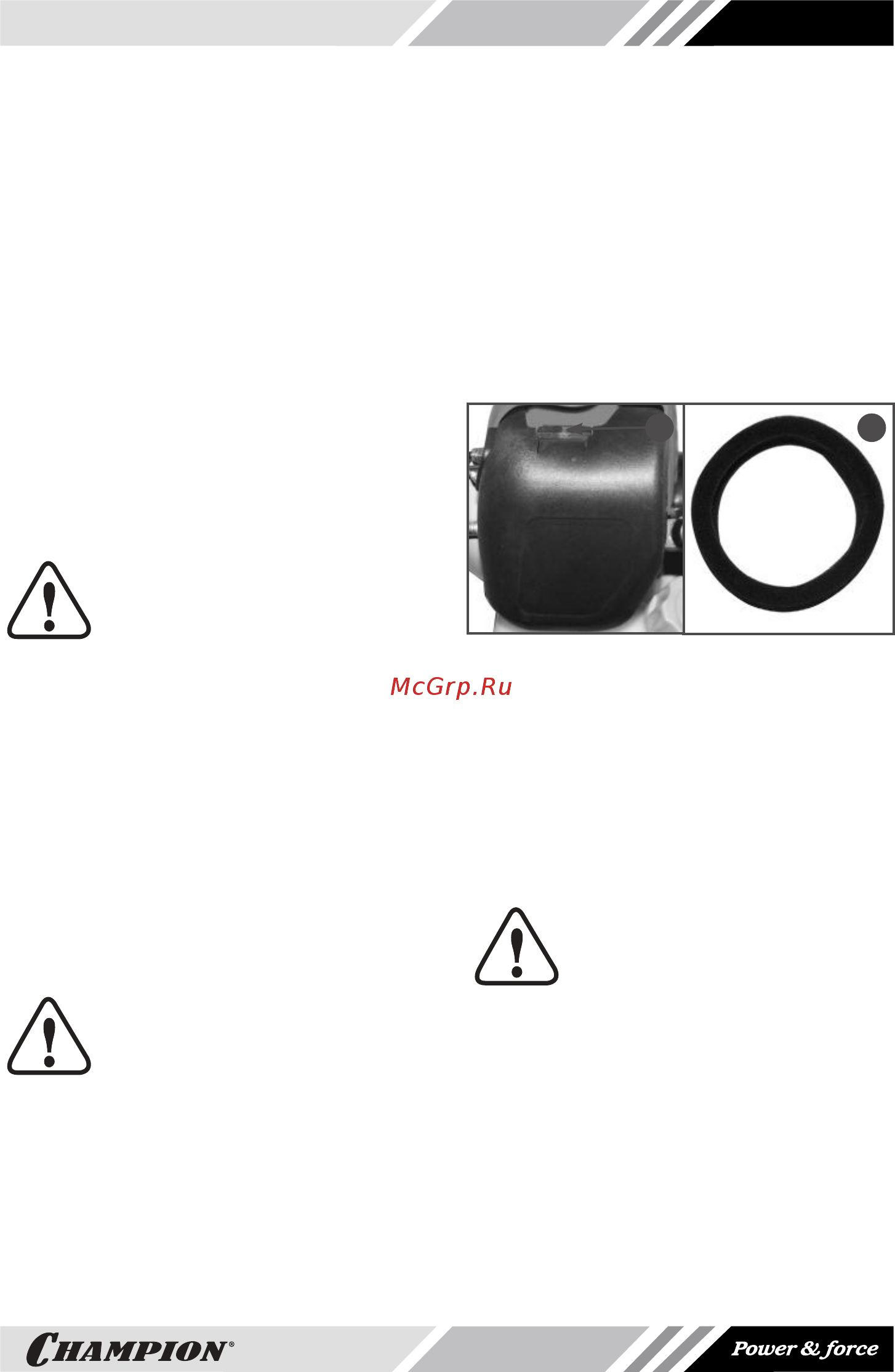

А В
Рис.15 Воздушный фильтр
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
ФИЛЬТРА
Работа с грязным или поврежденным
топливным фильтром приводит к засоре-
нию деталей топливной системы, потере
мощности двигателя. Попадание грязи
в карбюратор приводит к выходу его из
строя.
ВНИМАНИЕ!
Выход из строя карбюратора
или двигателя при работе без
фильтра, с грязным или по-
врежденным топливным фильтром не
подлежит ремонту по гарантии.
Для проверки или замены топливного
фильтра:
1. Снимите крышку топливного бака.
2. Согните кусок мягкого провода в виде
небольшого крючка.
3. Зацепите крючком топливный шланг с
фильтром и вытяните через заливную
горловину.
