-2-
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
Демонтаж микросхем QFP
1. Подсоедините кабель питания к розетке. Автоматически
включится продув воздуха через трубку нагревателя, при этом
сам нагревательный элемент остается охлажденным.
2. Включите тумблер питания. Прибор начнет нагреваться.
3. Отрегулируйте скорость воздушного потока и
температуру. После установки нужных величин следует
подождать, пока температура не стабилизируется. При
использовании одиночной насадки регулятор скорости
воздушного потока устанавливается в положение 1 - З, при
использовании других насадок - 4 - 6. При использовании
одиночной насадки никогда не устанавливайте регулятор в
положение больше 6. 4. Установите проволочный захват под
выводы микросхемы. Если ширина захвата не соответствует
размерам микросхемы его следует немного подогнуть.
5. Расплавьте припой. Удерживайте фен таким образом,
чтобы насадка располагалась прямо над микросхемой, но ни в
коем случае не касалась ее.
6. После того, как припой расплавится, снимите микросхему с
помощью захвата.
7. Выключите питание. При этом устройство переходит в
режим автоматической продувки воздухом для охлаждения
станции. Не отключайте кабель питания до завершения этой
процедуры. Если Вы не планируете использовать прибор в
течение длительного времени, отсоедините кабель от розетки.
Примечание: при демонтаже микросхем SOP, PLCC вместо
проволочного захвата можно использовать вакуумный пинцет.
Пайка микросхем QFP
1. Нанесите паяльную пасту и установите компонент на плату.
2. Прогрейте монтируемое устройство с расстояния 15 - 20 мм,
как показано на рисунке.
-3-
З. Равномерно прогрейте выводы микросхемы.
4. После завершения пайки смыть остатки припоя. Примечание:
хотя пайка горячим воздухом имеет несомненные
преимущества, возможно появление дефектов пайки (напр. ,
шариков припоя) , поэтому рекомендуется строго следовать
всем условиям в процессе пайки.
ЗАМЕНА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

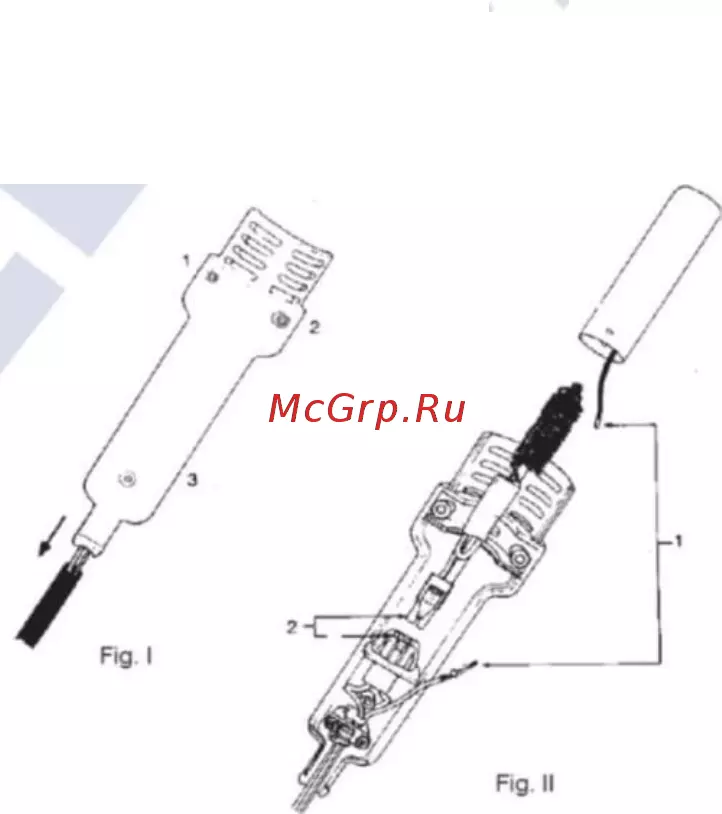

1. Извлечь З винта, скрепляющих фен, и выдвинуть трубку
паяльника (рис. 1).
2. Вскрыть фен. Отсоединить заземляющий провод (1) и
снять трубку нагревателя. В трубке нагревателя установлены
кварцевое стекло и теплоизоляция не потеряйте и не
повредите их.
