МЕГЕОН 40061 [5/8] 5 описание прибора

передатчика:

Выход, пост. 15В 1А

Габаритные размеры

передатчика:

64x31x119мм

Габаритные размеры

приемника:

48,6x26x177мм

Вес передатчика:

132,2 г

Вес приемника:

59,2 г

Габаритные размеры с

упаковкой:

260 х 160 х 160 мм

Вес с упаковкой:

600 г

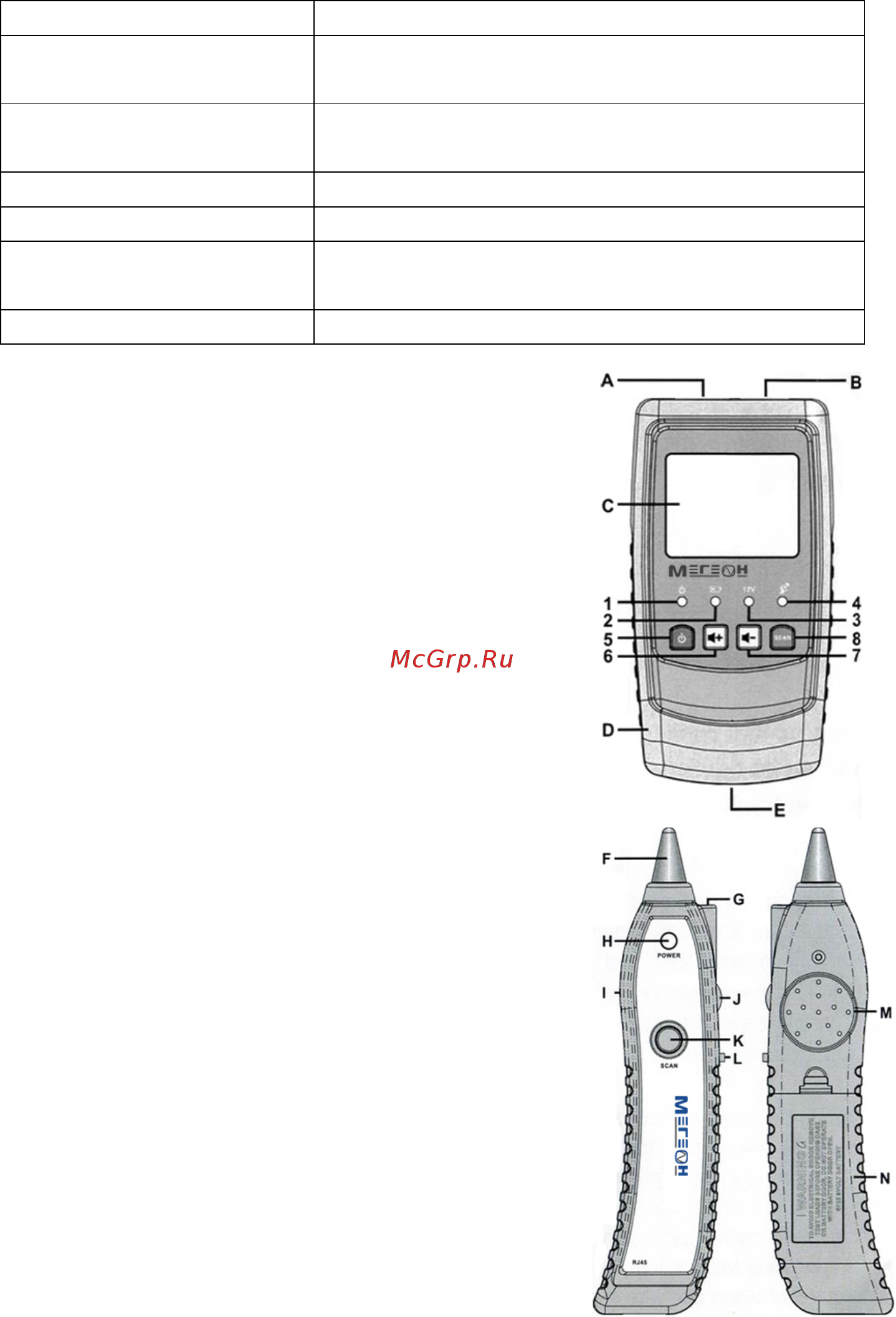

5. Описание прибора

A. разъем RJ45

B. разъем RJ11

C. Дисплей TFT

D. Защитный чехол

E. Разъем для зарядки

F. Сенсор приема сигнала

G. Фонарик

H. Индикатор работы устройства

I. Разъем для наушников

J. Регулировка громкости динамика

K. Клавиша трассировки

L. Клавиша вкл./выкл. Фонарика

M. Аудиовыход

N. Отсек для батареек

5.1 Описание индикации и клавиш

1. Индикатор питания прибора

2. Индикатор зарядки аккумулятора

3. Индикатор подключения внешнего питания

4. Индикатор трассировки

5. Клавиша вкл./выкл. передатчика

6. Клавиша повышения громкости

7. Клавиша уменьшения громкости

8. Клавиша трассировки
