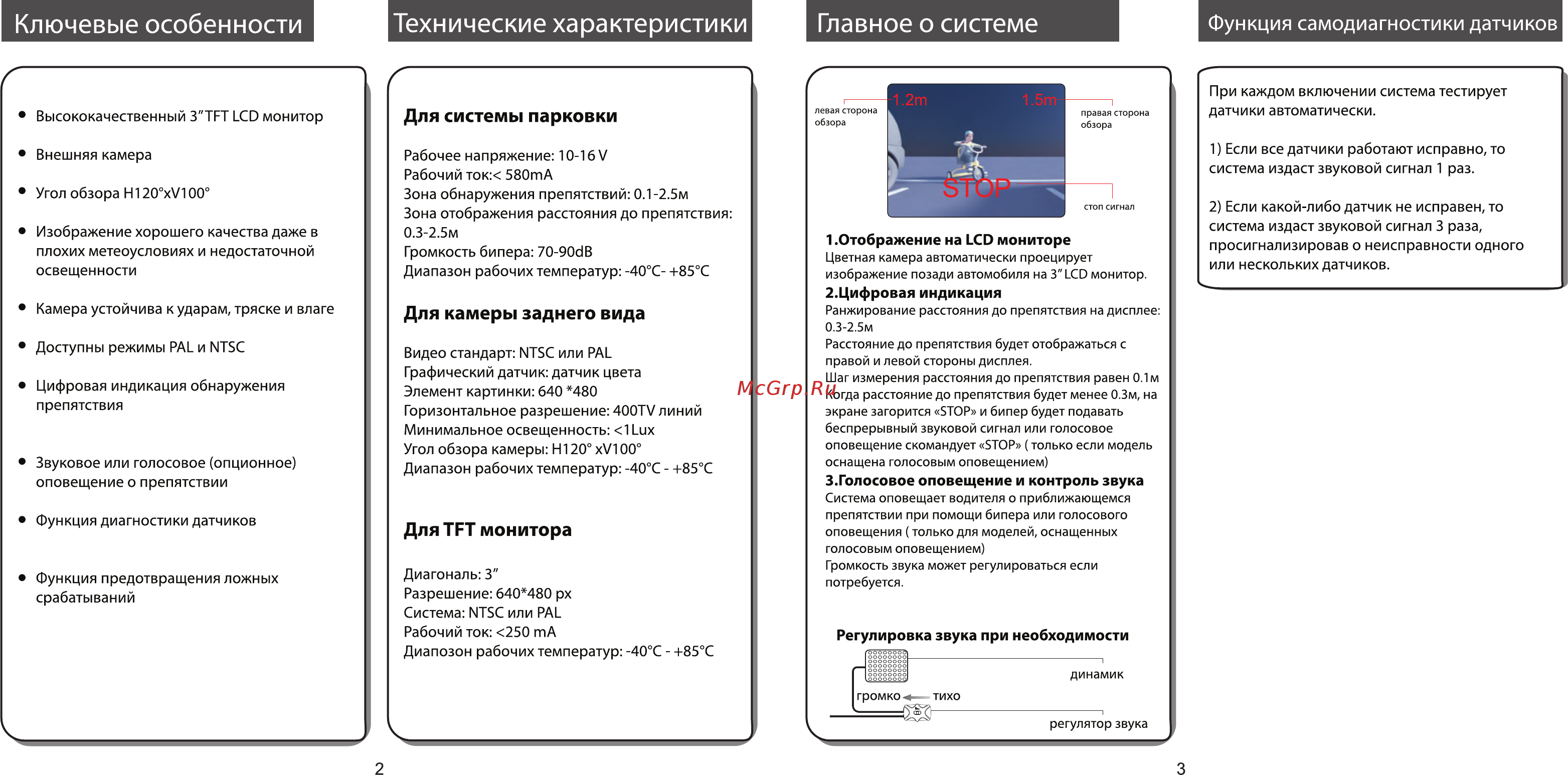

Ключевые особенности Технические характеристики Высококачественный 3 TFT LCD монитор Для системы парковки Внешняя камера Изображение хорошего качества даже в плохих метеоусловиях и недостаточной освещенности Рабочее напряжение 10 16V Рабочий ток 580mA Зона обнаружения препятствий 0 1 2 5м Зона отображения расстояния до препятствия 0 3 2 5М Громкость бипера 70 90dB Диапазон рабочих температур 40 С 85 С Камера устойчива к ударам тряске и влаге Для камеры заднего вида Доступны режимы PAL и NTSC Видео стандарт NTSC или PAL Графический датчик датчик цвета Элемент картинки 640 480 Горизонтальное разрешение 400TV линий Минимальное освещенность 1 Lux Угол обзора камеры Н120 xV100 Диапазон рабочих температур 40 С 85 С Угол обзора Н120 xV100 Главное о системе Функция самодиагностики датчиков При каждом включении система тестирует датчики автоматически 1 Если все датчики работают исправно то система издаст звуковой сигнал 1 раз 1 Отображение на LCD мониторе Цветная камера автоматически проецирует изображение позади автомобиля на 3 LCD монитор 2 Цифровая индикация Цифровая индикация обнаружения препятствия Звуковое или голосовое опционное оповещение о препятствии Функция диагностики датчиков Функция предотвращения ложных срабатываний Для TFT монитора Диагональ 3 Разрешение 640 480 рх Система NTSC или PAL Рабочий ток 250 mA Диапозон рабочих температур 40 С 85 С Ранжирование расстояния до препятствия на дисплее 0 3 2 5м Расстояние до препятствия будет отображаться с правой и левой стороны дисплея Шаг измерения расстояния до препятствия равен 0 1 м Когда расстояние до препятствия будет менее 0 3м на экране загорится STOP и бипер будет подавать беспрерывный звуковой сигнал или голосовое оповещение скомандует STOP только если модель оснащена голосовым оповещением З Голосовое оповещение и контроль звука Система оповещает водителя о приближающемся препятствии при помощи бипера или голосового оповещения только для моделей оснащенных голосовым оповещением Громкость звука может регулироваться если потребуется Регулировка звука при необходимости динамик громко тихо регулятор звука 2 Если какой либо датчик не исправен то система издаст звуковой сигнал 3 раза просигнализировав о неисправности одного или нескольких датчиков
