14 РАСПРЕДЕЛИТЕЛЬНЫЕ КОЛЛЕКТОРЫ ДЛЯ
ПРОМЫШЛЕННЫХ ОБЪЕКТОВ REHAU
- Запорная и балансировочная функции соответствуют DIN EN 1264 4;
- распределительный и сборный коллектор из латунных труб 1¼" или 1½";
- в подающем и обратном трубопроводе запорное устройство со
спусконаливным краном и устройством для удаления воздуха;
- в подающем трубопроводе шаровой кран и в обратном – вентили
тонкой регулировки с резьбозажимными соединениями
EUROKONUS;
- монтируется на оцинкованных, звукоизолированных кронштейнах
(согласно DIN 4109);
- можно дополнительно заказать распределительные коллекторы 2".
Область применения
Промышленные распределительные коллекторы используются для
распределения и регулирования объема потока в закрытых системах
обогрева/ охлаждения поверхностей при низких температурах в за-
крытом помещении. Монтаж распределительных коллекторов REHAU
должен производиться внутри здания, чтобы исключить воздействие
погодных условий. Промышленный распределительный коллектор
следует эксплуатировать с горячей водой согласно VDI 2035.
При установках с частицами коррозии или загрязнений в горячей воде
для защиты измерительных и регулирующих устройств распредели-
тельного коллектора следует устанавливать грязевик или фильтр с
размером ячеек
не более 0,8 мм. Максимально допустимое продолжи-
тельное рабочее давление составляет 6 бар при 80 °C. Максимально
допустимое давление при испытаниях равно 10 бар при 20 °C.
Применение антифризов, предназначенных для промышленных
распределительных коллекторов из латуни, допустимо при кон-
центрации холодоносителя, не превышающей 50% объема горячей
воды, согласно VDI 2035. Следует исключить образование конден-
сата на внешней поверхности промышленного распределительного
коллектора в режиме охлаждения. Этого можно достичь при помощи
регулирующей техники (контроллеры температуры точки росы) или
за счет изоляции промышленного распределительного коллектора с
высокой устойчивостью к диффузии пара.
Обзор
Распределительный
коллектор
1¼" 1½"
Обозначение
IVK IVKK IVKE
Вентили на
коллекторе
1¼" 1½"
Арматура на подаче
шаровой кран шаровой кран шаровой кран
Арматура на
обратке
регулирующий
клапан
вентили
тонкой
регулировки
вентили
тонкой
регулировки
Присоединение
трубы
RAUTHERM S
17x2,0/20x2,0
RAUTHERM S
25x2,3
RAUTHERM S
17x2,0/20x2,0
Резьбозажимное
соединение
EUROKONUS
1)
зажимное
соединение
EUROKONUS1)
Количество
подсоединенных
контуров
от 2 до 12 от 2 до 12 от 2 до 12
Среднее расстояние
между вентилями
55 мм 75 мм 75 мм
1) Резьбозажимное соединение с разрезным обжимным кольцом следует заказывать
отдельно
14.1 Распределительный коллектор для промышленных
объектов 1
¼
" IVK

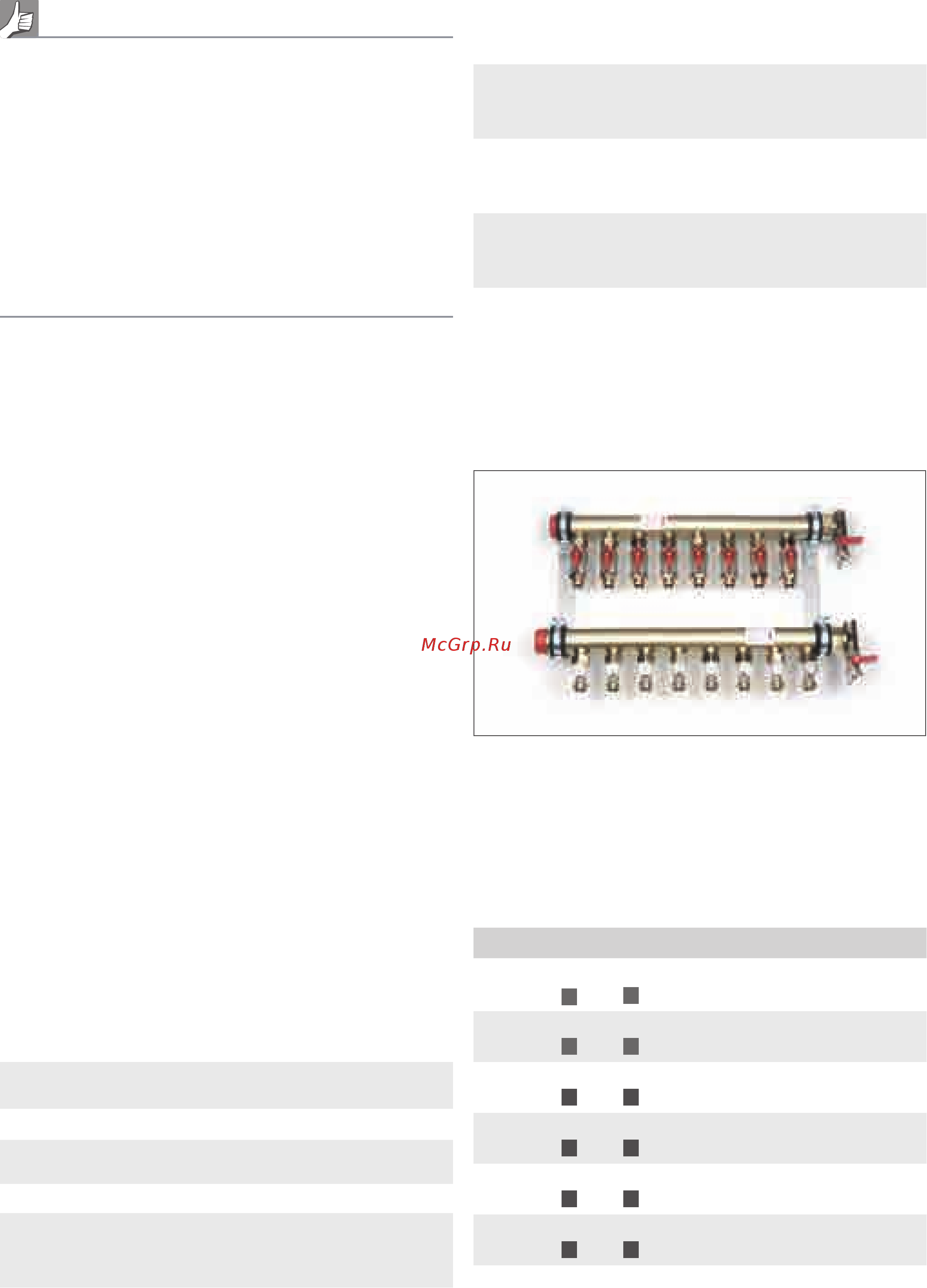

Рис. 14-1 Распределительный коллектор для промышленных объектов 1
¼
”
- Шаровой кран на подающем трубопроводе;
- предустановленные вентили тонкой регулировки в обратном
трубопроводе;
- EUROKONUS G ¾" A.
Тип Номер артикула Д [мм] M [кг]
IVK 2
1
246609
1
001 220 4,12
IVK 3
1
246619
1
001 275 4,96
IVK 4
1
246629
1
001 330 5,81
IVK 5
1
246639
1
001 385 6,65
IVK 6
1
246649
1
001 440 7,50
IVK 7
1
246659
1
001 495 8,34
