Blacksmith GP1–16 [6/9] Iv электрическая система

Содержание

• В1аск8тйь 1
• Инструкция по эксплуатации руководство пользователя 1
• Упаковочная ведомость 2
• Содержание 3
• I общие сведения 4
• Ii технические характеристики и производительность 4
• Iii гидравлическая система 5
• Перечень гидравлических узлов 5
• Iv электрическая система 6
• Перечень электрических узлов 6
• A подготовка 7
• B работа в периодическом режиме 7
• V монтаж 7
• Vi эксплуатация 7
• Гидравлический гибочный станок для металла gp1 16 представляет собой моноблочную конструкцию и отгружается изготовителем после тщательного испытания эксплуатационных характеристик станок устанавливается на ровную сухую поверхность способную выдержат 7
• Панель управления 7
• C работа в непрерывном режиме 8
• Vii смазывание и уход 8
• Основные характеристики 8
• Поиск и устранение неисправностей 8

Похожие устройства

• Vitek VT-2410(W) Инструкция по эксплуатации
• Ideal Standard A4720AA Инструкция по эксплуатации
• Ideal Standard E717501 Инструкция по эксплуатации
• Ideal Standard W306601 Инструкция по эксплуатации
• Ideal Standard T328801 Инструкция по эксплуатации
• Profi JUPITER Инструкция по эксплуатации
• Ideal Standard T407001 Инструкция по эксплуатации
• Ideal Standard A5840AA Инструкция по эксплуатации
• ESTARES Saturn диммер Инструкция по эксплуатации
• Karcher 6.295-416 Инструкция по эксплуатации
• ФАZА EM306B Инструкция по эксплуатации
• Jet WSFE-3-10 Инструкция по эксплуатации
• Uniel U-TDGC2-3 Инструкция по эксплуатации
• Scarlett SC-SI30T01 Инструкция по эксплуатации
• Braun WF2S black (6/420) Инструкция по эксплуатации
• Philips HD9382/20 Руководство пользователя
• Philips HD9231/50 Инструкция по эксплуатации
• Philips HP8280/00 Инструкция по эксплуатации
• Skil 0795 RA (F 015 079 5RA) Инструкция по эксплуатации
• Skil 0791 RA (F 015 079 1RA) Инструкция по эксплуатации

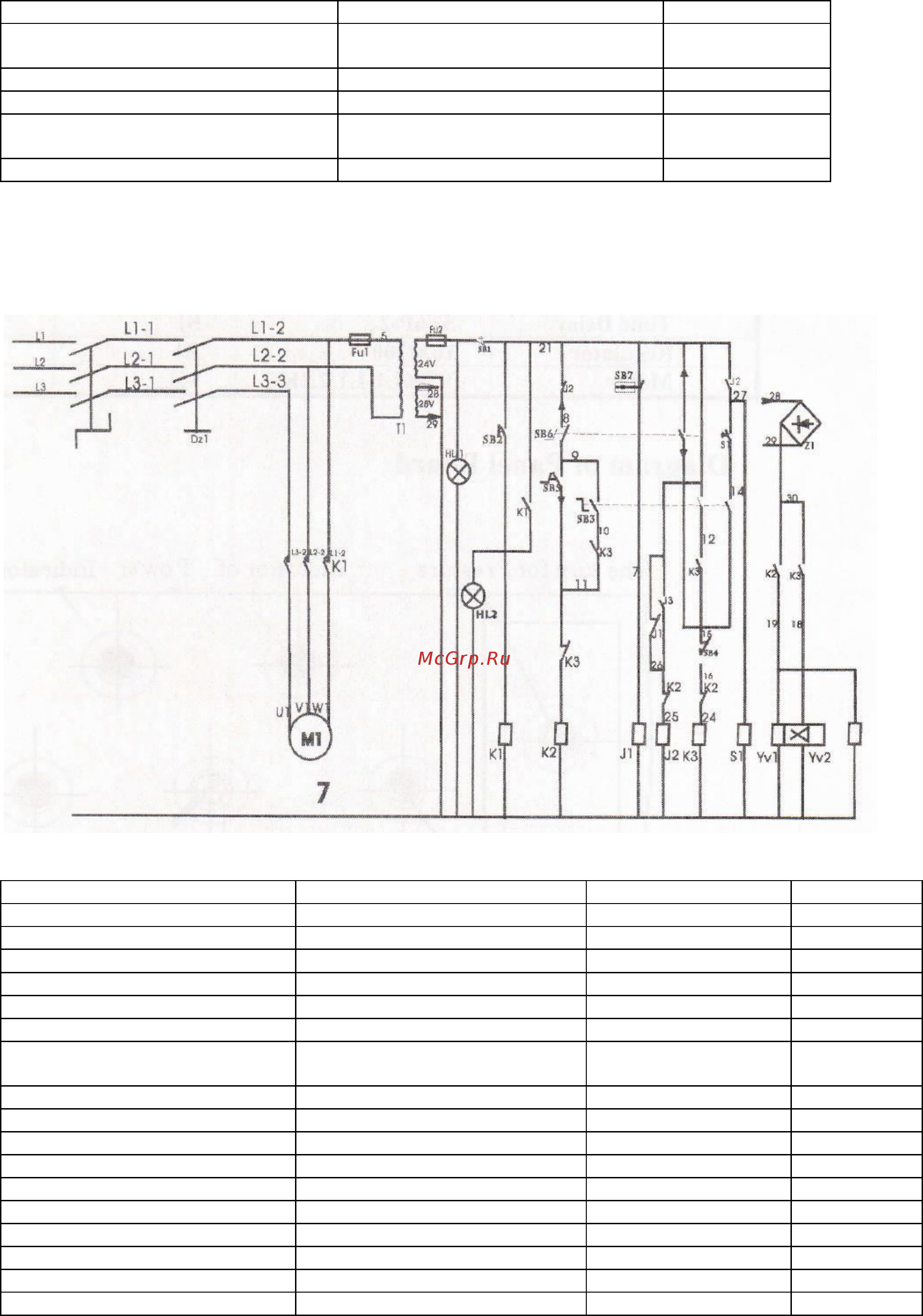

Перечень гидравлических узлов Позиция Основной стационарный бак гидравлического масла Реле давления Перепускной клапан Клапан насадка Модель СТ125x250 20 МПа Масляный насос коробки передач Замечания НЕР40А 10 35 YF B1011 Y1 21 МПа 40С мин DG4V 3 2A N D24 50 Y2 DG4V 3 8C N D24 50 Y2 CBT FA10 CFC IV ЭЛЕКТРИЧЕСКАЯ СИСТЕМА Станок работает от трёхфазной сети переменного тока на 380 В 50 Гц На нижеприведённой схеме показаны основные электрические компоненты питающиеся от сети 380 В Перечень электрических узлов Описание Выключатель Контактор переменного тока Кнопка Концевой выключатель Автоматический размыкатель Индикатор Трансформатор для цепи управления Электромагнитный клапан Реле давления Педальный выключатель Плавкий предохранитель Выключатель питания Ручка Выпуклая кнопка Реле времени Регулятор Электродвигатель Модель HZ12 16 JZC1 44E LAY3 11 JLXK1 411 DZ108 20 6А LAY5 2 N JBK 250 250 В 24 В 400 В 28 В LC4V 3 8C N 024 50 Y2 RT18 32 JTX 2 LAY3 2 LAY3 11 ST6P 2 10 А 200 В Y100L1 L1 2 2KC Код W1 К1 К2 КЗ SB2 SB4 DZ1 Н1 Н2 Т1 Примечания 1 3 1 1 1 2 1 Y1 Y3 SB7 SB5 SB6 FU1 FU4 J1 J2 SB3 SB1 S1 Z1 М1 2 2 4 2 1 1 1 1 1
