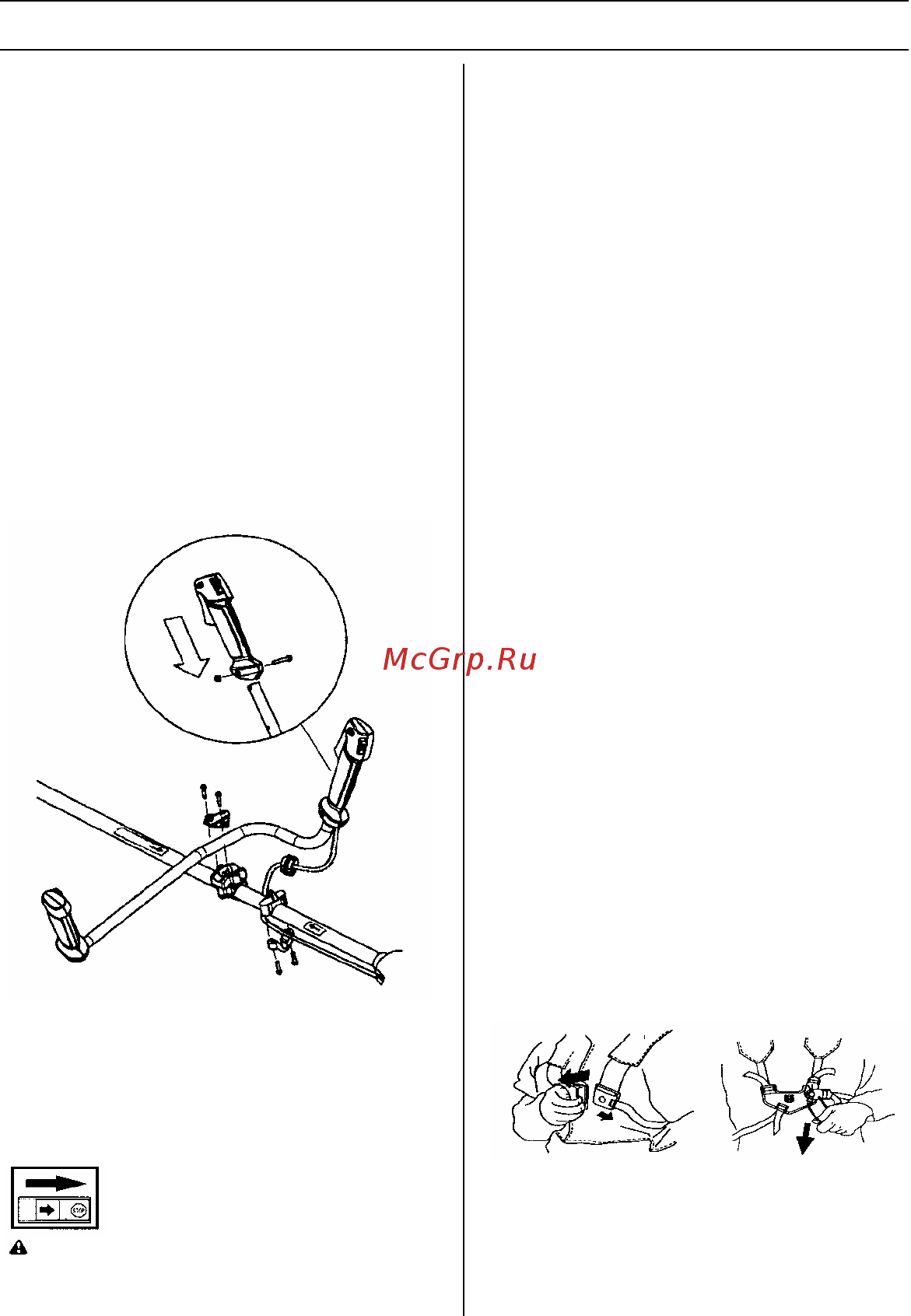

СБОРКА
ПРИМЕЧАНИЕ: Убедитесь, что машина
собрана правильно, так, как показано в
настоящем руководстве.
Сборка рукоятки
· Вывинтите винт из отверстия в
задней части ручки дросселя.
· Наденьте ручку дросселя на рукоятку
с правой стороны (см. рисунок).
· Совместите отверстие под винт в
ручке дросселя с отверстием в
рукоятке.
· Установите винт назад в отверстие в
задней части ручки дросселя.
· Убедитесь, что винт проходит сквозь
рукоятку, и плотно затяните его.
· Устан
овите все элементы крепления
рукоятки, как показано на рисунке.
· Место крепления рукоятки к штанге
должно находиться между стрелками,
изображенными на ней.
· Затяните винты шестигранным
ключом.
Крепление подвески
ПРЕДУПРЕЖДЕНИЕ! При работе
подрезчик всегда должен быть
подвешен на оснастке. В ином
случае вы не сможете безопасно
управлять подрезчиком, и это может
привести к травмированию вас
лично, или других. Никогда не
пользуйтесь оснасткой со
сломанным быстро
отстегивающимся замком.
Необходимые регулировки рукоятки и
подвески должны быть выполнены
перед началом работы при полностью
ост
ановленном двигателе.
Крепление держателя подвески
· Установите верхнюю часть
держателя сверху, а нижнюю - снизу
штанги. Совместите отверстия для
винтов верхней и нижней частей
держателя. Точка крепления
держателя на штанге должна
находиться выше изображенной на
ней стрелки (см. рисунок).
ПРИМЕЧАНИЕ: Перед тем, как
затягивать винты, вставьте тросик газа
в паз в нижней части держателя
подвески.
· Вставьте два винта в отверстия дл
я
винтов.
· Закрепите держатель подвески,
затянув винты шестигранным
гаечным ключом.
Регулировка подвески
· Спереди имеется легкодоступный и
быстро отстегивающийся замок.
Пользуйтесь им в случае, аварийной
ситуации, когда необходимо быстро
высвободиться из оснастки и от
машины.
Равномерное распределение
нагрузки на плечи
· Хорошо отрегу лированная оснастка
и машина значительно облегчают
работу.
