Stihl FS 55 в коробке [16/44] Монтаж круговой рукоятки

FS 55, FS 55 C, FS 55 R, FS 55 RC

pyccкий

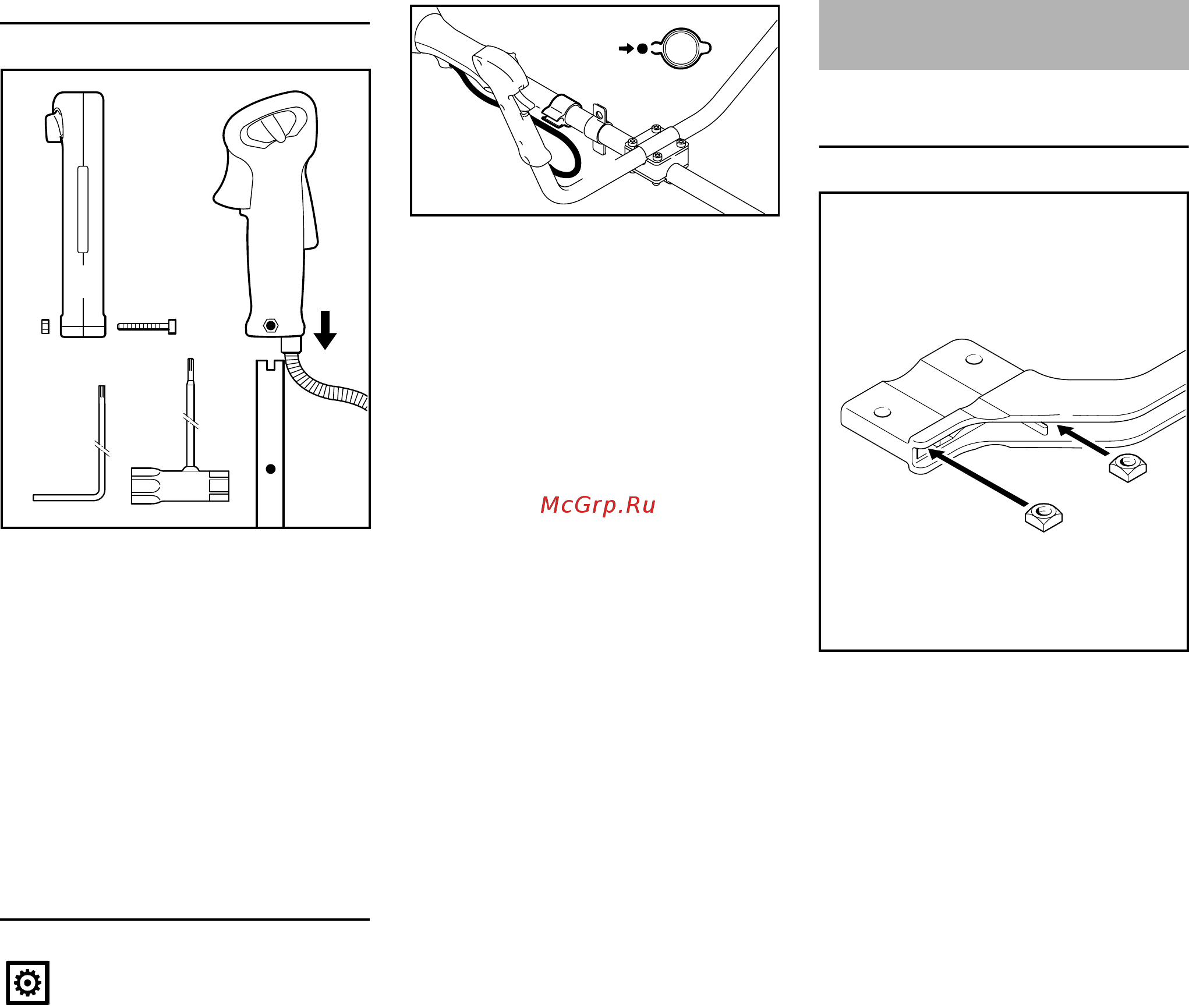

Монтаж рабочей ручки

N Болт (8) выкрутить с помощью

комбинированного ключа либо

угловой отвёртки – гайка (9)

остаётся в рабочей ручке (10)

N Рабочую ручку вместе с рычагом

газа (11), указывающим в

направлении трубчатой ручки,

одеть до совпадения

отверстий (12).

N Ввинтить болт (8) и затянуть до

отказа.

Крепление троса управления

дроссельной заслонкой

N Трос управления дроссельной

заслонкой (13) запрессовать в

держатель троса (14)

Монтировать круглую ручку с

хомутиком

N Четырёхгранные гайки (1) ввести

в хомутик (2) – отверстия

привести к кожуху

Трос управления дроссельной

заслонкой не перегибать и не

укладывать в узких радиусах –

трос должен оставаться

легкоподвижным!

002BA357 KN

233BA027 KN

Монтаж круговой

рукоятки

002BA098 KN
