CONDTROL GAL 20 / GAL 24 / GAL 32
ОПТИЧЕСКИЙ
НИВЕЛИР
CONDTROL GAL 20 / GAL 24 / GAL 32
ОПТИЧЕСКИЙ
НИВЕЛИР
с)
Угол:
Наведите вертикальную нить сетки нитей
на цель
А
и возьмите отсчет угла на лим-
бе. Наведитесь на цель
В
и возьмите отсчет
угла на лимбе. Угол между
А
и
В
будет
равен - (Рис. 5).
A
B0
Рисунок 5

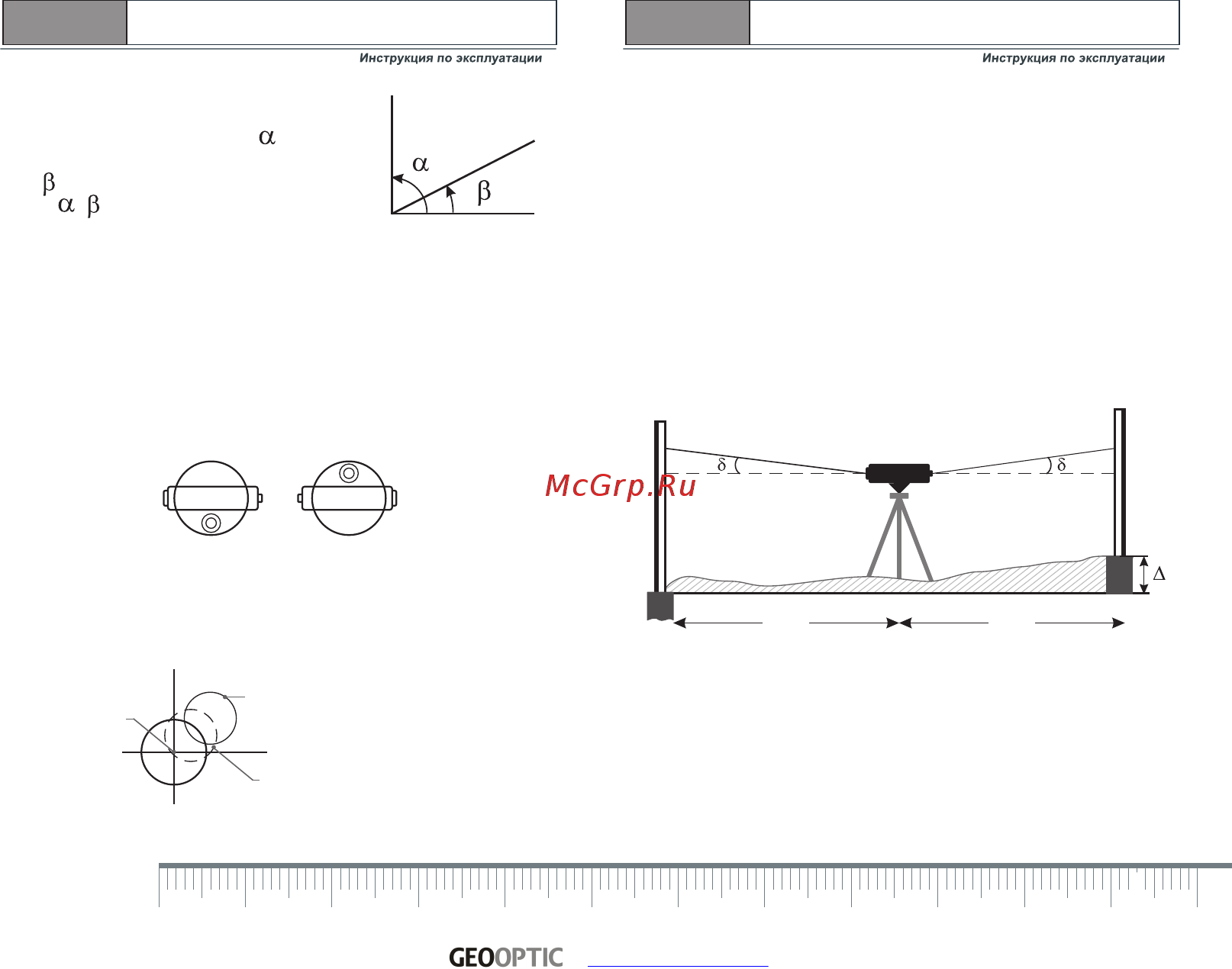

ПРОВЕРКИ И ЮСТИРОВКИ
Несмотря на то, что все нивелиры с компенсатором юстируются на за-
воде, перед использованием необходимы следующие поверки.
1. Поверка круглого уровня
а) Установите пузырек в нуль-пункт и поверните зрительную трубу на
180°. Пузырек должен остаться в центре (Рис. 6).
в) Если это не так, необходима юстировка.
с) Вращением подъемных винтов, верните пузырек наполовину к
центру (Рис. 7).
Рисунок 6
d) Вторую половину отклонения компенсируйте вращением двух юсти-
ровочных винтов (Рис. 7).
e) Повторите шаги с a по d до тех пор, пока пузырек не перестанет от-
клоняться от центра .
Рисунок 7
центр
отклонение пузырька
переместите в положение
отмеченное пунктирной
линией (половина отклонения)
2. Поверка положения визирной оси
а) Установите две рейки
А
и
В
на расстоянии 50 м друг от друга. Уста-
новите прибор посередине между ними. Отгоризонтируйте прибор и
возьмите отсчет по рейкам
А
и
B
соответственно. Превышение между
ними
dh = a
1
-b
1
(Рис. 8).
A
B
d d
ee
a
1
b
h
Рисунок 8
в) Переместите нивелир и установите его на расстоянии 1-2 м от рейки
А
(Рис. 9). Отгоризонтируйте прибор и возьмите отсчеты а
2
и b
2
по рей-
кам
А
и
В
соответственно.
