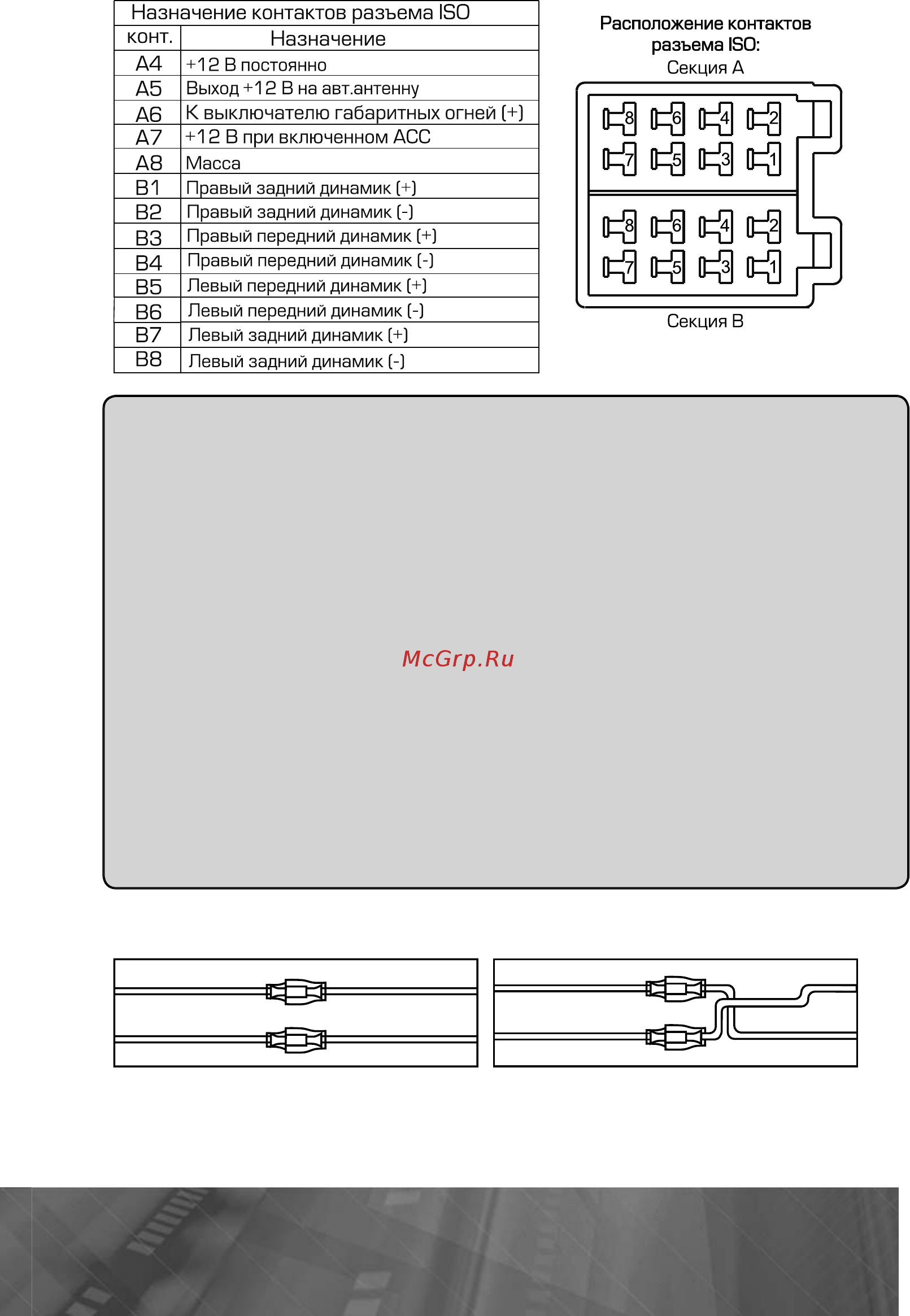

Назначение контактов разъема ISO Назначение А4 12 В постоянно Выход 12 В на авт антенну А5 К выключателю габаритных огней Аб 12 В при включенном АСС А7 АВ Масса Правый задний динамик В1 Правый задний динамик В2 Правый передний динамик ВЗ Правый передний динамик В4 Левый передний динамик В5 Левый передний динамик Вб Левый задний динамик В7 В8 Левый задний динамик Расположение контактов разъема ISO КОНТ Секция А Секция В ВНИМАНИЕ Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во из бежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не наш ли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Чёрный провод устройства должен быть подсоединён к заземлённой метал лической части автомобиля Если Вы не смогли найти подходящий болт или винт просверлите отверстие в металлической детали автомобиля и винтом закрепите в нём провод Перед выполнением этой операции обязательно проконсультируйтесь с дилером Вашего автомобиля Для обеспечения хоро шего заземления удалите краску и грязь с тех областей поверхности с кото рыми соприкасается провод В случае сброса настроек устройства после выключения зажигания поменяй те местами подключение желтого и красного провода как показано на рисунке Желтый Красный Желтый Красный Желтый n fТ Красный ______ ____ Желтый Красный 19
