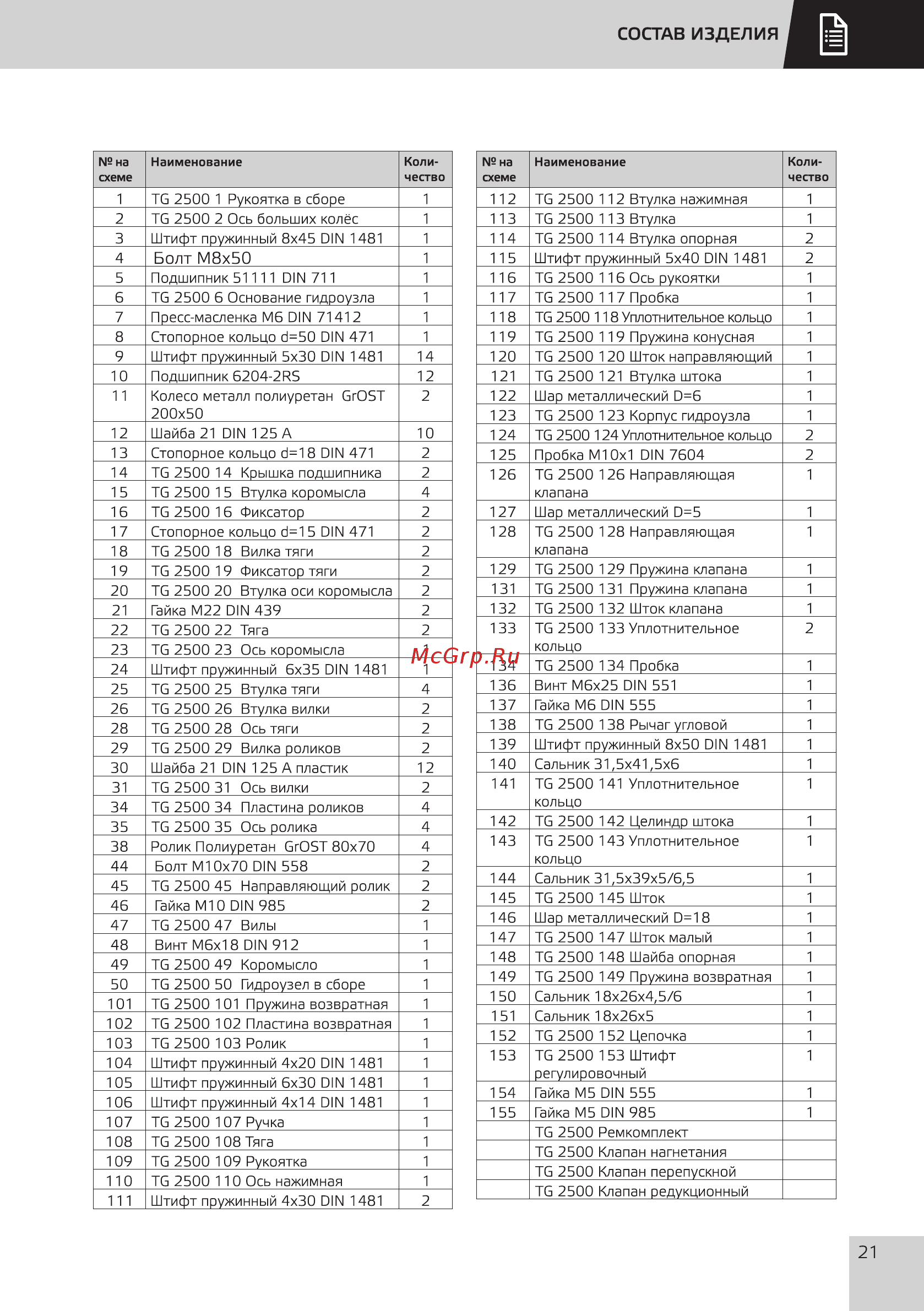

f СОСТАВ ИЗДЕЛИЯ на схеме 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 28 29 30 31 34 35 38 44 45 46 47 48 49 50 101 102 103 104 105 106 107 108 109 110 111 Наименование TG 2500 1 Рукоятка в сборе TG 2500 2 Ось больших колёс Штифт пружинный 8x45 DIN 1481 Болт М8х50 Подшипник 51111 DIN 711 TG 2500 6 Основание гидроузла Пресс масленка Мб DIN 71412 Стопорное кольцо d 50 DIN 471 Штифт пружинный 5x30 DIN 1481 Подшипник 6204 2RS Колесо металл полиуретан GrOST 200x50 Шайба 21 DIN 125 А Стопорное кольцо d 18 DIN 471 TG 2500 14 Крышка подшипника TG 2500 1 5 Втулка коромысла TG 2500 16 Фиксатор Стопорное кольцо d 15 DIN 471 TG 2500 18 Вилка тяги TG 2500 19 Фиксатор тяги TG 2500 20 Втулка оси коромысла Гайка М22 DIN 439 TG 2500 22 Тяга TG 2500 23 Ось коромысла Штифт пружинный 6x35 DIN 1481 TG 2500 25 Втулка тяги TG 2500 26 Втулка вилки TG 2500 28 Ось тяги TG 2500 29 Вилка роликов Шайба 21 DIN 125 А пластик TG 2500 31 Ось вилки TG 2500 34 Пластина роликов TG 2500 35 Ось ролика Ролик Полиуретан GrOST 80x70 Болт М10х70 DIN 558 TG 2500 45 Направляющий ролик Гайка М10 DIN 985 TG 2500 47 Вилы Винт М6х18 DIN 912 TG 2500 49 Коромысло TG 2500 50 Гидроузел в сборе TG 2500 101 Пружина возвратная TG 2500 102 Пластина возвратная TG 2500 103 Ролик Штифт пружинный 4x20 DIN 1481 Штифт пружинный 6x30 DIN 1481 Штифт пружинный 4x14 DIN 1481 TG 2500 107 Ручка TG 2500 1 08 Тяга TG 2500 109 Рукоятка TG 2500 1 1 0 Ось нажимная Штифт пружинный 4x30 DIN 1481 Коли чество на схеме 1 1 1 1 1 1 1 1 14 12 2 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 10 2 2 4 2 2 2 2 2 2 2 1 1 4 2 2 2 12 2 4 4 4 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 127 128 129 131 132 133 134 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 Наименование TG 2500 112 Втулка нажимная TG 2500 113 Втулка TG 2500 114 Втулка опорная Штифт пружинный 5x40 DIN 1481 TG 2500 116 Ось рукоятки TG 2500 11 7 Пробка TG 2500 118 Уплотнительное кольцо TG 2500 119 Пружина конусная TG 2500 120 Шток направляющий TG 2500 121 Втулка штока Шар металлический D 6 TG 2500 123 Корпус гидроузла TG 2500 124 Уплотнительное кольцо Пробка М10х1 DIN 7604 TG 2500 126 Направляющая клапана Шар металлический D 5 TG 2500 128 Направляющая клапана TG 2500 129 Пружина клапана TG 2500 131 Пружина клапана TG 2500 1 32 Шток клапана TG 2500 1 33 Уплотнительное кольцо TG 2500 134 Пробка Винт М6х25 DIN 551 Гайка Мб DIN 555 TG 2500 1 38 Рычаг угловой Штифт пружинный 8x50 DIN 1481 Сальник 31 5x41 5x6 TG 2500 141 Уплотнительное кольцо TG 2500 142 Целиндр штока TG 2500 143 Уплотнительное кольцо Сальник 31 5x39x5 6 5 TG 2500 145 Шток Шар металлический D 18 TG 2500 147 Шток малый TG 2500 148 Шайба опорная TG 2500 149 Пружина возвратная Сальник 1 8x26x4 5 6 Сальник 1 8x26x5 TG 2500 1 52 Цепочка TG 2500 153 Штифт регулировочный Гайка М5 DIN 555 Гайка М5 DIN 985 TG 2500 Ремкомплект TG 2500 Клапан нагнетания TG 2500 Клапан перепускной TG 2500 Клапан редукционный Коли чество 1 1 2 2 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 21
