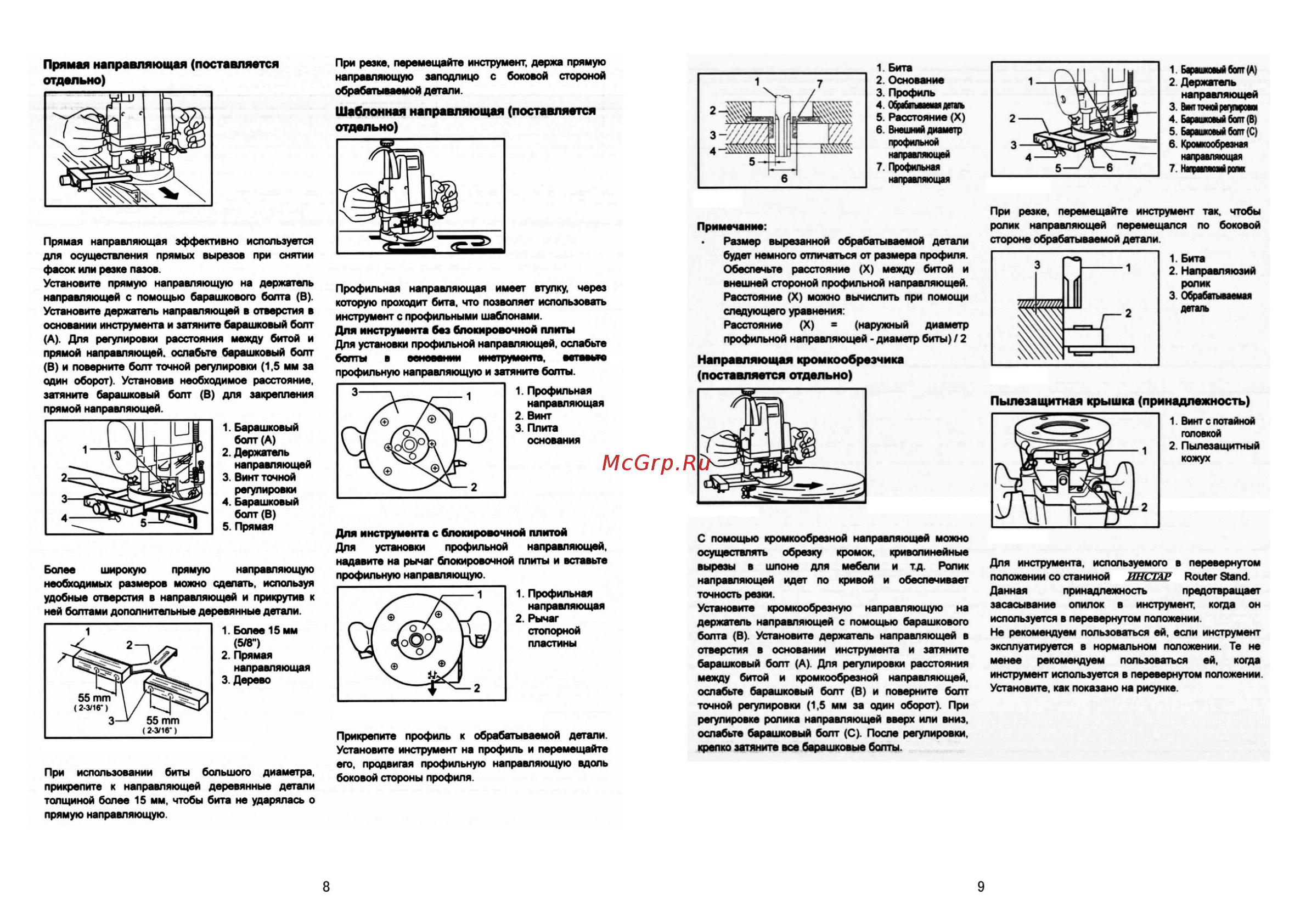

При резке перемещайте инструмент держа прямую направляющую заподлицо с боковой стороной обрабатываемой детали Прямая направляющая поставляется отдельно Шаблонная направляющая поставляется отдельно 1 Бита 2 Основание 3 Профиль 1 Барашковый болт А 2 Держатель направляющей 4 Обрабатываемая деталь 3 Вмт точной регуяфога 4 Барашковый болт В 5 Барашковый болт С 6 Кромкообрезная направляющая 7 Налравлякпий ролик 5 Расстояние X 5 _ 6 6 Внешний диаметр профильной направляющей 7 Профильная направляющая При резке перемещайте инструмент так чтобы ролик направляющей перемещался по боковой стороне обрабатываемой детали Примечание Прямая направляющая эффективно используется для осуществления прямых вырезов при снятии фасок или резке пазов Установите прямую направляющую на держатель направляющей с помощью барашкового болта В Установите держатель направляющей в отверстия в основании инструмента и затяните барашковый болт А Для регулировки расстояния между битой и прямой направляющей ослабьте барашковый болт В и поверните болт точной регулировки 1 5 мм за один оборот Установив необходимое расстояние затяните барашковый болт В для закрепления прямой направляющей Профильная направляющая имеет втулку через которую проходит бита что позволяет использовать инструмент с профильными шаблонами Для инструмента без блокировочной плиты Для установки профильной направляющей ослабьте болты в ееноеении инструмента вставьте профильную направляющую и затяните болты Размер вырезанной обрабатываемой детали будет немного отличаться от размера профиля Обеспечьте расстояние X между битой и внешней стороной профильной направляющей Расстояние X можно вычислить при помощи следующего уравнения я Расстояние X наружный диаметр профильной направляющей диаметр биты 2 1 Бита 2 Направляюзий ролик 3 Обрабатываемая деталь Направляющая кромкообрезчика поставляется отдельно 1 Профильная направляющая 2 Винт 3 Плита основания 1 Барашковый болт А 2 Держатель направляющей 3 Винт точной регулировки 4 Барашковый болт В 5 Прямая Для инструмента с блокировочной плитой Для установки профильной направляющей надавите на рычаг блокировочной плиты и вставьте профильную направляющую Более широкую прямую направляющую необходимых размеров можно сделать используя удобные отверстия в направляющей и прикрутив к ней болтами дополнительные деревянные детали 1 Профильная направляющая 2 Рычаг стопорной пластины 1 Более 15 мм 5 2 Прямая направляющая 3 Дерево Прикрепите профиль к обрабатываемой детали Установите инструмент на профиль и перемещайте его продвигая профильную направляющую вдоль боковой стороны профиля При использовании биты большого диаметра прикрепите к направляющей деревянные детали толщиной более 15 мм чтобы бита не ударялась о прямую направляющую 8 Пылезащитная крышка принадлежность 1 Винт с потайной головкой 2 Пылезащитный кожух С помощью кромкообрезной направляющей можно осуществлять обрезку кромок криволинейные вырезы в шпоне для мебели и т д Ролик направляющей идет по кривой и обеспечивает точность резки Установите кромкообрезную направляющую на держатель направляющей с помощью барашкового болта В Установите держатель направляющей в отверстия в основании инструмента и затяните барашковый болт А Для регулировки расстояния между битой и кромкообрезной направляющей ослабьте барашковый болт В и поверните болт точной регулировки 1 5 мм за один оборот При регулировке ролика направляющей вверх или вниз ослабьте барашковый болт С После регулировки крепко затяните все барашковые болты Для инструмента используемого в перевернутом положении со станиной ИНСТАР Router Stand Данная принадлежность предотвращает засасывание опилок в инструмент когда он используется в перевернутом положении Не рекомендуем пользоваться ей если инструмент эксплуатируется в нормальном положении Те не менее рекомендуем пользоваться ей когда инструмент используется в перевернутом положении Установите как показано на рисунке 9
