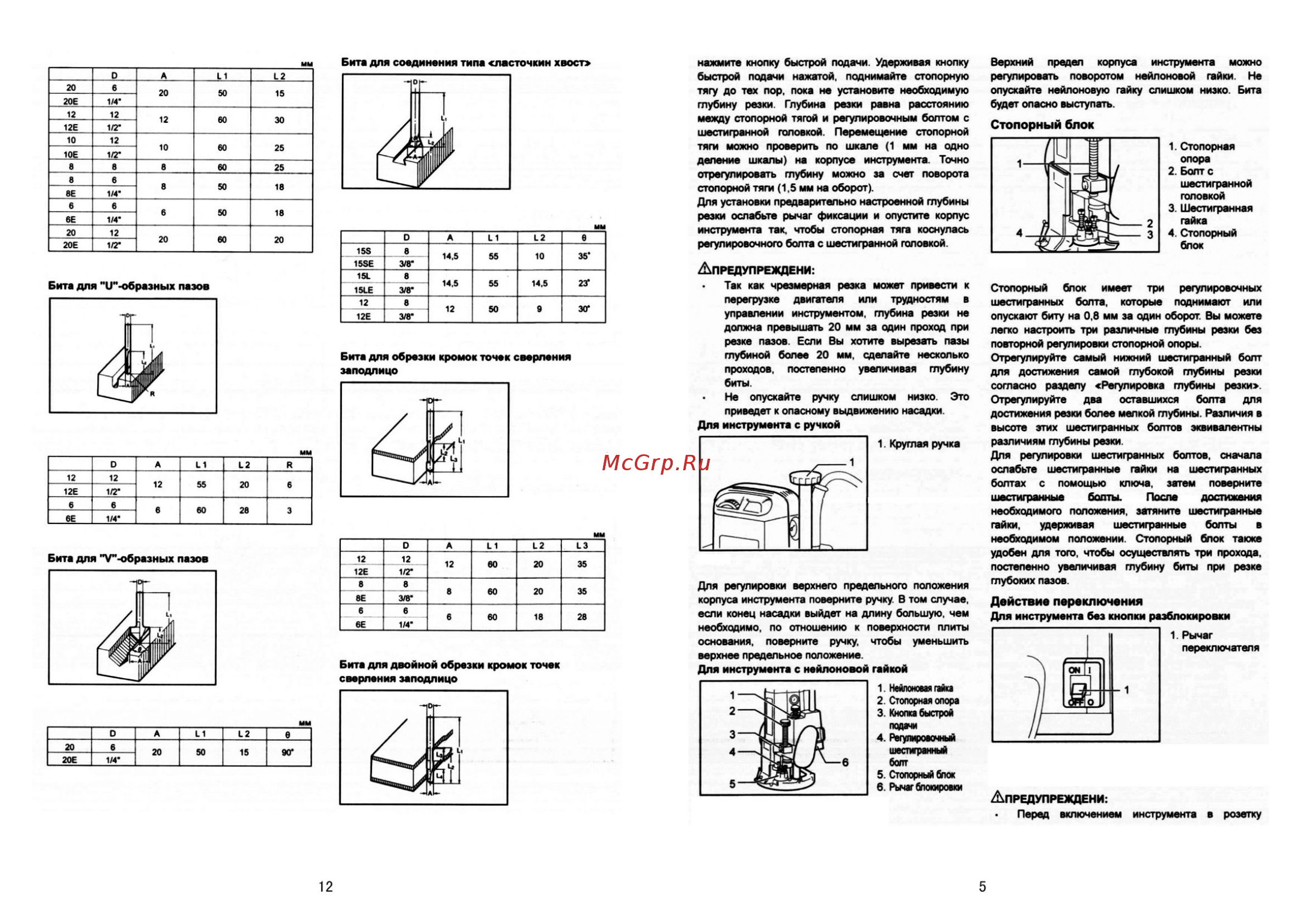

Бита для соединения типа ласточкин хвост 20 20Е 12 12Е 10 Р 8 А 1 1 12 20 50 15 12 60 30 10 60 25 8 60 25 8 50 18 6 50 18 20 60 20 1 4 12 1 2 12 10Е 8 8 1 2 8 8Е 6 1 4 6 6Е 1 4 20 20Е 12 1 2 6 Верхний предел корпуса инструмента можно регулировать поворотом нейлоновой гайки Не опускайте нейлоновую гайку слишком низко Бита будет опасно выступать нажмите кнопку быстрой подачи Удерживая кнопку быстрой подачи нажатой поднимайте стопорную тягу до тех пор пока не установите необходимую глубину резки Глубина резки равна расстоянию между стопорной тягой и регулировочным болтом с шестигранной головкой Перемещение стопорной тяги можно проверить по шкале 1 мм на одно деление шкалы на корпусе инструмента Точно отрегулировать глубину можно за счет поворота стопорной тяги 1 5 мм на оборот Для установки предварительно настроенной глубины резки ослабьте рычаг фиксации и опустите корпус инструмента так чтобы стопорная тяга коснулась регулировочного болта с шестигранной головкой 1 Стопорная опора 2 Болте шестигранной головкой 3 Шестигранная гайка 4 Стопорный блок ПРЕДУПРЕЖДЕНА Так как чрезмерная резка может привести к перегрузке двигателя или трудностям в управлении инструментом глубина резки не должна превышать 20 мм за один проход при резке пазов Если Вы хотите вырезать пазы глубиной более 20 мм сделайте несколько проходов постепенно увеличивая глубину биты Не опускайте ручку слишком низко Это приведет к опасному выдвижению насадки Для инструмента с ручкой Бита для и образных пазов О 12 12Е 8 12 1 2 8 8Е 6 3 86 6Е 1 4 А И 1 2 13 12 80 20 35 8 6 35 60 18 Бита для двойной обрезки кромок точек сверления заподлицо 28 Стопорный блок имеет три регулировочных шестигранных болта которые поднимают или опускают биту на 0 8 мм за один оборот Вы можете легко настроить три различные глубины резки без повторной регулировки стопорной опоры Отрегулируйте самый нижний шестигранный болт для достижения самой глубокой глубины резки согласно разделу Регулировка глубины резки Отрегулируйте два оставшихся болта для достижения резки более мелкой глубины Различия в высоте этих шестигранных болтов эквивалентны различиям глубины резки Для регулировки шестигранных болтов сначала ослабьте шестигранные гайки на шестигранных болтах с помощью ключа затем поверните шестигранные болты После достижения необходимого положения затяните шестигранные гайки удерживая шестигранные болты в необходимом положении Стопорный блок также удобен для того чтобы осуществлять три прохода постепенно увеличивая глубину биты при резке глубоких пазов Для регулировки верхнего предельного положения корпуса инструмента поверните ручку В том случае если конец насадки выйдет на длину большую чем необходимо по отношению к поверхности плиты основания поверните ручку чтобы уменьшить верхнее предельное положение Для инструмента с нейлоновой гайкой 1 Нейлоновая гайка 2 Стопорная опора 3 Кнопка быстрой псдачи 4 Регулировочный шестигранный болт 5 Стопорный блок 6 Рычаг блокировки ПРЕДУПРЕЖДЕНА Перед включением инструмента в розетку 12 5
