инструкция по эксплуатации станка JET мод.BD-11W

Сборка производится в обратном порядке по-

средством установки необходимых пар смен-

ных шестерен.

Введите в зацепление все сменные шестерни

сдвинув оси по пазу консоли.

Установка необходимого значения бокового

зазора между зубьями достигается благодаря

зажатию между зубьями полоски обычной бу-

маги (…не забудьте затем извлечь ее!).

После регулировки зазоров между шестернями

и их фиксации, поворотом консоли (2, Рис.15)

введите шестерни в зацепление с шестерней

на шпинделе и зафиксируйте ее винтом (1,

Рис.15).

Закройте и зафиксируйте кожух ремня.

6.2 Обработка в центрах

Оденьте хомут на заготовку.

Зажмите заготовку в центрах.

Вращение передается на хомут водилом

планшайбы (Рис.16).

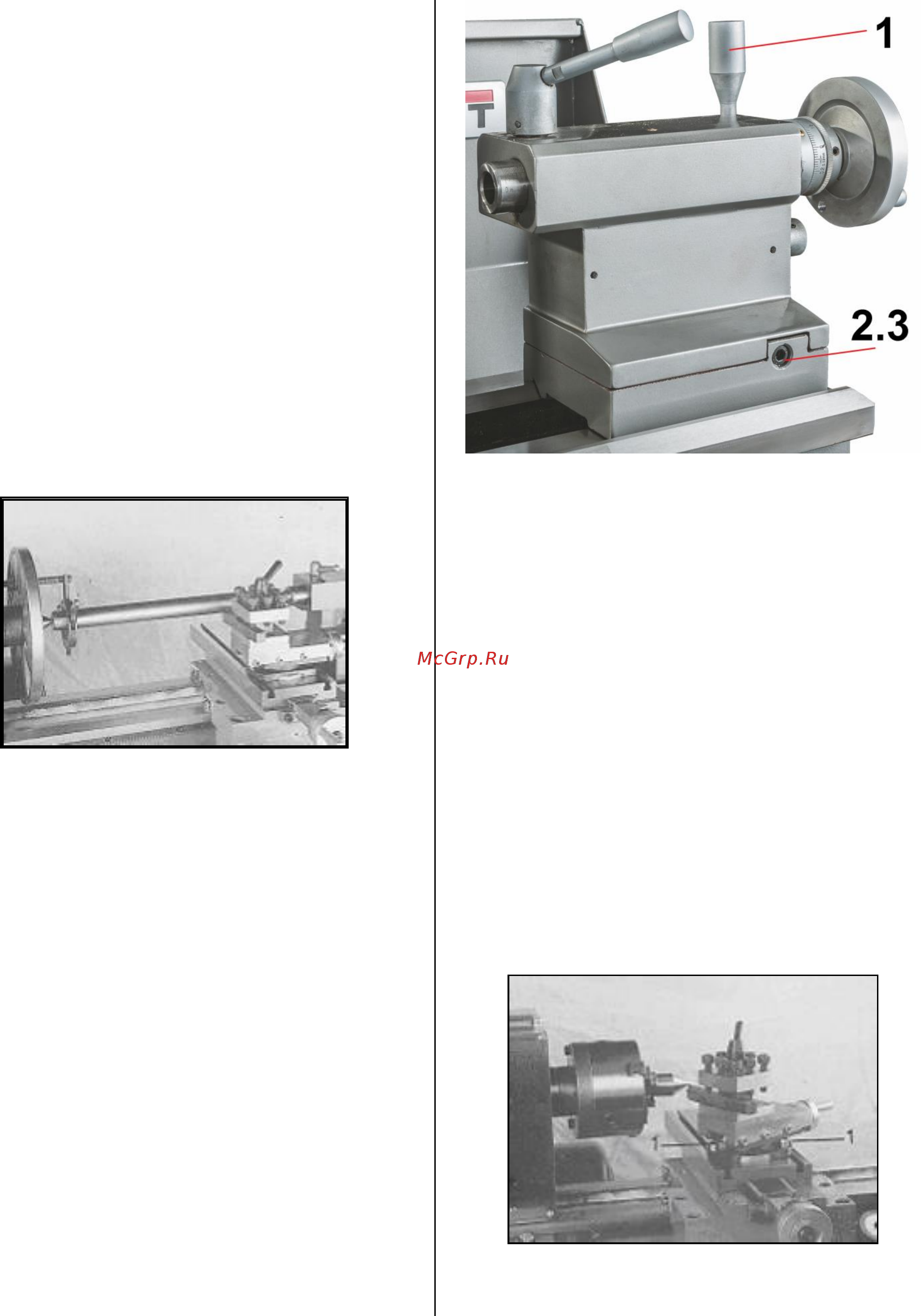

Рис. 16

Если вы используете в задней бабке невра-

щающийся центр, смазывайте его во избежа-

ние износа.

6.3 Точение конуса смещением задней бабки

До угла в 5° длинные конусы могут быть выто-

чены посредством поперечного перемещения

задней бабки.

Для перемещения ослабьте зажимный винт

задней бабки поворотом рукоятки (1, Рис.17)

от себя.

Рис.17

Выкрутите регулировочный винт на передней

стороне (2) и соответствующим образом отре-

гулируйте на задней стороне (3).

Снова затяните регулировочные винты и за-

жимный винт задней бабки.

Заготовка должна быть зажата в центрах.

По окончании обточки конуса задняя бабка

возвращается в свое исходное положение.

При необходимости отрегулируйте положение

задней бабки, чтобы восстановить соосность

центров.

6.4 Точение конуса поворотом верхнего

суппорта.

При помощи поворота верхнего суппорта могут

быть получены изделия конической формы.

Открутите две гайки (1, Рис.18), разверните по

градусной шкале верхний суппорт в необходи-

мое Вам положение и зафиксируйте его гайка-

ми.

Рис.18

6.5 Фиксация продольного суппорта
