инструкция по эксплуатации станка JET мод.BD-11W
11
- В конце зоны нарезания остановите шпин-
дель и одновременно отведите поперечный
суппорт с резьбовым резцом от заготовки
(Внимание - инерция: Заблаговременно оста-
навливайте мотор).
- Запустите вращение шпинделя в противопо-
ложном направлении, дождитесь, пока резец
не возвратится в свое исходное положение.
- Установите снова глубину резания
Повторите эти этапы до получения полного
профиля резьбы.
Внимание:
Запрещается переключать направление
вращения во время работы!
Счетчик ниток резьбы
Резьбы с шагом 0,5/ 0,7/ 0,8/ 1,0/ 1,25/ 1,5/
1,75/ 2,0/ 2,5/ 3,0 мм можно нарезать пользуясь
счетчиком ниток резьбы.
Чтобы не терять время на обратном автомати-
ческом движении суппорта при нарезании
длинной резьбы за несколько проходов, можно
разомкнуть гайку ходового винта повернув ру-
коятку (А, Рис.13), и вручную поворачивая
штурвал быстро вернуть резец в начальное
положение.
Круговая шкала счетчика (В, Рис.13) позволяет
точно попасть в ту же «нитку» ранее нарезан-
ной резьбы.
Для этого необходимо совместить риску с со-
ответствующим значением круговой шкалы
(см.табл.).
Счетчик ниток резьбы
ШАГ, мм
Р=3 мм Mn=1
28T
30T
0,5 / 0,7 / 1,0 / 1,75
2. 4. 6. 8.
0,8
8.
1,25 / 2,5 / 3,0
4. 8.
1,5
2. 4. 6. 8.
2. 4. 6. 8.
2,0
8.

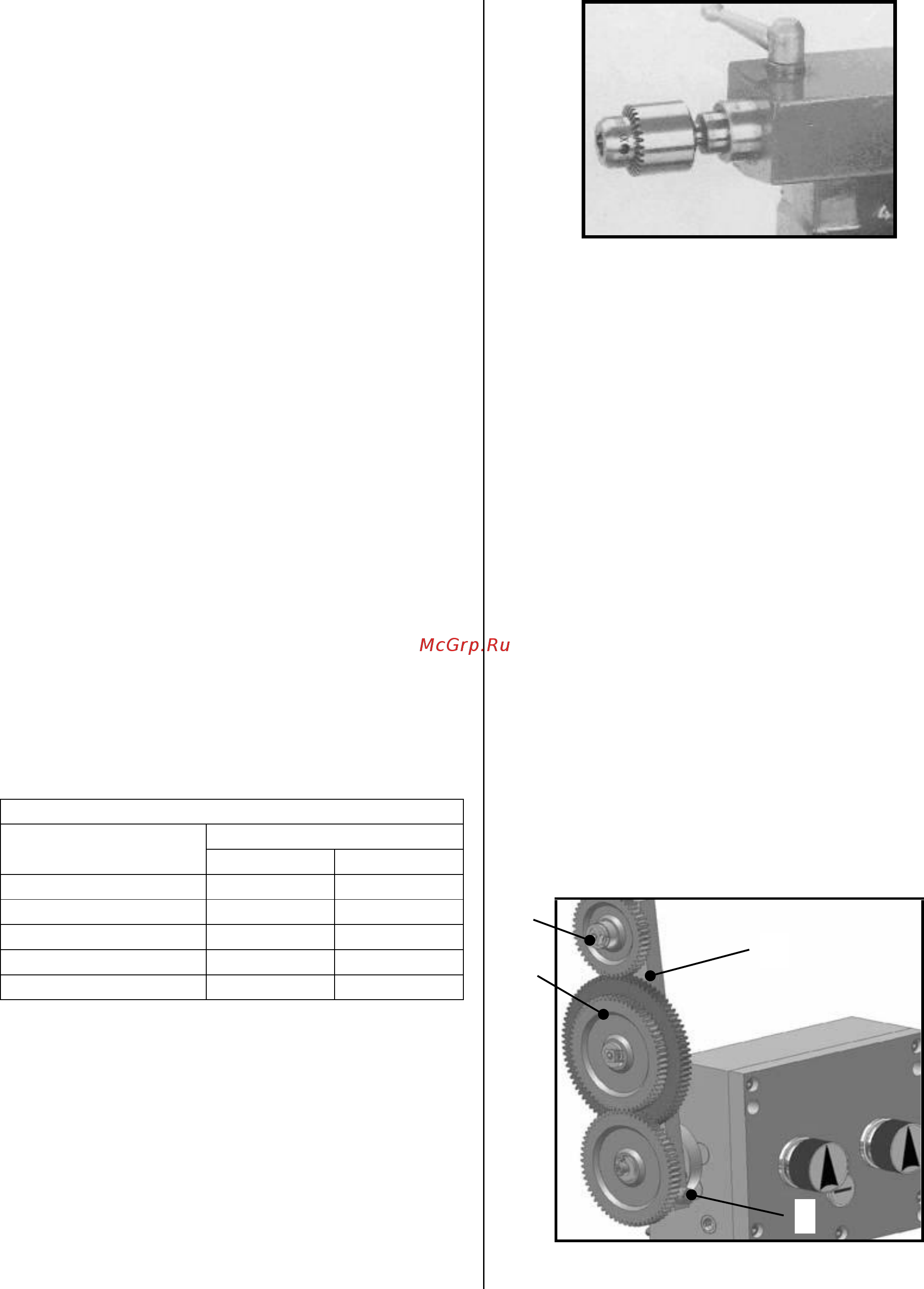

5.8 Сверление
Для крепления спирального или центровочного
сверла в задней бабке необходим быстроза-
жимной самоцентрирующий сверлильный па-
трон с конусом Морзе-2
Рис. 14
Рекомендации по выбору частоты вращения в
разделе 5.4
Чтобы вынуть сверлильный патрон, полностью
закрутите пиноль задней бабки.
6. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непроиз-
вольного включения.
Вытащите сетевой штекер!
6.1 Установка сменных шестерен
Отключите станок от сети, вытащив сетевой
штекер.
Открутите две гайки и снимите ременную
крышку.
- Ослабьте винт (1, Рис.15) поворотной консо-
ли (2, Рис.15)
- Выведете, повернув на себя, из зацепления
со шпинделем консоль (2, Рис.15) с набором
шестерен для удобства настройки
- Извлеките фиксирующие шайбы осей шесте-
рен, и открутите квадратные гайки (3, Рис.15)
- Аккуратно снимите шестерни (4, Рис.15) с
осей, извлеките передвигаемые сухари осей
шестерен (не показаны).
Рис. 15
1
3
4
