инструкция по эксплуатации станка JET мод.BD-11W

ВНИМАНИЕ: Допускается переключение ру-

кояток подачи (15, 17 Рис.2) при вращаю-

щемся шпинделе станка. Переключение при

резании недопустимо.

Необходимая подача зависит от обрабаты-

ваемого материала, способа обработки,

режущего инструмента, прочности зажатия

заготовки, глубины резки и требуемого ка-

чества обработки.

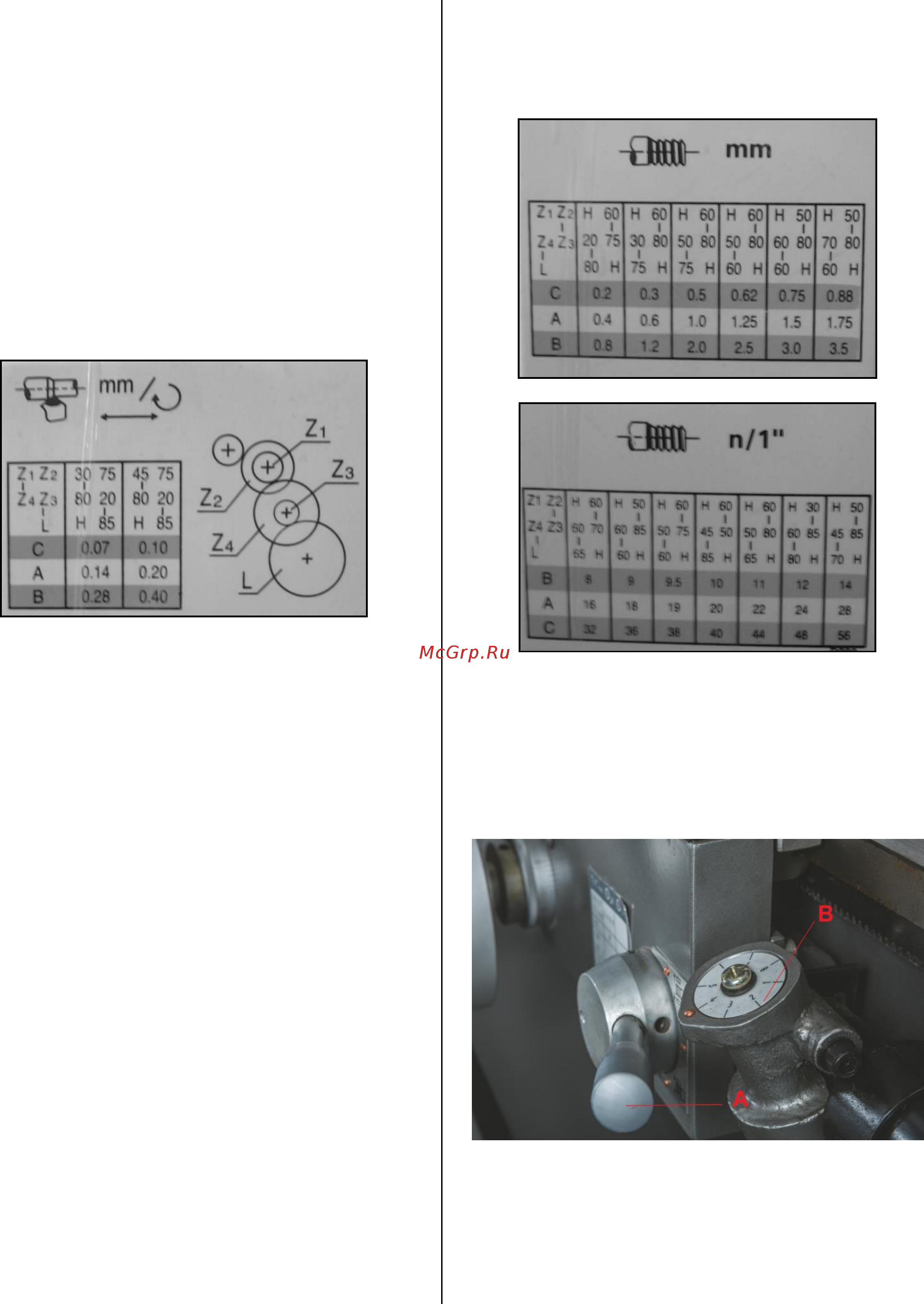

Таблица настройки скорости продольной по-

дачи в мм/об размещена спереди на ременной

крышке передней бабки (Рис.11).

Рис.11

Например:

Наружная обработка хорошо зажатой 20мм

заготовки из стали (Сталь 15) с использовани-

ем инструмента из Р6М5 при частоте враще-

ния 600 об/мин.

Черновая обработка:

Глубина резания ........................................ 1,5 мм

Подача мм на оборот ..................... 0,28 мм/об

(III передача)

Получистовая обработка:

Глубина резания ........................................ 0,5 мм

Подача мм на оборот ........................ 0,14 мм/об

(II передача)

Чистовая обработка:

Глубина резания ........................................ 0,2 мм

Подача мм на оборот ........................ 0,07 мм/об

(I передача)

При черновой обработке заготовки боль-

шого диаметра уменьшайте глубину реза-

ния!

5.7 Нарезание резьбы

Получение резьбы полного профиля резьбо-

вым резцом должно осуществляться за не-

сколько проходов за несколько.

Глубина резания должна составлять около 0,2

мм, а для последнего чистового прохода еще

меньше.

Таблицы настойки шага резьбы:

Рис.12а

Рис.12b

Для нарезания резьбы резьбовым резцом надо

выполнить следующие действия:

Установите необходимый шаг и глубину обра-

ботки для первого прохода.

Подключите гайку ходового винта повернув

рукоятку (A, Рис.13) на суппорте.

Рис.13

Гайка должна быть подключена во время всего

процесса нарезания резьбы.

- Включите станок на наименьшем числе обо-

ротов.
