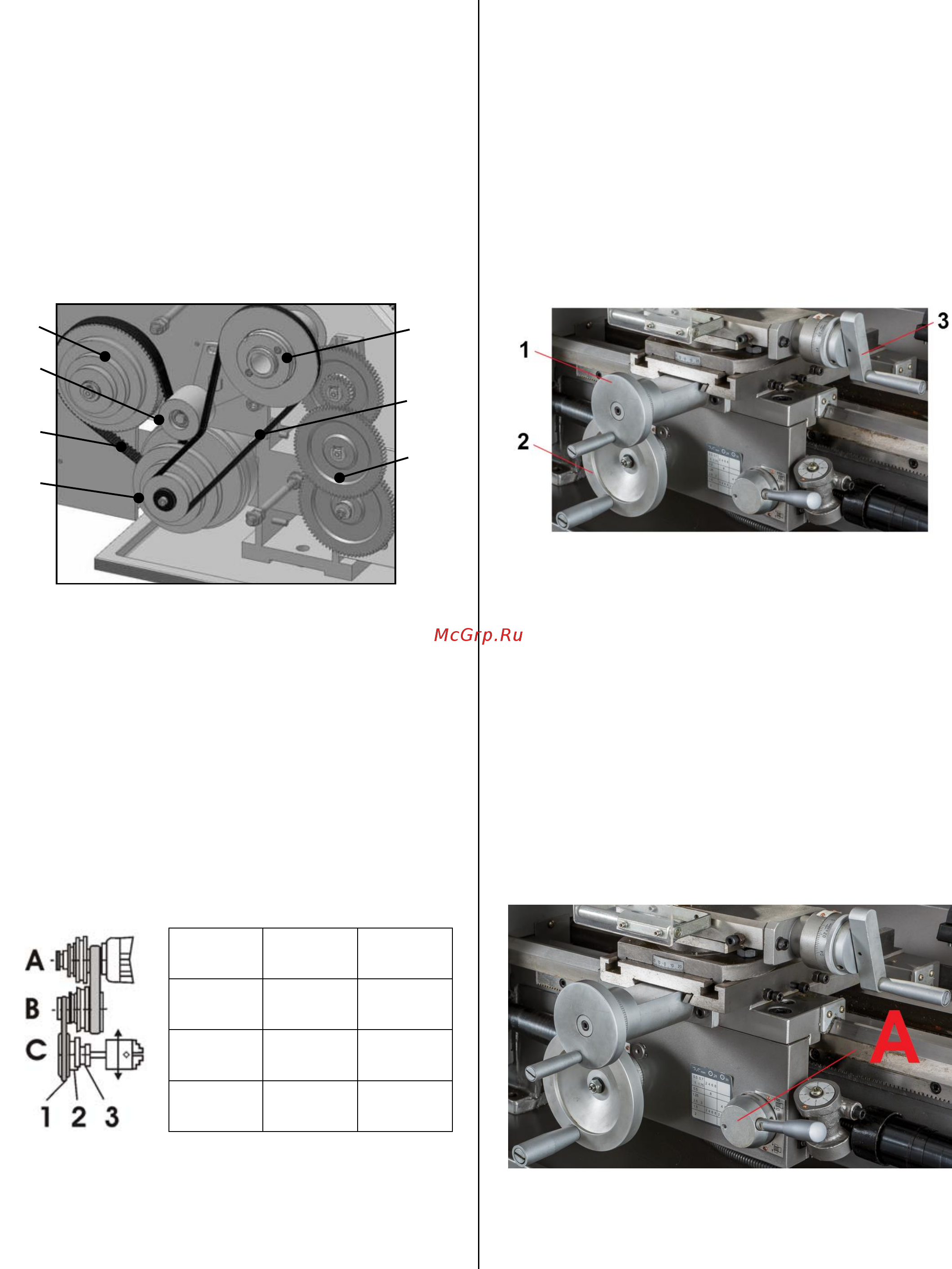

инструкция по эксплуатации станка JET мод.BD-11W
9
400 об/мин с инструментами из Р6М5
2000 об/мин с инструментами из Т15К6
Установка числа оборотов:
Отключите станок от сети, вытащив сетевой
штекер.
Открутите две гайки ременной крышки и сни-
мите ее.
ВНИМАНИЕ: Станок поставляется с при-
водными ремнями не установленными на
шкивах. Ремни находятся в упаковке вме-
сте с комплектующими для этого станка.
Рис.8
1 .... Синхронизирующий шкив
2 .... Натяжной ролик
3 .... Зубчатый ремень
4 .... Шкив двигателя
5 .... Шкив шпинделя
6 .... Приводной ремень
7 .... Сменные шестерни подачи
Ослабьте натяжение ремня, открутив винт
крепления эксцентрика натяжного ролика (2,
Рис.8).
Установите ремни в соответствии со схемой
положения в зависимости от числа оборотов.
АС 1
АС 2
АС 3
500
1000
2000
ВС 1
ВС 2
ВС 3
150
300
600
Натяните ремень при помощи эксцентрика
натяжного ролика.
Закройте и зафиксируйте двумя гайками ре-
менную крышку.
ВНИМАНИЕ: Ременная крышка оснащена
концевым выключателем. Если она не бу-
дет установлена, станок не будет работать.
Выбор направления вращения шпинделя осу-
ществляется переключателем (18, Рис.2)
Включение и отключение вращения шпинделя
производится при помощи кнопок (14, Рис.2)
5.5 Ручная обработка
Для продольной и диаметральной обработки
суппорт станка (продольный, поперечный и
верхний) может перемещаться посредством
маховиков (1, 2, 3 Рис.9).
Рис.9
5.6 Автоматическое продольное перемещение
Рукоятка выбора подачи (15, Рис.2) обеспечи-
вает три различных варианта автоматической
обработки. Возможно также установить и дру-
гие величины подач, используя сменные ше-
стерни.
Рукоятка выбора направления перемещения
(17, Рис.2) позволяет менять направление пе-
ремещения продольного суппорта влево-
вправо.
Автоматическая подача включается посред-
ством подъема переключающего рычага (A,
Рис.10) на фартуке суппорта.
Рис.10
7
2
1
3
4
6
5
