инструкция по эксплуатации станка JET мод.BD-11W

14 .. Рукоятка выбора подачи

15 .. Глазок уровня масла

16 .. Рукоятка выбора направления перемещения

Кнопки включения/выключения

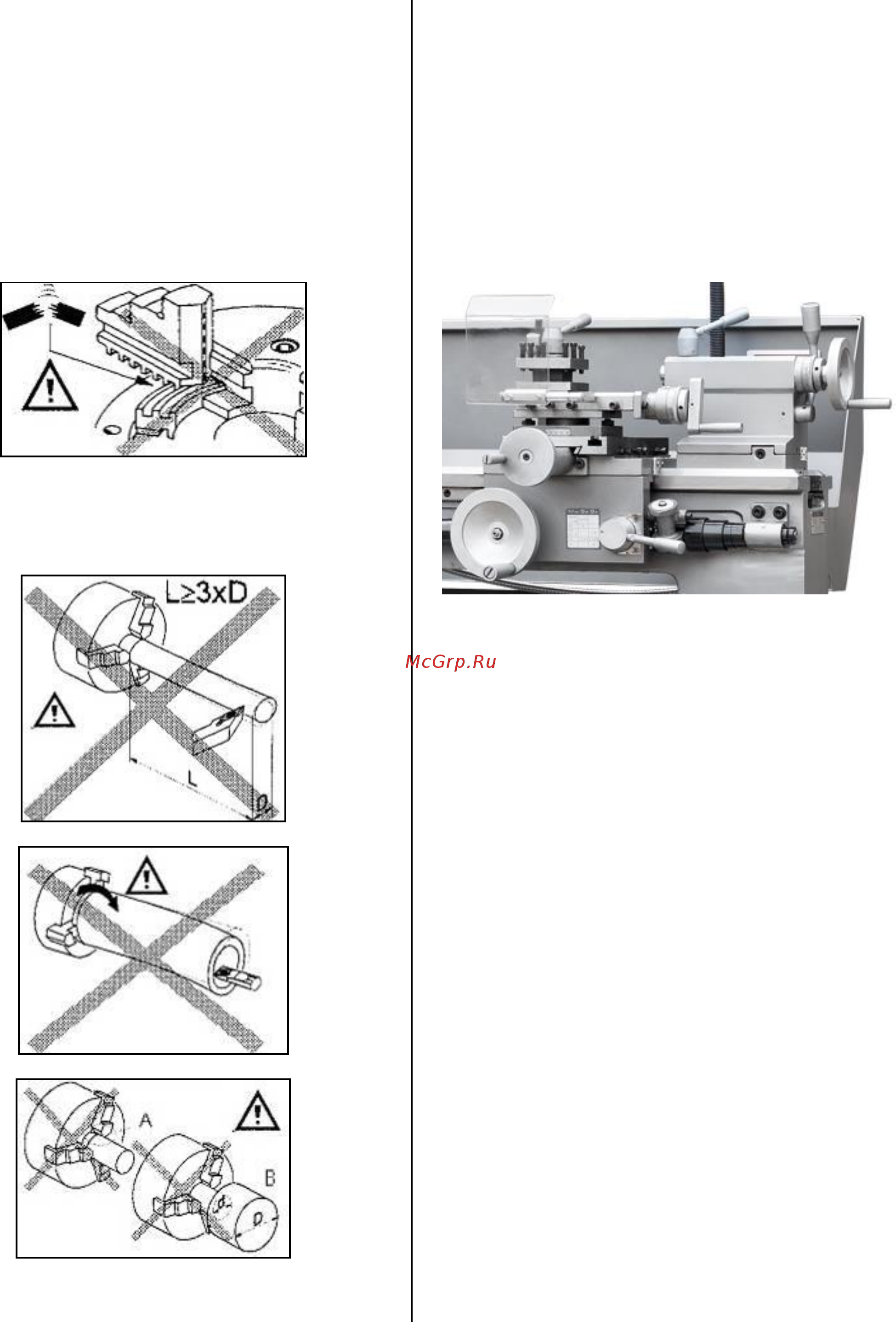

5.2 Крепление заготовки

Соблюдайте правильность установки кулачков.

Зубцы кулачков и архимедова спираль патрона

должны находиться в полном зацеплении. Вы-

ступающие за габариты патрона кулачки могут

сломаться и вылететь в процессе работы

(Рис.3).

Рис.3

Избегайте консольно зажимать длинные заго-

товки. Они могут погнуться (Рис.4) или вы-

рваться (Рис.5).

Используйте заднюю бабку или люнет.

Рис.4

Рис.5

Рис.6

Старайтесь не обрабатывать заготовки с ко-

роткой зажимной длиной (A, Рис.6) или не-

большого диаметра (B).

Располагайте заготовку лицевой стороной.

5.3 Крепление режущего инструмента

Угол резания только тогда будет иметь необ-

ходимое значение, когда режущая кромка рез-

ца установлена по центру оси заготовки.

Контролировать правильность установки высо-

ты резца с помощью подкладок можно по цен-

тру задней бабки (Рис.7).

Рис.7

Зажимайте резец в четырехпозиционном рез-

цедержателе, по меньшей мере, двумя винта-

ми.

Не затягивайте винты слишком сильно. Избе-

гайте значительного вылета резца.

5.4 Выбор частоты вращения шпинделя

Необходимая частота вращения шпинделя за-

висит от типа обработки, диаметра обработки,

материала заготовки и инструмента.

Рекомендации по выбору числа оборотов дей-

ствительны для диаметра обработки 10 мм и

использования инструмента из Р6М5 (быстро-

режущая сталь).

Алюминий, латунь .......................... 1500 об/мин

Чугун: ............................................. 1000 об/мин

Сталь (Сталь 15): ............................. 800 об/мин

Сталь (Сталь 45): ............................. 600 об/мин

Нержавеющая сталь: ...................... 300 об/мин

При использовании инструментов из твердых

сплавов частота вращения может быть увели-

чена в 5 раз.

Т.е. чем больше диаметр обработки, тем ниже

частота вращения.

Например:

Для стали (Сталь 15) с диаметром 20 мм:
