После установки заготовки на станок прокрутите ее
рукой, чтобы убедиться в том, что она не касается
подручника или станины. Проверьте настройки на
низкой частоте вращения перед увеличением скорости
до рабочей.
Не удаляйте стружку и обрезки заготовки, пока станок
полностью не остановится.
Никогда не тормозите заготовку рукой во время ее
остановки.
Не пытайтесь установить фиксатор шпинделя, пока
шпиндель полностью не остановился.
Никогда не измеряйте вращающуюся заготовку.
Не вставайте на станок.
Монтажные и ремонтные работы электрической части
станка могут производиться только
квалифицированными электриками.
При повреждении или износе кабеля следует
немедленно его заменить.
Производите все настройки и обслуживание станка с
отключенным от сети кабелем.
2.3 Прочая опасность
Даже при эксплуатации станка по правилам существуют
некоторые риски.
Вращающаяся заготовка может нанести травму.
Неоднородные или хрупкие заготовки могут
разрушиться под воздействием центробежной силы.
Выбирайте для обработки только качественную
древесину без дефектов.
Обработка несимметричных заготовок может быть
опасна.
Существует опасность травмы при подаче инструмента,
если подручник неправильно отрегулирован или если
инструмент не заточен.
При работе есть риск отскока инструмента. Инструмент
может быть захвачен вращающейся заготовкой и
отброшен к оператору.
Отлетевшая заготовка или ее части могут привести к
травме.
Пыль и шум могут быть опасны для здоровья.
Обязательно используйте средства индивидуальной
защиты, такие как защитные очки и защитная маска.
Используйте подходящую систему отвода пыли.
Использование неподходящего электропитания или
поврежденный кабель могут привести к поражению
электрическим током.
3. Описание станка
3.1 Основные узлы

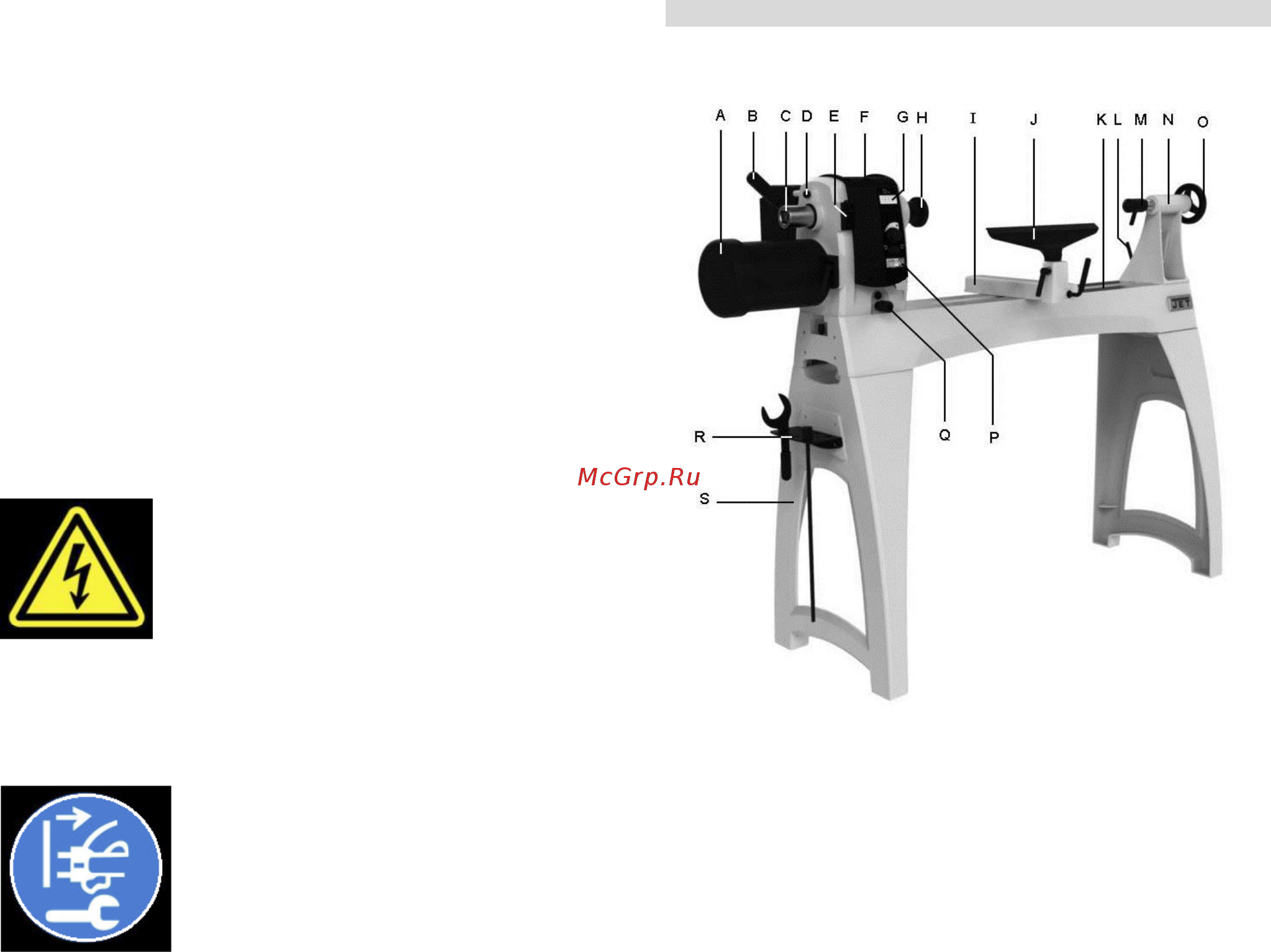

Рис. 1
A Двигатель
B Ручка фиксации передней бабки
C Маховик передней бабки
D Стопорный штифт
E Фиксатор шпинделя
F Передняя бабка
G Цифровой дисплей
H Планшайба
I Основание подручника
J Подручник 350 мм
K Станина
L Ручка фиксации задней бабки
M Подвижный центр
N Задняя бабка
O Маховик задней бабки
P Органы управления с передней стороны станка
Q Фиксатор поворота передней бабки
R Полка для хранения рабочего инструмента
S Литые стойки
3.2 Технические характеристики
Максимальный диаметр обточки над станиной 418 мм
Расстояние между центрами 1000 мм
Число скоростей ременной передачи 2
Диапазон частоты вращ. шпинделя 1 40-1200 об/мин
Диапазон частоты вращ. шпинделя 2 120-3200 об/мин
Резьба шпинделя M33x3,5
Конус шпинделя MК 2
Отверстие шпинделя передней бабки 9,5
мм
Шаг поворота шпинделя 36 x 10°
Поворот передней бабки 0°, 30°, 60°, 90°, 120°, 180°,
270°
