Конус пиноли задней бабки MК 2
Диаметр отверстия пиноли задней бабки 9 мм
Ход пиноли задней бабки 107 мм
Высота центров 1130 мм
Габаритные размеры (ДxШxВ) 1854 x x 508 х 1334 мм
Вес 170 кг
Питание сети 1~230 В, PE (защитное заземление), 50 Гц
Выходная мощность 1,1 кВт S1
Номинальный ток 8 A
Удлинитель (H07RN-F): 3x1,5 мм²
Установка плавкого предохранителя 16 A
Класс изоляции I
3.3 Воздействие шума
Уровень звукового давления (EN ISO 11202):
Холостой ход LpA 72,5 дБ(A)
При обработке LpA 78,4 дБ(A)
Указанные значения звукового давления не обязательно
являются безопасными при работе.
Так как условия рабочего места могут меняться, данная
информация предназначена только для оценки
опасности и связанных с ней рисков.

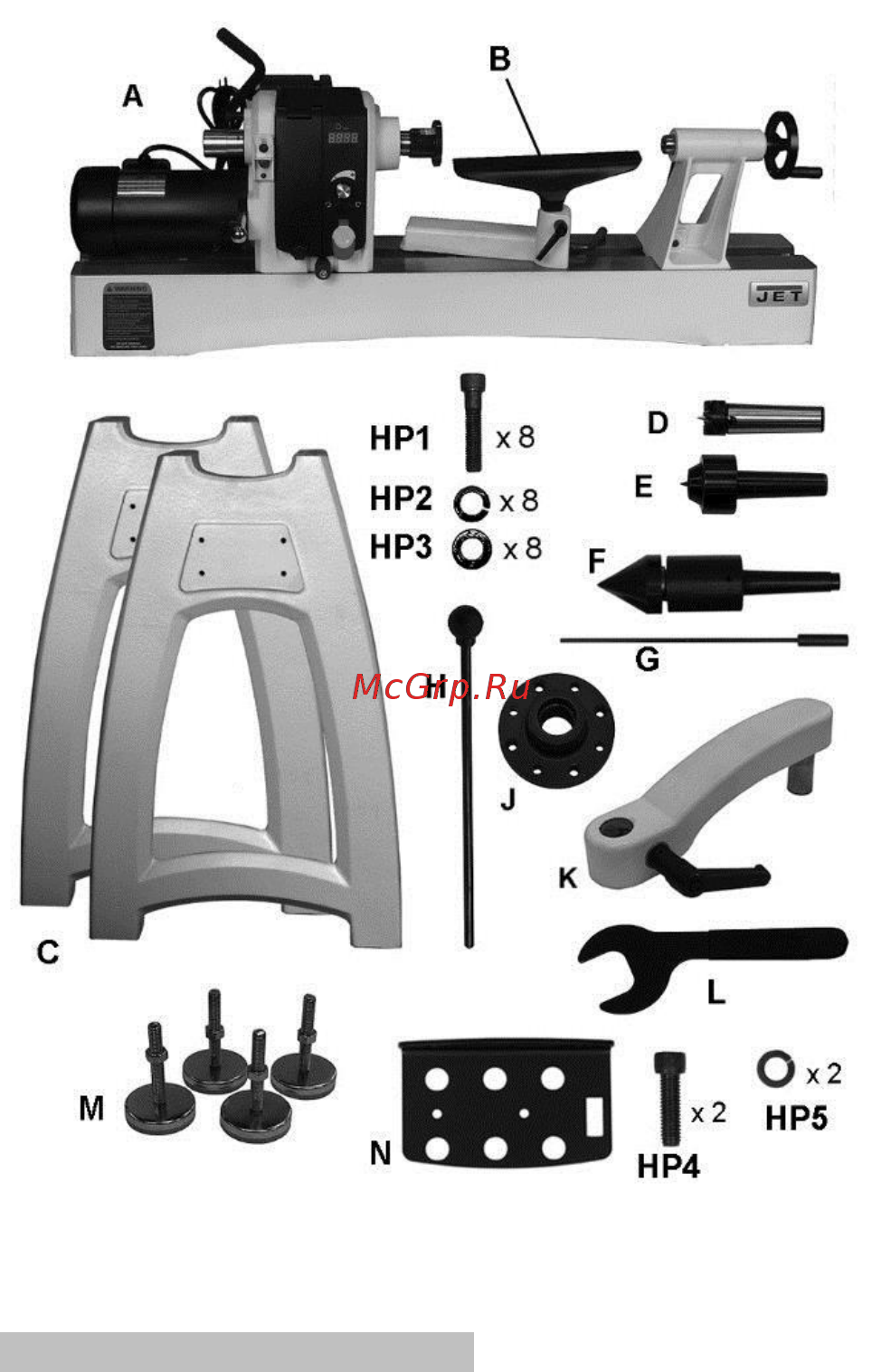

3.4 Комплект поставки
Станина с передней бабкой, подручником и задней
бабкой – A
Подручник 350 мм – B
Стойки – C
Четырехзубцовый поводковый патрон – D
Вращающийся центр – E
Вращающийся конический центр – F
Штифт подвижного конического центра – G
Выталкиватель – H
Планшайба 75 мм – J (установлена на станке)
Удлинитель подручника – K
Гаечный ключ для демонтажа планшайбы – L
Регулируемые по высоте ножки – M
Полка для инструмента – N
Крепеж:
8 Винт с внутр. шестигр., 5/16x1-1/4 – HP1*
8 Контршайба, 5/16” – HP2
8 Плоская шайба, 5/16 – HP3
2 Винт с внутр. шестигр., 3/8x1-1/4 – HP4
2 Контршайба, 3/8” – HP5
Инструкция по эксплуатации
Деталировка
Рис. 2
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в закрытых
помещениях и должен быть устойчиво установлен на
прочную и ровную поверхность.
При необходимости станок можно закрепить винтами к
полу.
Для удобства упаковки станок поставляется в частично
разобранном виде.
4.2 Сборка
При обнаружении повреждений, полученных при
транспортировке, немедленно сообщите об этом
поставщику. Не включайте станок!
Утилизируйте упаковку экологически безопасным
способом.
Очистите поверхности станка от антикоррозийного
покрытия с помощью слабого растворителя.
Присоединение стоек:
Во время присоединения стоек передняя, задняя бабка
и подручник должны быть сняты со станка.
Открутите стержни (N, Рис. 3) с каждой стороны
станины.
