1203.RUS
B 10
Пример определения максимальной грузоподъемности:
При значении расстояния до центра тяжести груза C = 600 мм и максимальной
высоте подъема H = 3600 мм максимально допустимая нагрузка равна: Q =
1105 кг.

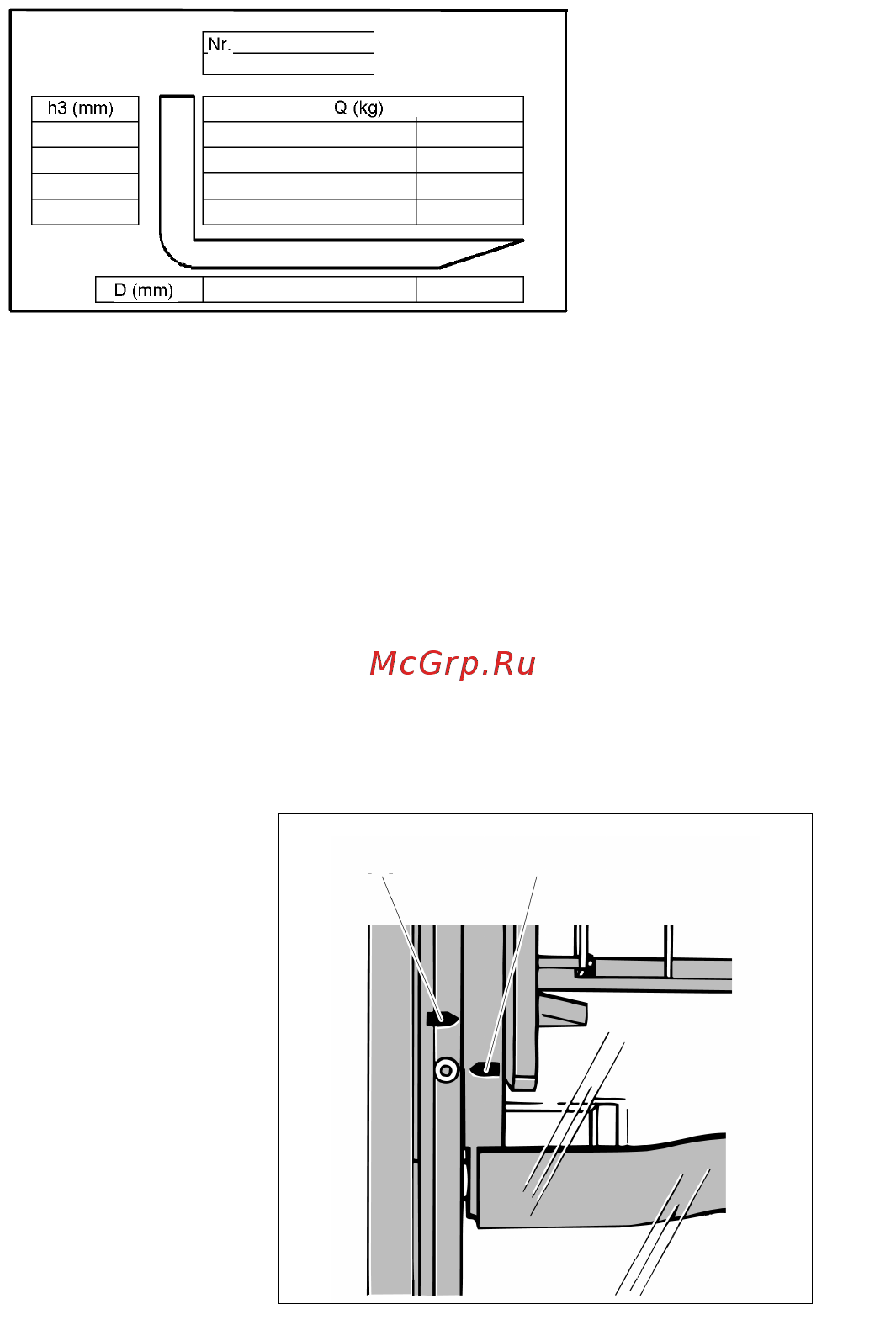

4.3 График грузоподъемности вильчатого захвата (Основное оборудование)
График грузоподъемности вильчатого захвата задает грузоподъемность Q
вильчатого захвата в кг. На графике показано, как определить максимально
допустимую нагрузку при различных значениях расстояния до центра тяжести
груза (D, мм).
4.4 График грузоподъемности навесного оборудования
График грузоподъемности навесного оборудования задает грузоподъемность
Q машины в кг в случае использования какого-либо навесного оборудования.
Указанный на графике грузоподъемности серийный номер должен
соответствовать щитку с указанием типа навесного агрегата, поскольку
допустимая грузоподъемность агрегата задается фирмой-изготовителем.
Значение грузоподъемности определяется по графику точно также, как и
грузоподъемность погрузчика; порядок определения значения прост и логичен.
Маркировка в форме стрелок,
нанесенная на внутреннюю и
внешнюю мачты (46/47) указывают
водителю на достигнутую
предельную высоту подъема
согласно графику грузоподъемности.
46 47
1203.RUS
B 10
Пример определения максимальной грузоподъемности:
При значении расстояния до центра тяжести груза C = 600 мм и максимальной
высоте подъема H = 3600 мм максимально допустимая нагрузка равна: Q =
1105 кг.
4.3 График грузоподъемности вильчатого захвата (Основное оборудование)
График грузоподъемности вильчатого захвата задает грузоподъемность Q
вильчатого захвата в кг. На графике показано, как определить максимально
допустимую нагрузку при различных значениях расстояния до центра тяжести
груза (D, мм).
4.4 График грузоподъемности навесного оборудования
График грузоподъемности навесного оборудования задает грузоподъемность
Q машины в кг в случае использования какого-либо навесного оборудования.
Указанный на графике грузоподъемности серийный номер должен
соответствовать щитку с указанием типа навесного агрегата, поскольку
допустимая грузоподъемность агрегата задается фирмой-изготовителем.
Значение грузоподъемности определяется по графику точно также, как и
грузоподъемность погрузчика; порядок определения значения прост и логичен.
Маркировка в форме стрелок,
нанесенная на внутреннюю и
внешнюю мачты (46/47) указывают
водителю на достигнутую
предельную высоту подъема
согласно графику грузоподъемности.
46 47
