1203.RUS
D 4

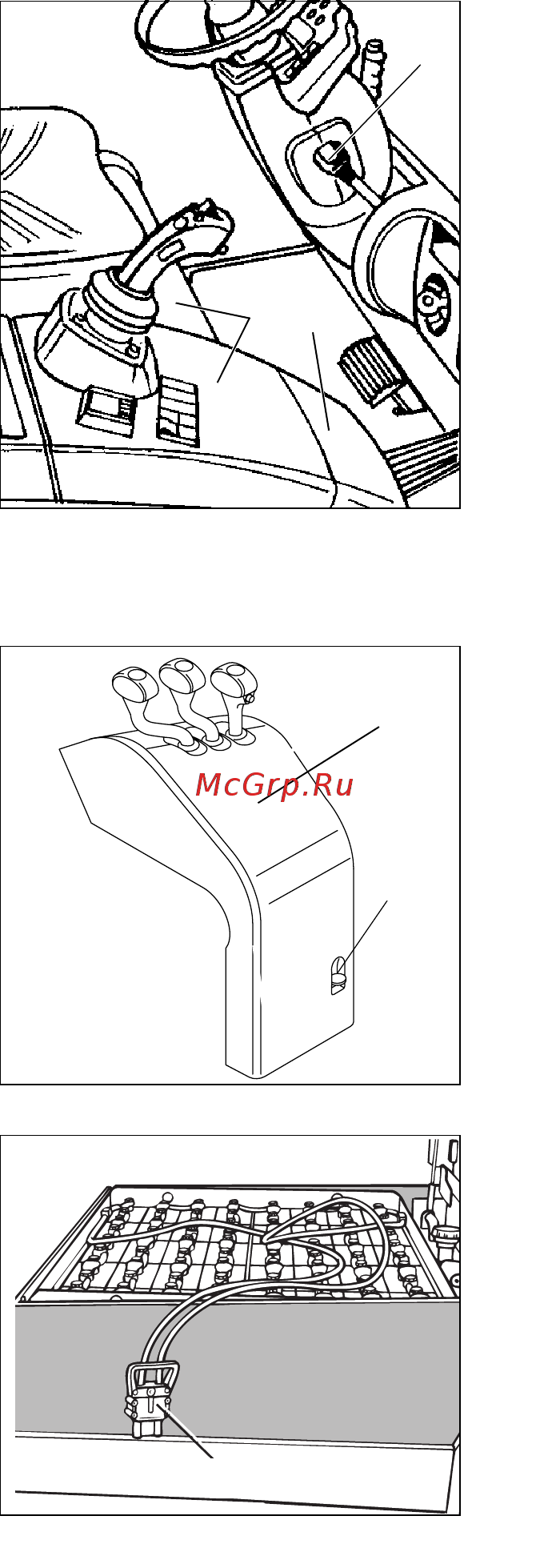

4 Доступ к аккумуляторной батарее
F
Надежно установить машину (см. главу E).
– Освободить фиксирующий стопор
рулевой колонки (1), сдвинуть рулевую
колонку вперед и зафиксировать ее в
этом положении.
F
При разблокировании и блокировании
кожуха распределительного клапана
требуется быть особо внимательным.
При помощи рукоятки "Мульти-пилот"
(Вариант комплектации):
– Оттянуть кожух распределительного
клапана (2) вперед до фиксации.
– Крышку аккумуляторного отсека
осторожно сдвинуть назад
водительским сидением (3).
При помощи рукоятки "Соло-пилот":
– Нажав на рукоятку (4), разблокировать кожух распределительного клапана (2)
и повернуть его вперед.
– Крышку аккумуляторного отсека
осторожно сдвинуть назад
водительским сидением (3).
– Отсоединить штеккер аккумуляторной
батареи (5).
– При необходимости удалить
изолирующие прокладки, если они
уложены сверху на аккумуляторную
батарею.
F
Подсоединение и отключение штеккера и
розетки аккумуляторной батареи можно
производить только при выключенных
главном рубильнике и зарядном
устройстве.
32
1
4
2
5
1203.RUS
D 4
4 Доступ к аккумуляторной батарее
F
Надежно установить машину (см. главу E).
– Освободить фиксирующий стопор
рулевой колонки (1), сдвинуть рулевую
колонку вперед и зафиксировать ее в
этом положении.
F
При разблокировании и блокировании
кожуха распределительного клапана
требуется быть особо внимательным.
При помощи рукоятки "Мульти-пилот"
(Вариант комплектации):
– Оттянуть кожух распределительного
клапана (2) вперед до фиксации.
– Крышку аккумуляторного отсека
осторожно сдвинуть назад
водительским сидением (3).
При помощи рукоятки "Соло-пилот":
– Нажав на рукоятку (4), разблокировать кожух распределительного клапана (2)
и повернуть его вперед.
– Крышку аккумуляторного отсека
осторожно сдвинуть назад
водительским сидением (3).
– Отсоединить штеккер аккумуляторной
батареи (5).
– При необходимости удалить
изолирующие прокладки, если они
уложены сверху на аккумуляторную
батарею.
F
Подсоединение и отключение штеккера и
розетки аккумуляторной батареи можно
производить только при выключенных
главном рубильнике и зарядном
устройстве.
32
1
4
2
5
