E 5
1203.RUS
3 Информационно-сервисный индикатор (LISA)
На дисплее жидкокристаллического информационно-сервисного индикатора
отображаются рабочие параметры, уровень заряда аккумулятора, количество
часов работы, а также данные сервиса и диагностики. Для предупредительных
сигналов на дисплее предусмотрено шесть светодиодов (24) - (29). Клавиатура
на четыре клавиши (30) - (33) необходима для выбора режима считывания или
изменения эксплуатационных параметров машины.
Z
Машина снабжена двумя различными ключами:
для оператора код ключа: 702 (красный):
Управление машиной разрешено,
водитель может выбрать любую из
5 программ движения,
на дисплей LISA выводятся только параметры
актуального режима движения.
для сервисной службы /
ремонтной мастерской код ключа: 738 (серый):
Эксплуатация машины разрешена,
При помощи дисплея LISA можно изменять
параметры, которыми пользуется оператор
при работе.
F
Внесение изменений в сервисный режим имеет право осуществлять только
уполномоченный представитель сервисной службы фирмы-изготовителя!

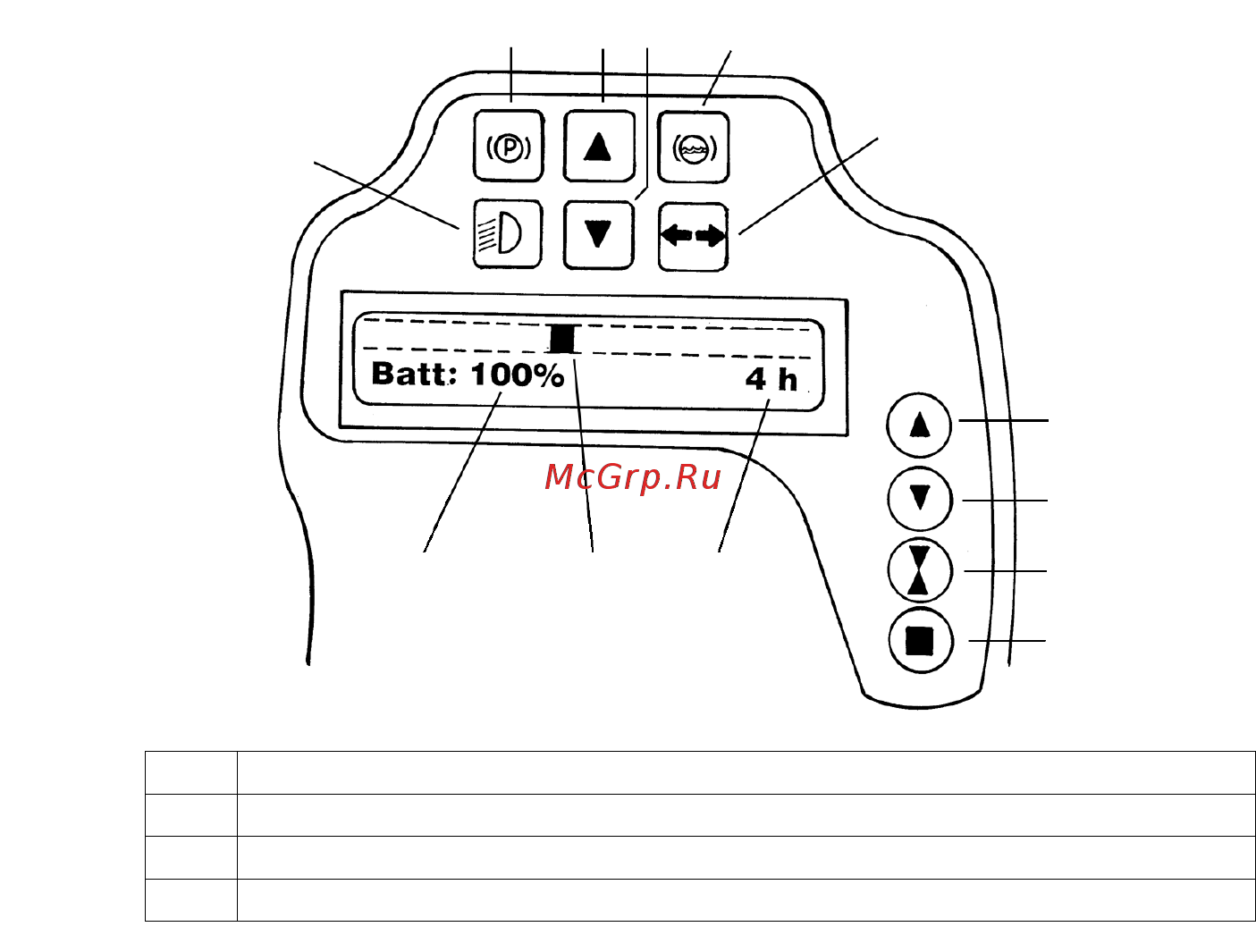

3.1 Информация, отображаемая на дисплее
Поз. Сообщения
21 Количество часов работы / Текущее время
22 Индикация положения колес
23 Емкость аккумулятора
212223
24
25 26 27
29
30
31
32
33
28
