9
0506.RUS

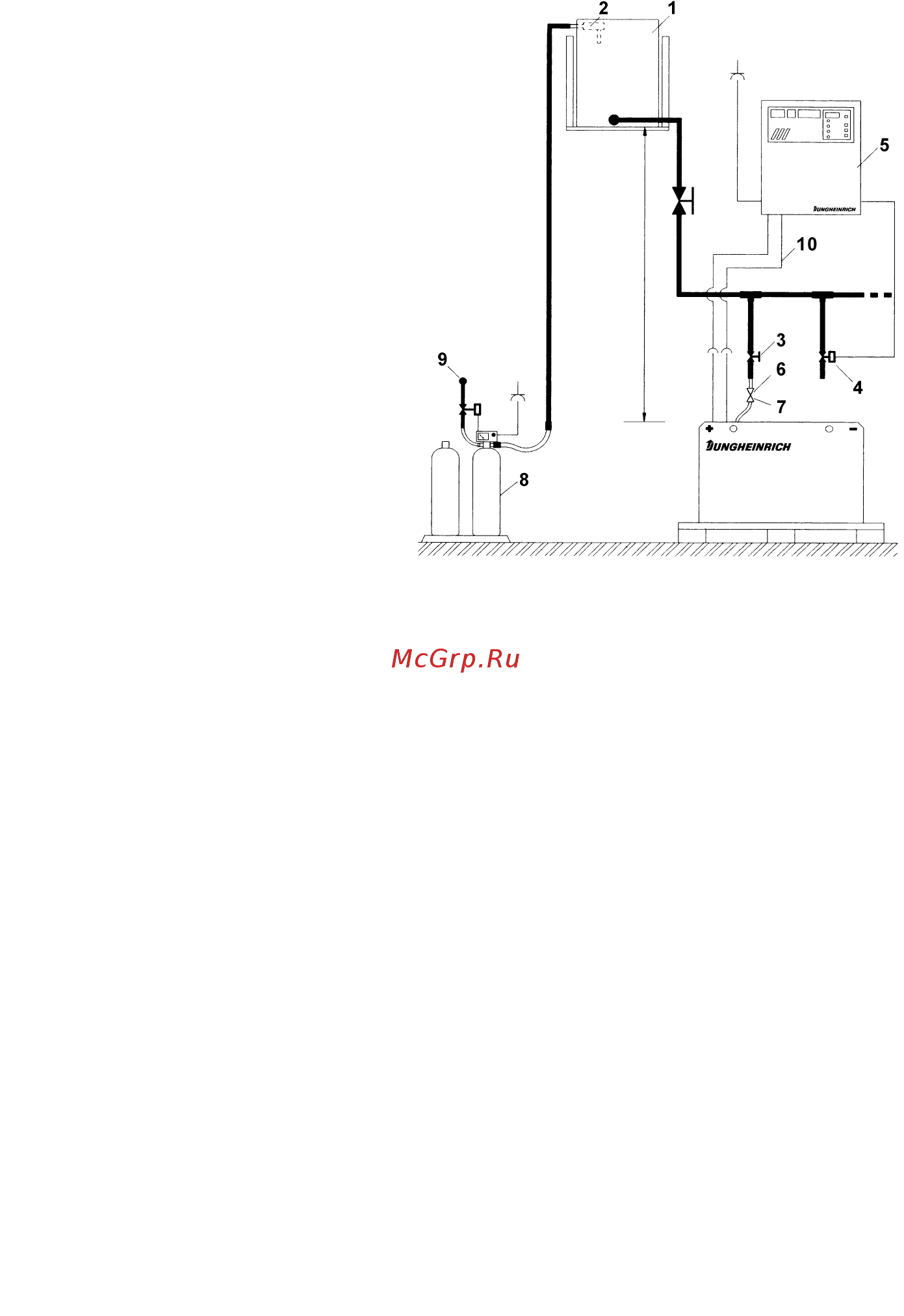

Схематическое изображение
Установка системы
доливки воды
1. Емкость для воды
подпитки
2. Реле уровня
3. Точка отвода с шаровым
краном
4. Точка отвода с магнитным
клапаном
5. Зарядное устройство
6. Самозапирающаяся муфта
7. Самозапирающийся
ниппель
8. Ионообменный патрон с
измерителем
проводимости и
магнитным клапаном
9. Подключение сырой воды
10. Провод цепи заряда
1. Конструктивное исполнение
Системы доливки воды в аккумуляторы Aquamatic/BFS используются для
автоматической регулировки номинального уровня электролита. Для отвода
образующихся в процессе зарядки газов предусмотрены соответствующие
вентиляционные отверстия. Система пробок наряду с оптическим индикатором
уровня заполнения имеет также диагностические отверстия для измерения
температуры и плотности электролита. Все аккумуляторные элементы серий
EPzS; EPzB могут оснащаться системой заполнения Aquamatic/BFS. При
помощи шланговых подсоединений отдельных пробок Aquamatic/BFS
становится возможной доливка воды через центральную замковую
соединительную муфту.
2. Применение
Система доливки воды в аккумуляторы Aquamatic/BFS применяется для
тяговых аккумуляторов напольных подъемно-транспортных средств. Для
подачи воды система доливки воды снабжена центральной замковой
соединительной муфтой. Это подсоединение, а также система шлангов
отдельных пробок выполнены на основе мягкого поливинилхлоридного шланга.
Концы шлангов надеваются на соответствующие соединительные шланговые
наконечники T- или< - образных элементов.
3. Функции
Расположенный в пробке клапан в комбинации с поплавком и механизмом тяг
поплавка управляет процессом доливки в зависимости от необходимого
количества воды. В системе Aquamatic возникающее давление воды на клапана
обеспечивает перекрытие подвода воды и надежное запирание клапана. В
системе BFS с помощью поплавка и поплавкового механизма тяг, системы
рычагов при достижении максимального уровня заполнения клапан
закрывается с пятикратным усилением выталкивающей силы и, таким образом,
подача воды надежно прекращается .
минимум 3 м
9
0506.RUS
Схематическое изображение
Установка системы
доливки воды
1. Емкость для воды
подпитки
2. Реле уровня
3. Точка отвода с шаровым
краном
4. Точка отвода с магнитным
клапаном
5. Зарядное устройство
6. Самозапирающаяся муфта
7. Самозапирающийся
ниппель
8. Ионообменный патрон с
измерителем
проводимости и
магнитным клапаном
9. Подключение сырой воды
10. Провод цепи заряда
1. Конструктивное исполнение
Системы доливки воды в аккумуляторы Aquamatic/BFS используются для
автоматической регулировки номинального уровня электролита. Для отвода
образующихся в процессе зарядки газов предусмотрены соответствующие
вентиляционные отверстия. Система пробок наряду с оптическим индикатором
уровня заполнения имеет также диагностические отверстия для измерения
температуры и плотности электролита. Все аккумуляторные элементы серий
EPzS; EPzB могут оснащаться системой заполнения Aquamatic/BFS. При
помощи шланговых подсоединений отдельных пробок Aquamatic/BFS
становится возможной доливка воды через центральную замковую
соединительную муфту.
2. Применение
Система доливки воды в аккумуляторы Aquamatic/BFS применяется для
тяговых аккумуляторов напольных подъемно-транспортных средств. Для
подачи воды система доливки воды снабжена центральной замковой
соединительной муфтой. Это подсоединение, а также система шлангов
отдельных пробок выполнены на основе мягкого поливинилхлоридного шланга.
Концы шлангов надеваются на соответствующие соединительные шланговые
наконечники T- или< - образных элементов.
3. Функции
Расположенный в пробке клапан в комбинации с поплавком и механизмом тяг
поплавка управляет процессом доливки в зависимости от необходимого
количества воды. В системе Aquamatic возникающее давление воды на клапана
обеспечивает перекрытие подвода воды и надежное запирание клапана. В
системе BFS с помощью поплавка и поплавкового механизма тяг, системы
рычагов при достижении максимального уровня заполнения клапан
закрывается с пятикратным усилением выталкивающей силы и, таким образом,
подача воды надежно прекращается .
минимум 3 м
