B 7
0401.RUS

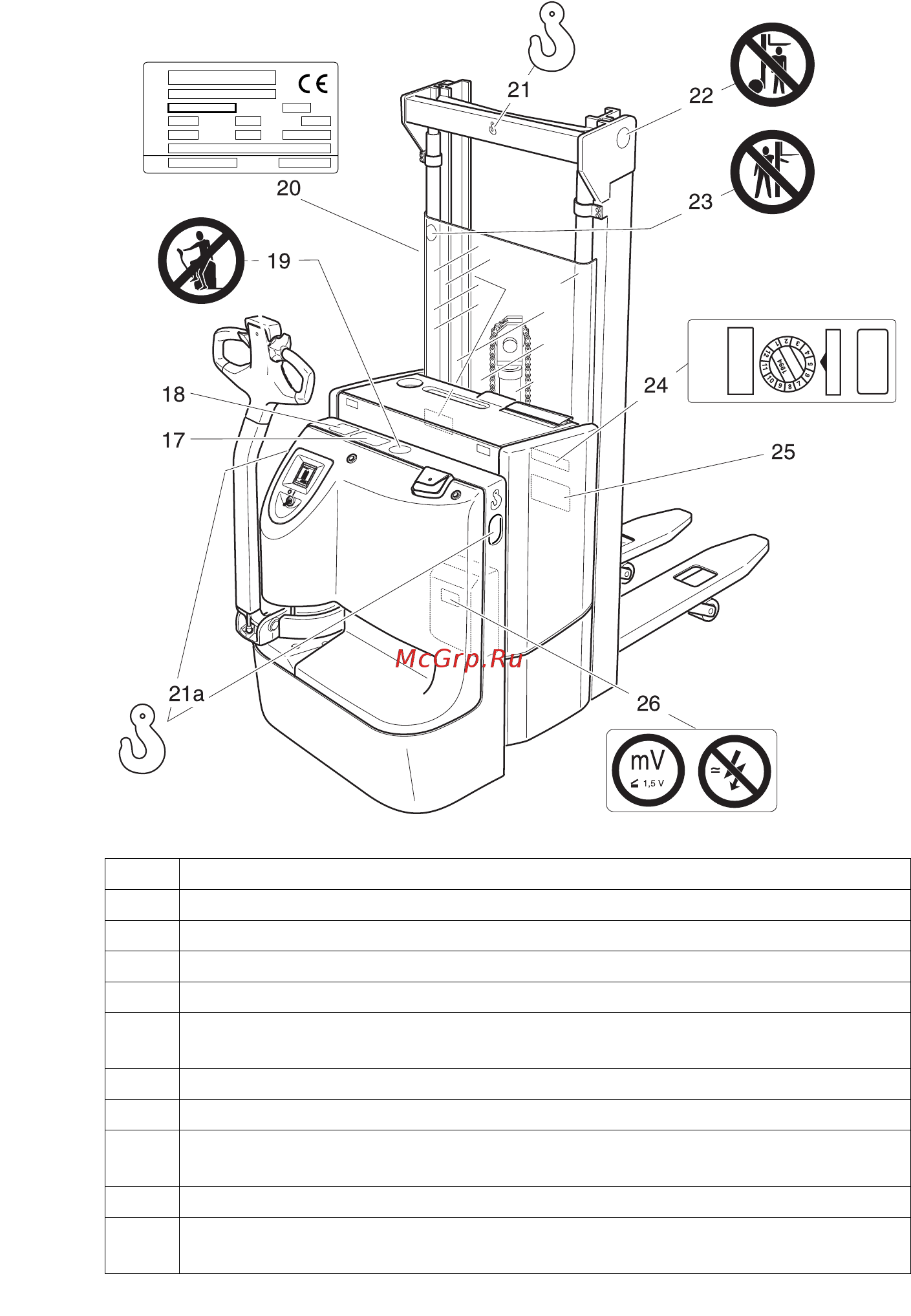

4 Места нанесения маркировки и прикрепления щитков спецификаций
Поз. Обозначение
17 Грузоподъемность подъемного цилиндра колесной консоли
18 Грузоподъемность
19 Запрещающий знак "Пассажиров не брать"
20 Щиток с указанием типа машины
21 Точка строповки при перегрузке кранов (21a) (только для машины типа
EJC-Z)
22 Зарещающий щиток "Не проходить под грузом"
23 Запрещающий щиток "Не прикасаться к подъемной оснастке"
24 Щиток о прохождении проверки согласно UVV (Правил техники
безопасности)
25 Щиток с указанием типа аккумулятора
26 Предупреждающий щиток "Внимание: Электронное оборудование
низкого напряжения"
kg
kg mm kg
Xxx
Xxxx
Xxxxxxx
Xxxxxxxxx
Xxxxxxxxx
Xxxxxxxxxx
Xxxxx
Xxxx
Xxxxxxx
Xxxxxx
Xxxxxx
Xxxxxx
Xxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxx
VkW
Xxxxxxxxx
Xxxxxxxxxx
xxxxxxxxxx
xxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxx
B 7
0401.RUS
4 Места нанесения маркировки и прикрепления щитков спецификаций
Поз. Обозначение
17 Грузоподъемность подъемного цилиндра колесной консоли
18 Грузоподъемность
19 Запрещающий знак "Пассажиров не брать"
20 Щиток с указанием типа машины
21 Точка строповки при перегрузке кранов (21a) (только для машины типа
EJC-Z)
22 Зарещающий щиток "Не проходить под грузом"
23 Запрещающий щиток "Не прикасаться к подъемной оснастке"
24 Щиток о прохождении проверки согласно UVV (Правил техники
безопасности)
25 Щиток с указанием типа аккумулятора
26 Предупреждающий щиток "Внимание: Электронное оборудование
низкого напряжения"
kg
kg mm kg
Xxx
Xxxx
Xxxxxxx
Xxxxxxxxx
Xxxxxxxxx
Xxxxxxxxxx
Xxxxx
Xxxx
Xxxxxxx
Xxxxxx
Xxxxxx
Xxxxxx
Xxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxx
VkW
Xxxxxxxxx
Xxxxxxxxxx
xxxxxxxxxx
xxxxxxxx
Xxxxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxx
Xxxxxxxxxxxxxxxxxx
