C 3
0401.RUS
3 Перемещение машины с отключенным приводом
f
Данный режим запрещено использовать на подъемах и спусках.
В случае, если машину после возникновения неисправности, влияющей на
ходовую часть, нужно все же передвинуть, следует соблюдать такую
последовательность операций:
– Главный рубильник перевести в
положение "Выкл." ("AUS").
– Перевести ключ в замке зажигания в
положение "0" и вытащить ключ.
– Обезопасить машину от скатывания.
– Открыть и снять передний капот (см.
главу F).

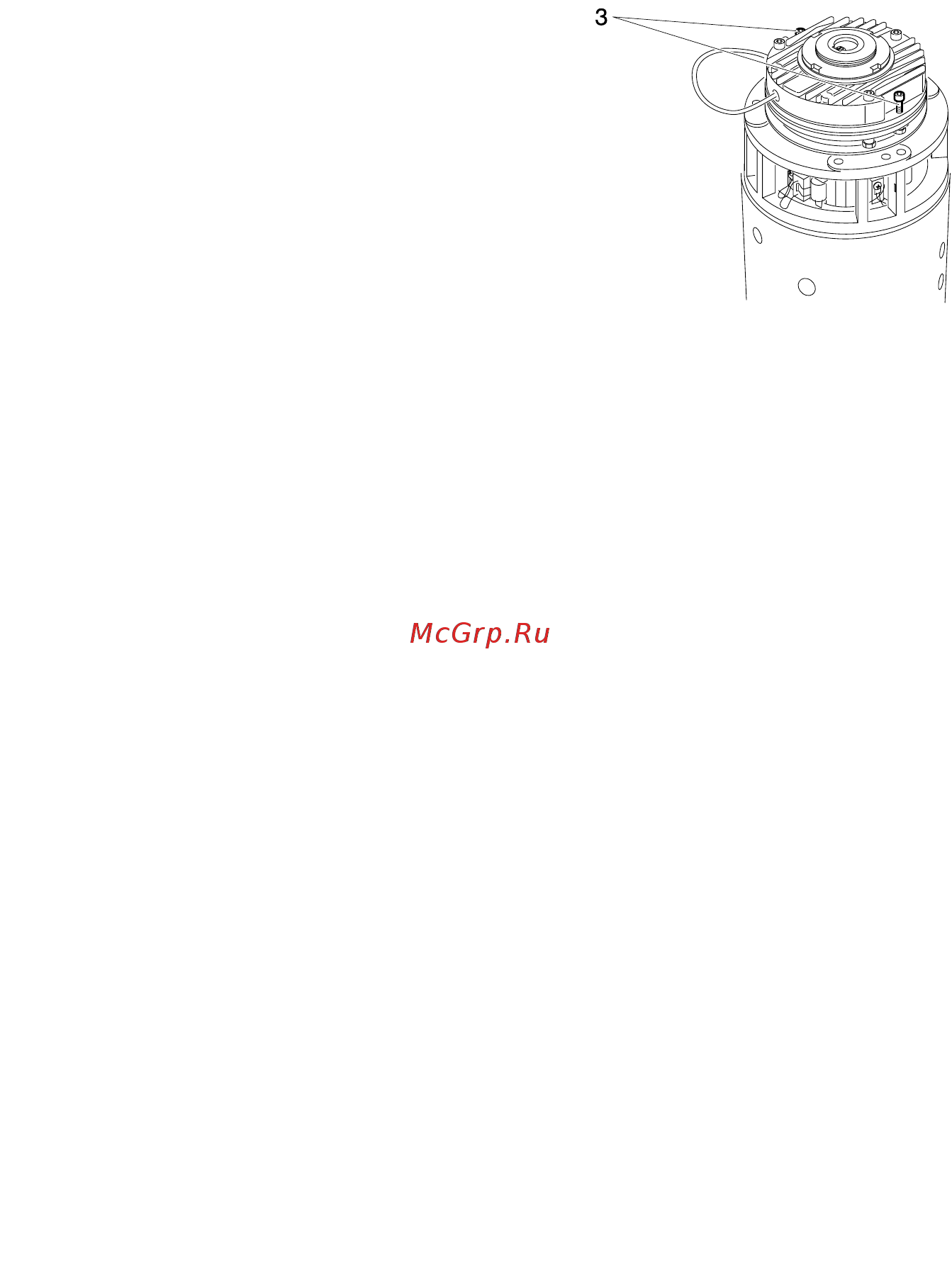

– Повернуть винты (3) до отказа против
часовой стрелки.
Электромагнитная тормозная система
отключается. Теперь машину можно
передвигать.
f
В месте назначения следует снова привести в первоначальное состояние
тормозную систему! Машину не разрешается ставить на стоянку с
расторможенной тормозной системой!
– Повернуть винты (3) опять до отказа по часовой стрелке.
Тормозная система снова восстановлена.
C 3
0401.RUS
3 Перемещение машины с отключенным приводом
f
Данный режим запрещено использовать на подъемах и спусках.
В случае, если машину после возникновения неисправности, влияющей на
ходовую часть, нужно все же передвинуть, следует соблюдать такую
последовательность операций:
– Главный рубильник перевести в
положение "Выкл." ("AUS").
– Перевести ключ в замке зажигания в
положение "0" и вытащить ключ.
– Обезопасить машину от скатывания.
– Открыть и снять передний капот (см.
главу F).
– Повернуть винты (3) до отказа против
часовой стрелки.
Электромагнитная тормозная система
отключается. Теперь машину можно
передвигать.
f
В месте назначения следует снова привести в первоначальное состояние
тормозную систему! Машину не разрешается ставить на стоянку с
расторможенной тормозной системой!
– Повернуть винты (3) опять до отказа по часовой стрелке.
Тормозная система снова восстановлена.
