![Jungheinrich EFG 535 Инструкция по эксплуатации онлайн [20/117] 337136](/views2/1402442/page20/bg14.png)
B 9
0708.RUS

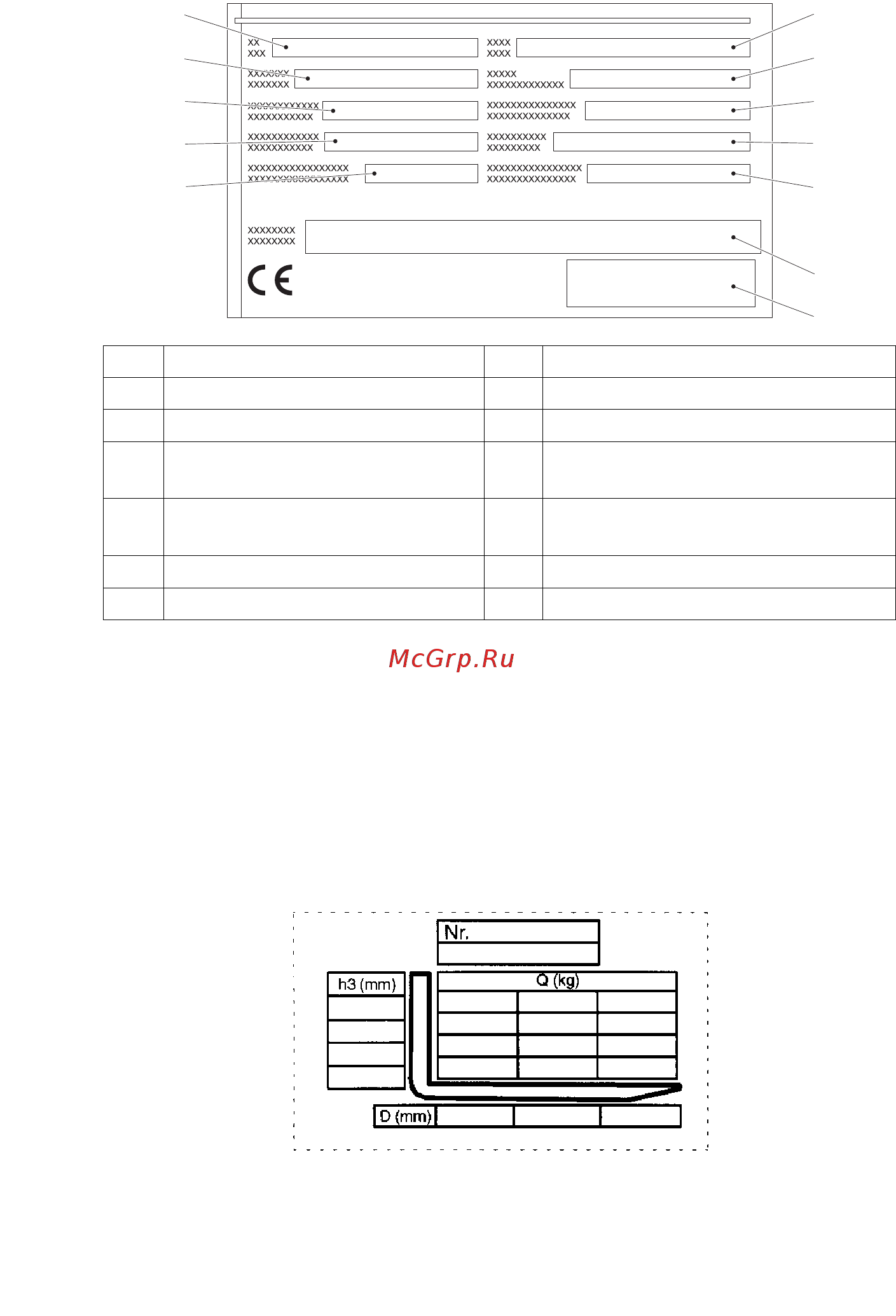

4.1 Фирменная табличка, подъемно-транспортное средство
Z
При вопросах о подъемно-транспортном средстве или о заказе запасных
частей просьба указывать серийный номер (23).
4.2 Диаграмма нагрузки для подъемно-транспортного средства
Диаграмма нагрузки для подъемно-транспортного средства содержит сведения
о грузоподъемности Q подъемно-транспортного средства в кг при вертикально
поставленном подъемном устройстве. В таблице указана величина
максимальной грузоподъемности при определенном центре тяжести груза D (в
мм) и желаемой высоте подъема H (в мм)
Пример нахождения максимальной грузоподъемности:
При центре тяжести груза D 600 мм и при максимальной высоте подъема H 3600
мм максимальная грузоподъемность Q составляет 1105 кг.
Поз. Наименование Поз. Наименование
22 Тип 28 Изготовитель
23 Серийный номер 29 Вес аккумулятора мин./макс. в кг
24 Номинальная
грузоподъемность в кг
30 Мощность привода в кВт
25 Напряжение аккумулятора в В 31 Расстояние до центра тяжести
груза в мм
26 Вес без аккумулятора в кг 32 Год выпуска
27 Логотип изготовителя 33 Версия
28
27
2926
3025
3124
3223
3322
4250
3600
2900
1250 1250
850
500
600 700
1105
1105
850
850
850
600
Пример:
B 9
0708.RUS
4.1 Фирменная табличка, подъемно-транспортное средство
Z
При вопросах о подъемно-транспортном средстве или о заказе запасных
частей просьба указывать серийный номер (23).
4.2 Диаграмма нагрузки для подъемно-транспортного средства
Диаграмма нагрузки для подъемно-транспортного средства содержит сведения
о грузоподъемности Q подъемно-транспортного средства в кг при вертикально
поставленном подъемном устройстве. В таблице указана величина
максимальной грузоподъемности при определенном центре тяжести груза D (в
мм) и желаемой высоте подъема H (в мм)
Пример нахождения максимальной грузоподъемности:
При центре тяжести груза D 600 мм и при максимальной высоте подъема H 3600
мм максимальная грузоподъемность Q составляет 1105 кг.
Поз. Наименование Поз. Наименование
22 Тип 28 Изготовитель
23 Серийный номер 29 Вес аккумулятора мин./макс. в кг
24 Номинальная
грузоподъемность в кг
30 Мощность привода в кВт
25 Напряжение аккумулятора в В 31 Расстояние до центра тяжести
груза в мм
26 Вес без аккумулятора в кг 32 Год выпуска
27 Логотип изготовителя 33 Версия
28
27
2926
3025
3124
3223
3322
4250
3600
2900
1250 1250
850
500
600 700
1105
1105
850
850
850
600
Пример:
