2.5 Индикация на дисплее
2.6 Пульт управления

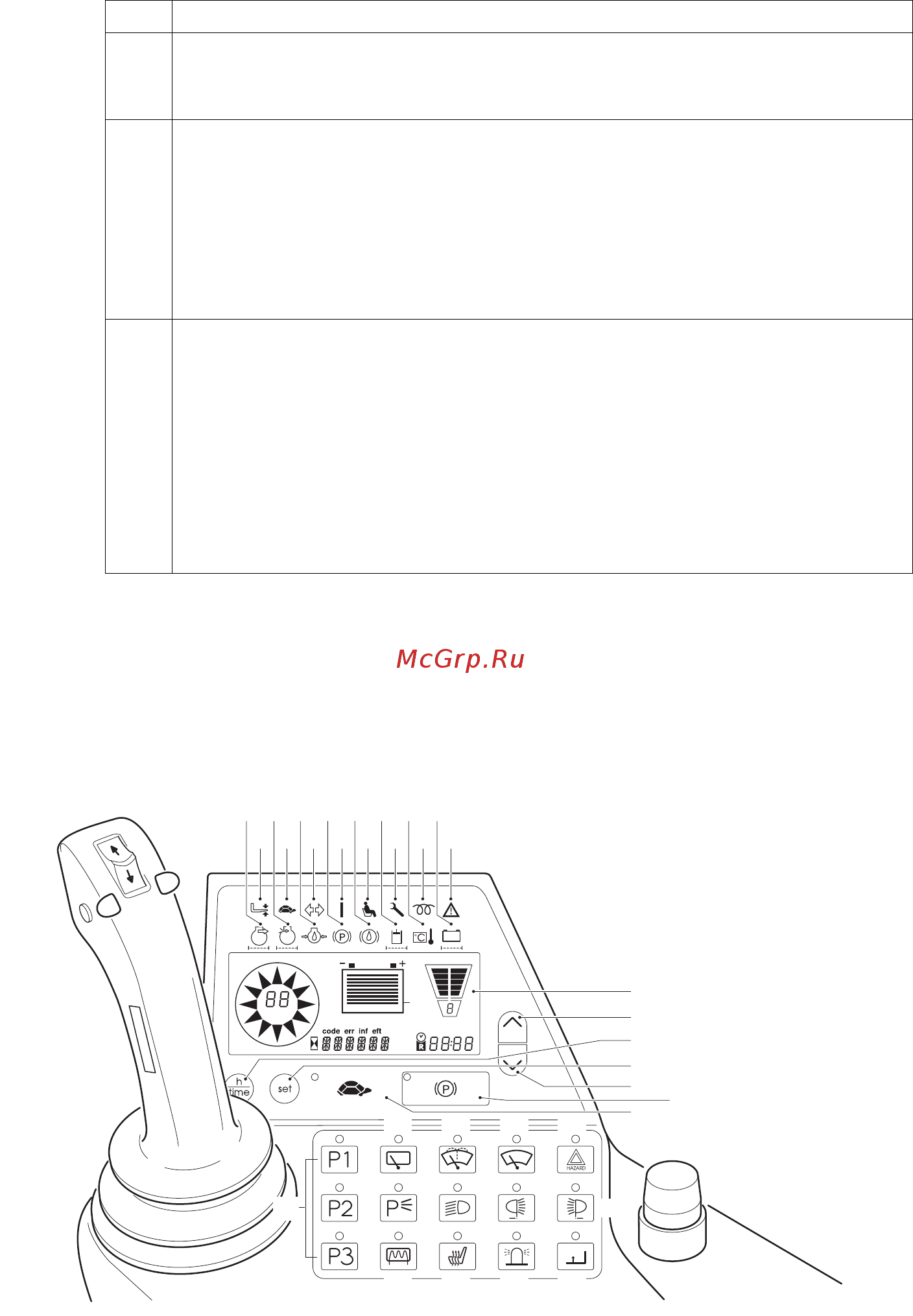

На дисплее пульта управления показываются рабочие параметры, заряд
аккумулятора, рабочие часы, а также сбои и иная информация.
Предупредительные знаки указываются на пульте управления в качестве
графических изображений.
Поз. Функция
47 Индикация направления движения и положения колес
– Показывает выбранное направление движения (вперед или назад) и
положение управляемых колес
48 Индикация уровня заряда аккумулятора в %
Указываются сведения об остаточном заряде аккумулятора,
имеющемся в распоряжении.
Индикация 0% = аккумулятор разряжен на 80 %
При индикации 10 % мигает индикация «Осторожно» (42)
При заряде аккумулятора 0% функция подъема отключается через
30 – 40 секунд.
49 Индикация рабочих часов / индикация сбоев
– Индикация рабочих часов:
– eff: индикация общего рабочего времени
Индикация сбоев:
– При появлении сбоя (Err) или предупреждения (Inf) индикация рабочих
часов пропадает. Появляется индикация кода сбоя.
– Если возникают несколько ошибок, то они выводятся поочередно с
интервалом 1,5 секунды. Одновременно подается звуковой
