0707.RUS
E 34
6.5 Управление подъемным
устройством и навесными
приборами (система управления
MULTI-PILOT)
F
Использование системы управления
MULTI-PILOT разрешается только с
сиденья водителя. Водитель должен
пройти инструктаж в управлении
подъемным устройством и
навесными приборами!

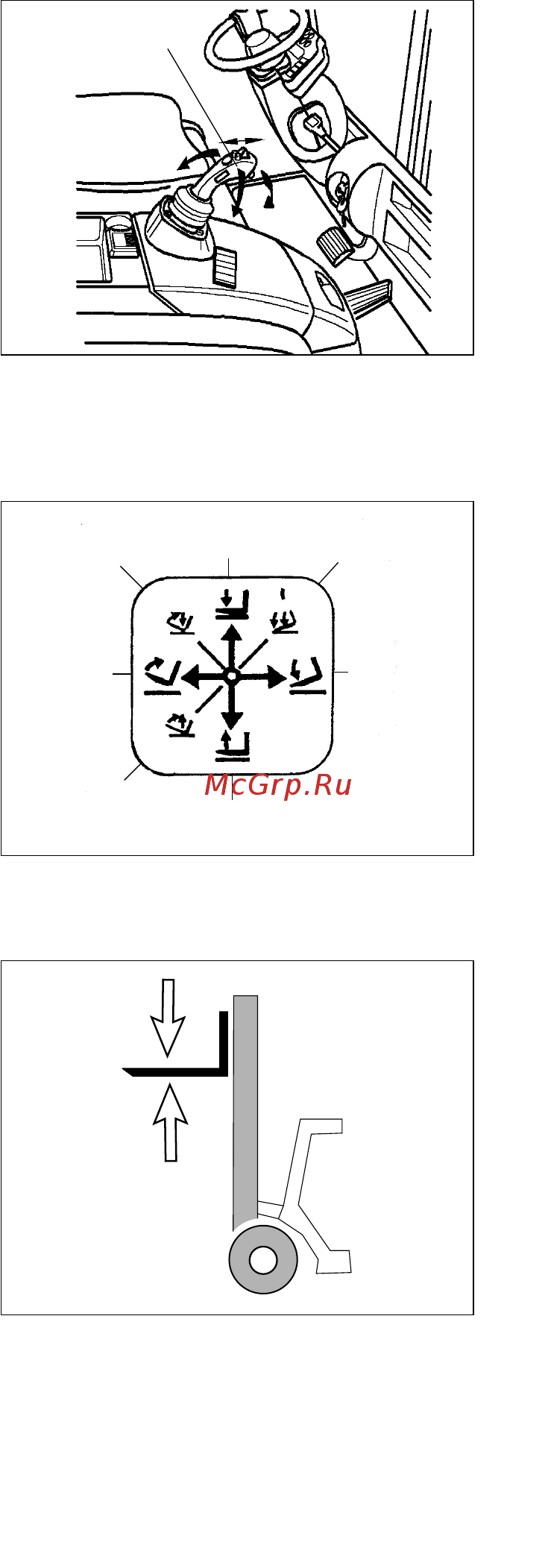

В зависимости от требуемой функции
гидравлической системы нажать на MULTI-PILOT в соответствующем
направлении.
Подъем/опускание вил
– Для подъема вилочной каретки
нажать на MULTI-PILOT (8) назад
(108).
– Для опускания вилочной каретки
нажать на MULTI-PILOT (8) вперед
(105).
Наклон подъемного устройства
вперед/назад
F
При наклоне мачты назад не допускается попадание конечностей между
мачтой и передней стенкой.
– Для наклона подъемного
устройства назад MULTI-PILOT (8)
нажать влево (110).
– Для наклона подъемного
устройства вперед MULTI-PILOT (8)
нажать вправо (107).
Комбинированные функции
– Для одновременного опускания
вилочной каретки и наклона
подъемного устройства вперед
систему управления MULTI-PILOT необходимо нажать вперед и направо
(104).
8
MP-Symbole
106
107
108
109
110
111
105
105
108
0707.RUS
E 34
6.5 Управление подъемным
устройством и навесными
приборами (система управления
MULTI-PILOT)
F
Использование системы управления
MULTI-PILOT разрешается только с
сиденья водителя. Водитель должен
пройти инструктаж в управлении
подъемным устройством и
навесными приборами!
В зависимости от требуемой функции
гидравлической системы нажать на MULTI-PILOT в соответствующем
направлении.
Подъем/опускание вил
– Для подъема вилочной каретки
нажать на MULTI-PILOT (8) назад
(108).
– Для опускания вилочной каретки
нажать на MULTI-PILOT (8) вперед
(105).
Наклон подъемного устройства
вперед/назад
F
При наклоне мачты назад не допускается попадание конечностей между
мачтой и передней стенкой.
– Для наклона подъемного
устройства назад MULTI-PILOT (8)
нажать влево (110).
– Для наклона подъемного
устройства вперед MULTI-PILOT (8)
нажать вправо (107).
Комбинированные функции
– Для одновременного опускания
вилочной каретки и наклона
подъемного устройства вперед
систему управления MULTI-PILOT необходимо нажать вперед и направо
(104).
8
MP-Symbole
106
107
108
109
110
111
105
105
108
