E 37
0707.RUS

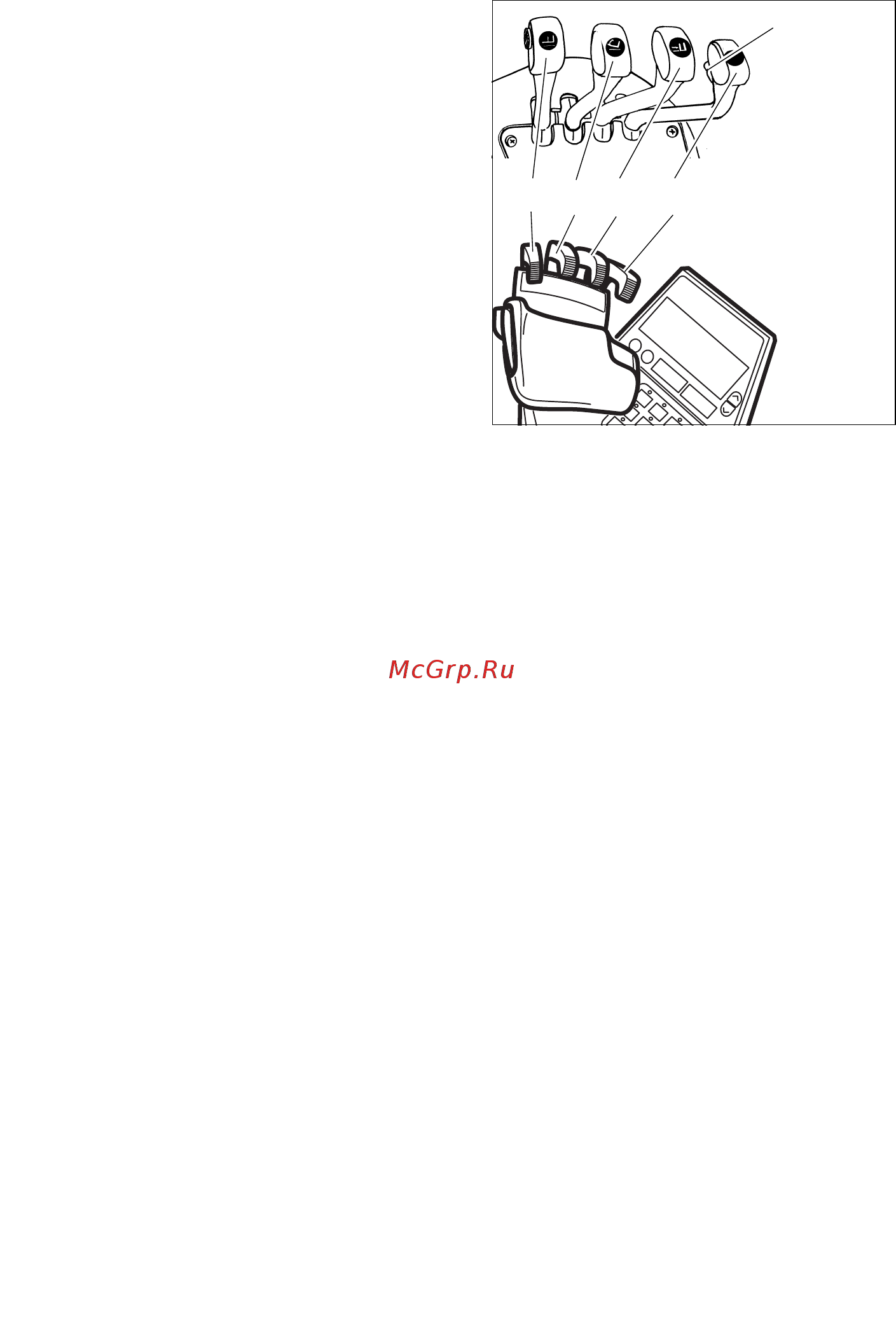

6.6 Управление подъемным
устройством и навесными
приборами (система управления
SOLO-PILOT + Fingertip)
F
Использование системы управления
SOLO-PILOT можно осуществлять
только с сиденья водителя. Водитель
должен пройти инструктаж в
управлении подъемным устройством
и навесными приборами!
Подъем/опускание вил
– Для подъема вилочной каретки
систему управления SOLO-PILOT
(16) потянуть назад.
– Для опускания вилочной каретки
систему управления SOLO-PILOT
(16) нажать вперед.
Наклон подъемного устройства вперед/назад
F
При наклоне мачты назад не допускается попадание конечностей между
мачтой и передней стенкой.
– Для наклона подъемного устройства назад систему управления SOLO-PILOT
(17) потянуть назад.
– Для наклона подъемного устройства вперед систему управления SOLO-
PILOT (17) нажать вперед.
6.6.1 Управление навесным оборудованием (SOLO-PILOT)(o)
F
Соблюдайте инструкцию изготовителя и учитывайте грузоподъёмность
навесного оборудования.
Поднимать людей с помощью подъемного
приспособления запрещается.
– Потянуть рычаг управления дополнительной гидравлической системы
ZH1 (18) для управления навесным приспособлением назад или толкнуть
вперёд (например, для работы с приспособлением бокового смещения).
– Потянуть рычаг управления дополнительной гидравлической системы
ZH2 (19) для управления навесным приспособлением назад или толкнуть
вперёд (например, для работы с вилочным подъёмным устройством).
– Путем нажатия кнопки (20) рычаг управления ZH2 (19) можно переключить на
дополнительную гидравлическую систему ZH3. Активация дополнительной
гидравлической системы ZH3 возможна только при нажатой кнопке (20) и при
нулевом положении рычага управления.
Потянуть рычаг управления
дополнительной гидравлической системы ZH2 (19) для управления навесным
приспособлением назад или толкнуть вперёд.
После отпускания кнопки (20)
и возвращения рычага управления в нулевое положение дополнительная
гидравлическая система ZH3 деактивируется.
Скорость подъема гидравлического цилиндра регулируется наклоном рычага
управления.
После отпускания рычага управления он самостоятельно
возвращается в нейтральное положение, и рабочее приспособление замирает
в достигнутой позиции.
M
Рычаг управления следует нажимать осторожно, без рывков.
При достижении
концевого упора
рабочего приспособления рычаг управления следует сразу
отпустить.
16 17 18
20
19
E 37
0707.RUS
6.6 Управление подъемным
устройством и навесными
приборами (система управления
SOLO-PILOT + Fingertip)
F
Использование системы управления
SOLO-PILOT можно осуществлять
только с сиденья водителя. Водитель
должен пройти инструктаж в
управлении подъемным устройством
и навесными приборами!
Подъем/опускание вил
– Для подъема вилочной каретки
систему управления SOLO-PILOT
(16) потянуть назад.
– Для опускания вилочной каретки
систему управления SOLO-PILOT
(16) нажать вперед.
Наклон подъемного устройства вперед/назад
F
При наклоне мачты назад не допускается попадание конечностей между
мачтой и передней стенкой.
– Для наклона подъемного устройства назад систему управления SOLO-PILOT
(17) потянуть назад.
– Для наклона подъемного устройства вперед систему управления SOLO-
PILOT (17) нажать вперед.
6.6.1 Управление навесным оборудованием (SOLO-PILOT)(o)
F
Соблюдайте инструкцию изготовителя и учитывайте грузоподъёмность
навесного оборудования.
Поднимать людей с помощью подъемного
приспособления запрещается.
– Потянуть рычаг управления дополнительной гидравлической системы
ZH1 (18) для управления навесным приспособлением назад или толкнуть
вперёд (например, для работы с приспособлением бокового смещения).
– Потянуть рычаг управления дополнительной гидравлической системы
ZH2 (19) для управления навесным приспособлением назад или толкнуть
вперёд (например, для работы с вилочным подъёмным устройством).
– Путем нажатия кнопки (20) рычаг управления ZH2 (19) можно переключить на
дополнительную гидравлическую систему ZH3. Активация дополнительной
гидравлической системы ZH3 возможна только при нажатой кнопке (20) и при
нулевом положении рычага управления.
Потянуть рычаг управления
дополнительной гидравлической системы ZH2 (19) для управления навесным
приспособлением назад или толкнуть вперёд.
После отпускания кнопки (20)
и возвращения рычага управления в нулевое положение дополнительная
гидравлическая система ZH3 деактивируется.
Скорость подъема гидравлического цилиндра регулируется наклоном рычага
управления.
После отпускания рычага управления он самостоятельно
возвращается в нейтральное положение, и рабочее приспособление замирает
в достигнутой позиции.
M
Рычаг управления следует нажимать осторожно, без рывков.
При достижении
концевого упора
рабочего приспособления рычаг управления следует сразу
отпустить.
16 17 18
20
19
