Zelmer 24Z014 [4/48] Montaż korpusu wentylatora

Opis i budowa urządzenia

Wentylator stojący posiada trzy prędkości nawiewu, możliwość ustawienia kierunku nawiewu

w pozycji pionowej oraz obrotową głowicę z płynną oscylacją. Niski poziom hałasu, nieduże zuży-

cie prądu, bezpieczeństwo i wydajny nadmuch to cechy tego wentylatora.

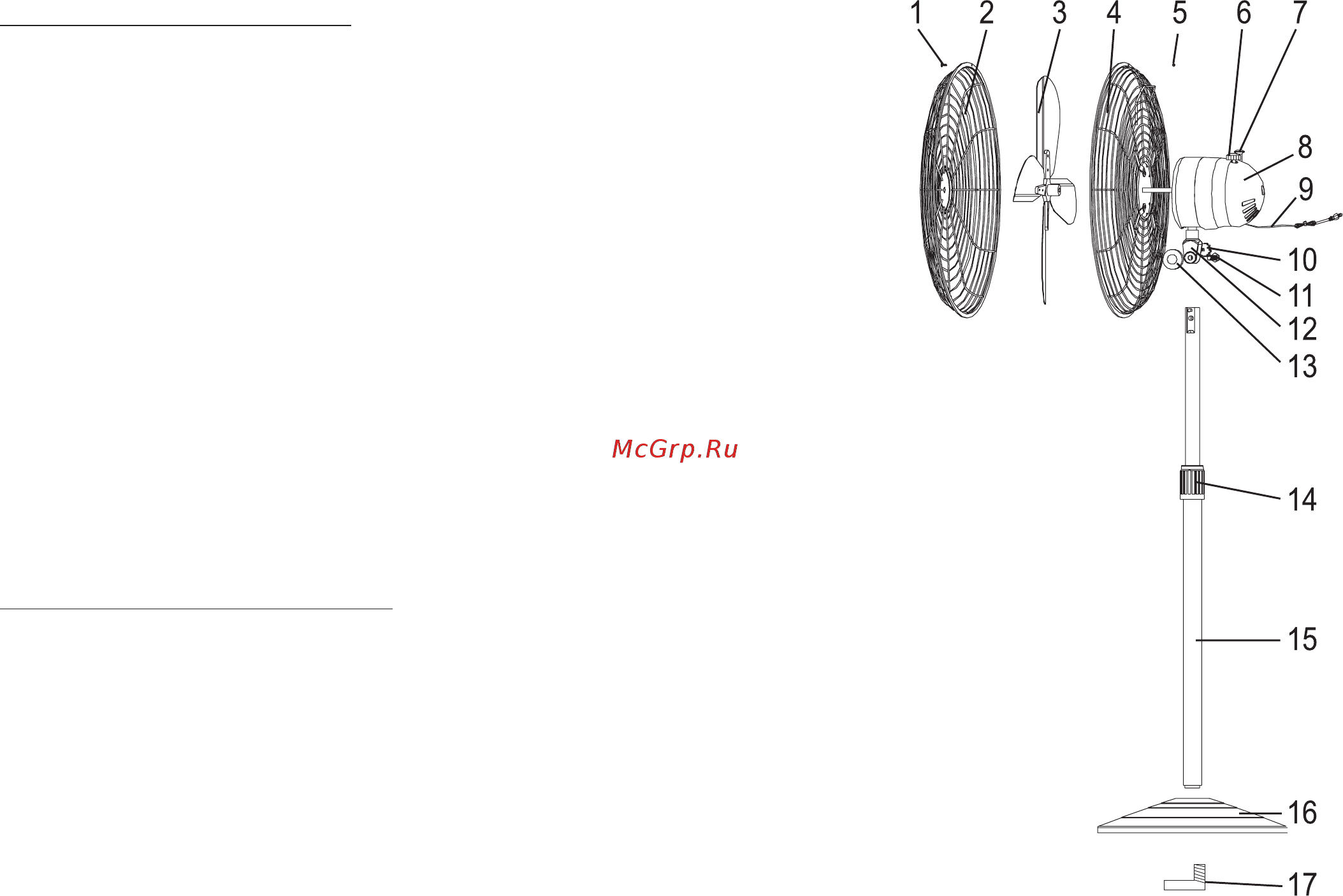

Części składowe:

1. Śruba mocująca osłonę.

2. Osłona przednia.

3. Śmigło.

4. Osłona tylna.

5. Nakrętka.

6. Pokrętło zmiany prędkości obrotowej.

7. Trzpień oscylacji.

8. Korpus silnika.

9. Przewód przyłączeniowy.

10. Pokrętło regulujące głowicę.

11. Śruba mocująca silnik wentylatora ze stojakiem.

12. Przewężenie.

13. Nakrętka.

14. Pierścień regulacji wysokości.

15. Stojak.

16. Podstawa.

17. Śruba łącząca podstawę ze stojakiem.

Montaż korpusu wentylatora

Zakupiony wyrób jest rozmontowany. Przed użyciem starannie zmontuj go kierując się poniższym opisem.

1. Wyjmij wentylator z opakowania. Rozłącz osłonę przednią (2) i osłonę tylną (4), jeżeli są złączone.

2. Odkręć cztery śruby ustalające z korpusu silnika (8), podnieś i dopasuj osłonę tylną (4) (uchwytem do góry)

z czterema otworami gwintowanymi na korpusie silnika (8). Włóż cztery śruby ustalające i dokręć je ściśle do

korpusu silnika (8).

3. Poluzuj śrubę mocującą śmigło (3) i załóż śmigło (3) na wałek silnika, tak aby śruba mocująca znalazła się na

wysokości otworu na wałku silnika i dokręć śrubę w otwór na wałku silnika w celu osadzenia śmigła. Upewnij

się, że śmigło nie ociera o osłony i jest poprawnie zamontowane.

4. Zmontuj osłonę przednią (2) z osłoną tylna (4) dokręcając śrubę mocującą osłonę (1) z nakrętką (5) oraz zatrza-

śnij zaciski mocujące osłonę tylną (4) z osłoną przednią (2).
