4. ПРИНЦИП РАБОТЫ ТЕПЛОВЕНТИЛЯТОРА

Вентилятор затягивает воздух через отверстия воздухозаборной решетки. Воздушный

поток, втянутый вентилятором в корпус, проходя между петлями трубчатых электронагре-

вательных элементов, нагревается и подается в помещение через отверстия воздуховы-

пускной решетки.

Электрические схемы тепловентиляторов приведены в приложении к инструкции №1

5. ТЕХНИЧЕСКИЕ ДАННЫЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр/Модель LT-03PE LT-05PE LT-09PE

Номинальная потребляемая мощность, кВт 3 4,5 9

Частичная потребляемая мощность, кВт 1,5 3 6

Мощность в режиме вентиляции, Вт 30 38 42

Номинальный ток, А 13,2 19,8 13,2

Номинальное напряжение, В ~ Гц 230 ~ 50 230 ~ 50 400 ~ 50

Производительность по воздуху, м

/ч 300 400 850

Площадь обогрева, м

30 45 90

Увеличение температуры воздуха на выходе в

режиме максимальной мощности, °С

37 34 32

Степень защиты IP20 IP20 IP20

Класс электрозащиты I класс I класс I класс

Размеры прибора (ГхВхШ), мм 185х350х245 225х350х245 250х450х315

Работа тепловентилятора возможна в одном из следующих режимов:

- режим « » - вентиляция;

- режим « » - вентиляция с нагревом (неполная мощность);

- режим « » - вентиляция с нагревом (полная мощность для всех моделей).

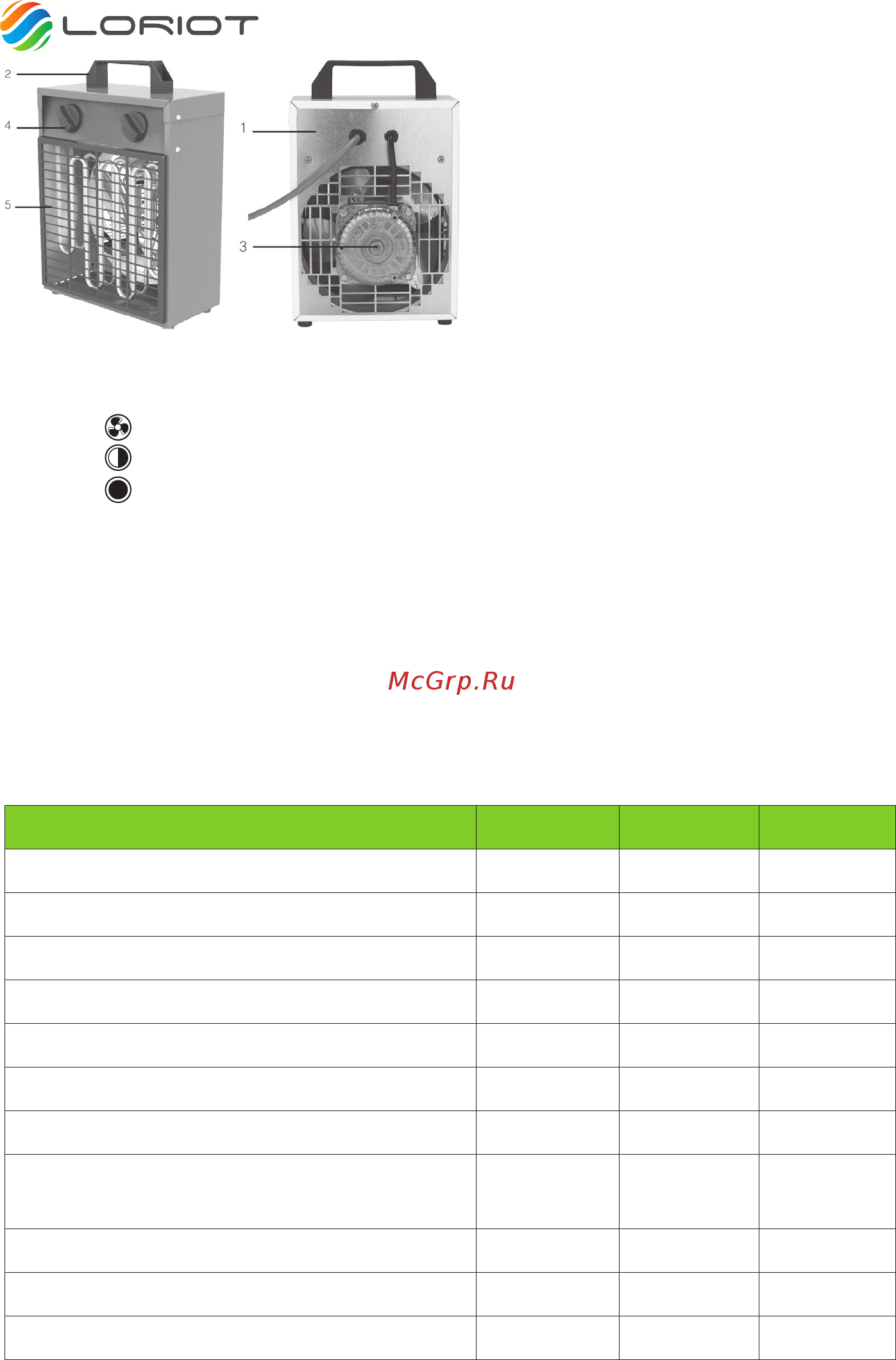

Рис. 1. Устройство прибора

1. Корпус

2. Ручка

3. Вентилятор

4. Панель управления

5. Решетка
