Шаг 5. Присоединение кронштейна для монитора

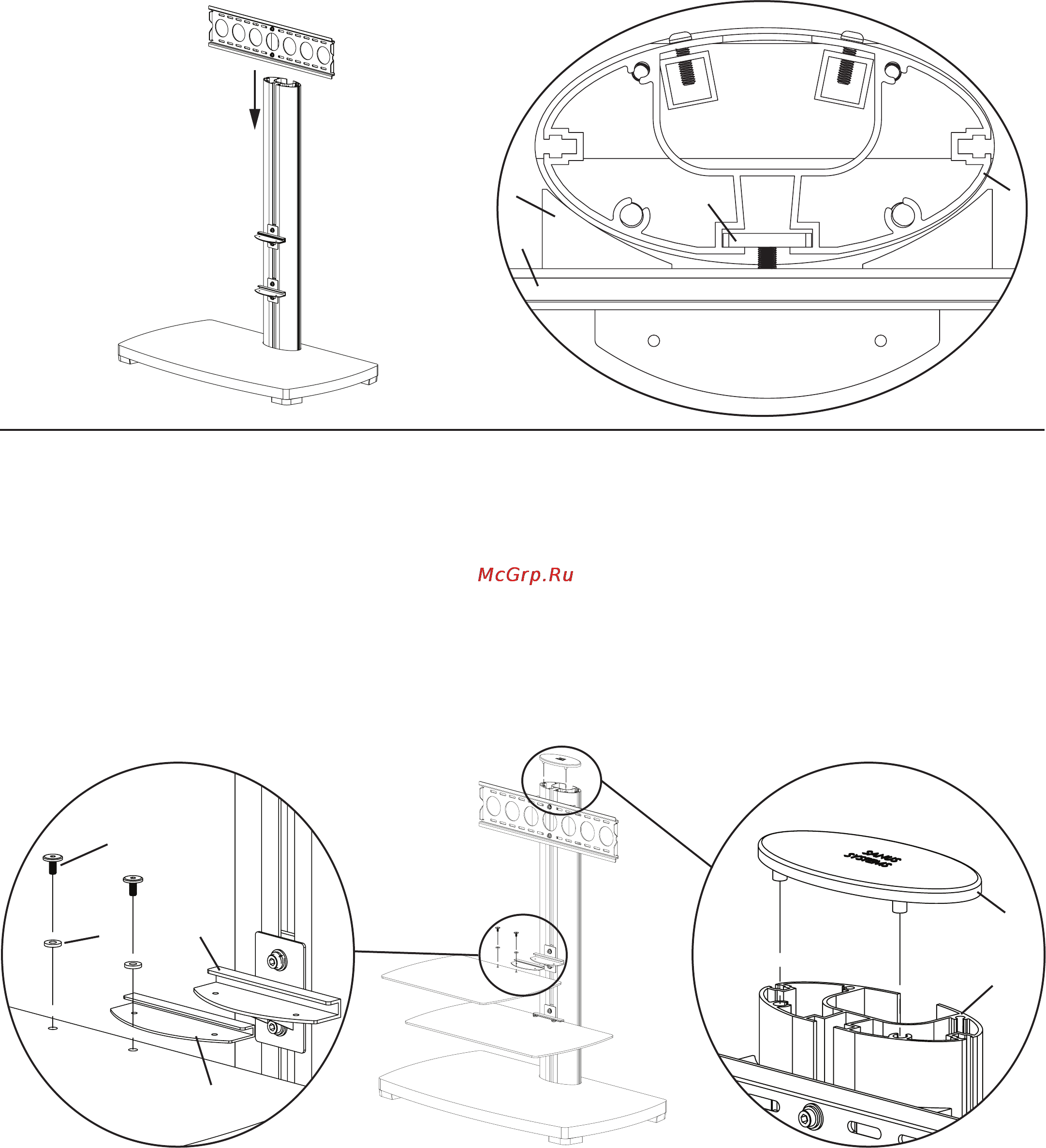

Поместите собранный кронштейн на стойке (g) и опустите его до нужного положения. Крепежная пластина (h) должна

войти в паз на стойке, как показано на рисунке 5 (вид сверху). После того, как кронштейн установлен в требуемое

положение, зафиксируйте его на стойке, затянув шестигранные винты M8 (r) с помощью торцового ключа (oo).

Прикрепите распорки (i) к кронштейну (b), вставив пластиковые выступы распорок в соответствующие овальные

отверстия кронштейна. См. рис. 5 (вид сверху). Возможно, придется ослабить винты M8 в кронштейне для монитора,

чтобы обеспечить пространство для распорок между кронштейном и стойкой.

Примечание: Шестигранные винты M8 должны быть максимально затянуты!

Шаг 6. Присоединение стеклянных полок

Вставьте прокладку для стеклянной полки (l) в паз в стеклянной полке (c,d). Отверстия в прокладке и в стеклянной

полке должны совпадать. Вставьте собранную стеклянную полку в кронштейн для полки (k). Завинтите шестигранные

винты 1/4-20 (s) через пластиковые шайбы (w), прокладку для полки и стеклянную полку в кронштейн для полки. Сильно

затяните шестигранные винты 1/4-20, чтобы надежно закрепить стеклянную полку на кронштейне. Установка крепежных

скоб для монитора показана на рисунке 6 (вид сверху А). Повторите то же самое для другой стеклянной полки.

Теперь установите на стойку (g) сверху колпачок (n). Для этого следует совместить пластиковые штыри снизу колпачка

с соответствующими отверстиями сверху стойки, как показано на увеличенном изображении В к рисунку 6. Сильно

нажмите на колпачок, чтобы он сел на место.

Примечание: Малая стеклянная полка обычно устанавливается над большой стеклянной полкой.
