Шаг 7. Прикрепление крепежных скоб к телевизору с плоской задней панелью

Сначала нужно определить диаметр винта (y,z,aa,bb), который подходит для Вашего телевизора. Для этого попробуйте

вручную ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите

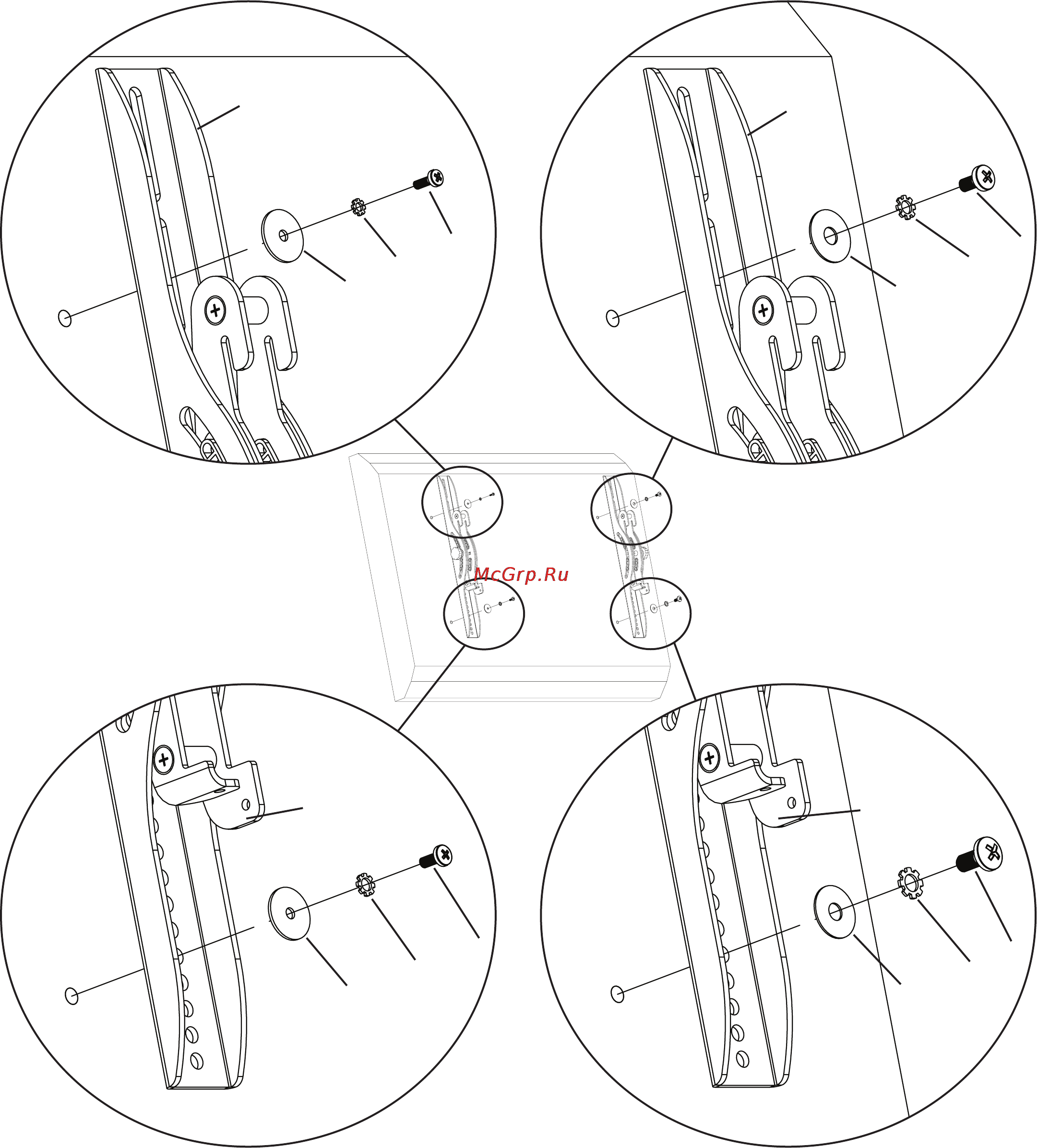

ввинчивать винт! Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через соответствующую

стонорную шайбу (gg,hh,ii,jj), шайбу (kk,ll) и крепежную скобу для монитора (e,f) в заднюю панель телевизора. Крепежные

скобы должны быть прикреплены на одном уровне и центрированы по вертикали. См. соответствующий рисунок ниже.

Примечание: если задняя панель телевизора искривлена, или возле резьбовой вставки имеется мешающий выступ,

см. шаг 8.

Винт диаметра M5 Винт диаметра M8

f e

z bb

hh jj

kk ll
