Шаг 9. Прикрепление телевизора и предохранительного болта

Внимание! Чтобы поднять телевизор, может потребоваться два человека!

Чтобы повесить телевизор на кронштейн (b), сначала повесьте крепежные скобы монитора (e,f) на кронштейн верхней

частью. Скобы монитора повернутся, как показано на увеличенном изображении к рисунку 9a, и зайдут под кронштейн.

Вставьте предохранительные винты (t) в отверстия в нижней части скоб монитора (e,f) и затяните их с помощью

торцового ключа (oo). Крепежные скобы для монитора должны быть зафиксированы за нижним выступом кронштейна

(b), как показано на увеличенном изображении к рисунку 9b. Ослабив фиксирующие ручки на скобах монитора, Вы

сможете изменить положение и ориентацию в пространстве плоскоэкранного телевизора.

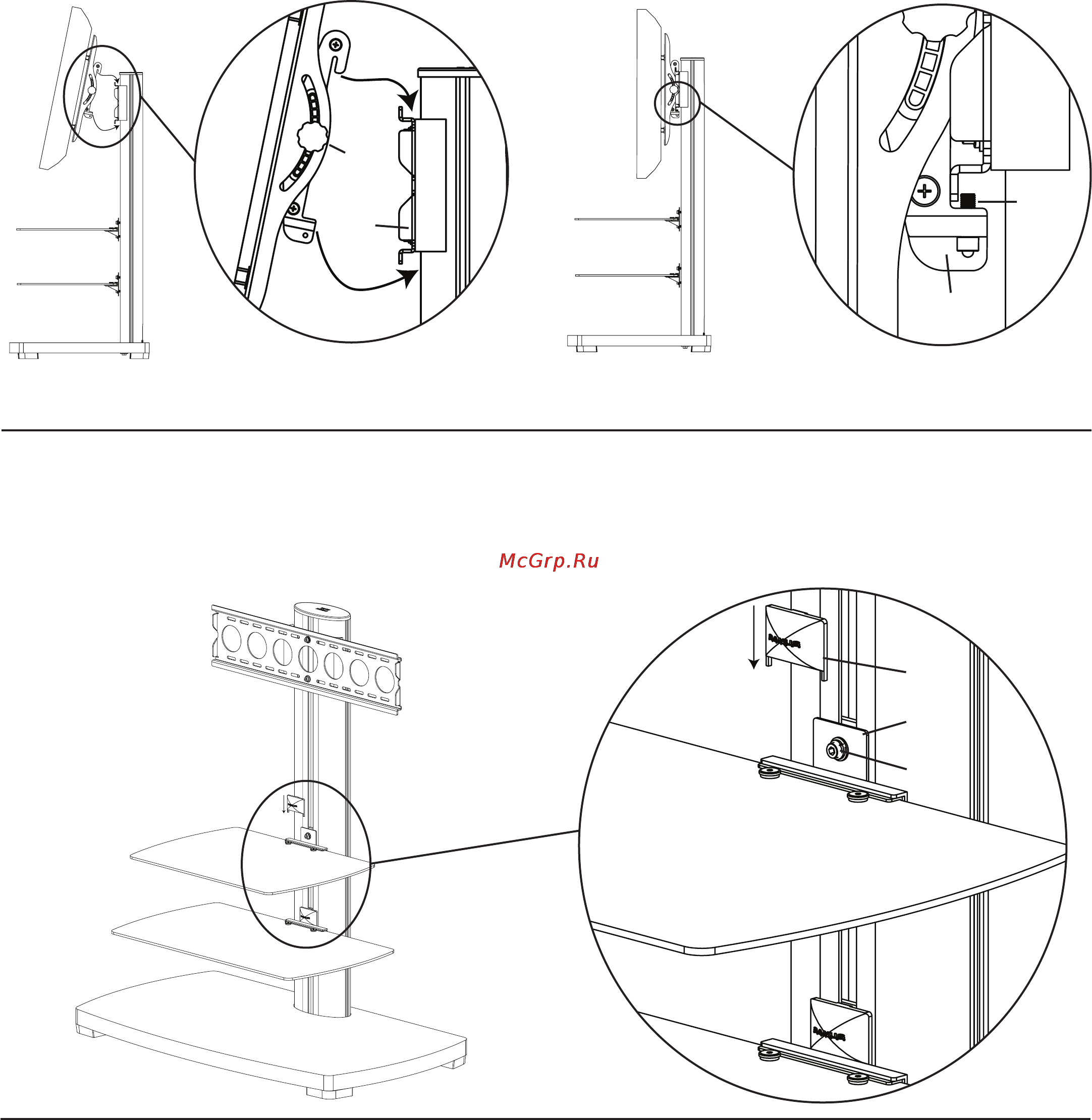

Рисунок 9а Увеличенное изображение Рисунок 9b Увеличенное изображение

e,f

Шаг 10. Колпачок кронштейна для полки

Поместите колпачок кронштейна для полки (m) на кронштейне для полки (k) так, чтобы он скрыл шестигранный

винт M8 (r), как показано на рис. 10.

Рисунок 10 Увеличенное изображение
