• Рис 40 p.41

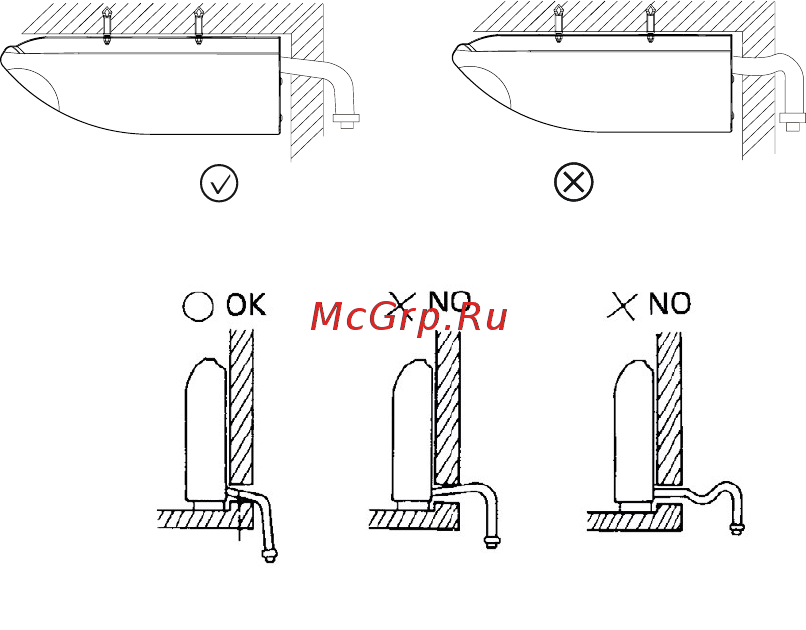

• Защитную трубу для предотвращения ее провисания если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом форма ее подъёма должна быть как можно ближе к вертикали а расстояние от корпуса до подъёма должно быть не менее 200 мм в противном случае при останове кондиционера вода будет переливаться в него конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм он не должен находиться в воде если дренаж выводится непосредственно в канализацию необходимо изогнуть трубу чтобы обеспечить наличие гидрозатвора препятствующего проникновению неприятных запахов в помещение через дренажную трубу p.41
• Проверка дренажа убедитесь в отсутствии препятствий по длине дренажной трубы в строящихся зданиях эту проверку необходимо выполнить до зашивки потолка 1 снимите крышку для тестирования залейте около 2000 мл воды в бачок через трубку для заливки 2 включите питание и запустите кондиционер в режиме охлаждение прислушайтесь к звуку от дренажной тру бы убедитесь в том что вода сливается учитывая длину дренажной трубы вода может появиться с задержкой примерно на 1 минуту проверьте герметичность соединений 3 остановите кондиционер отключите питание установите на место крышку для тестирования p.42
• Внимание в случае обнаружения неисправности ее необходимо немедленно устранить при ремонте и техническом обслуживании кондиционера слейте воду открыв сливную пробку перед началом работы установите пробку на место во избежание утечки p.42
• Установка сливного штуцера p.42
• Рис 41 p.42
• Вставьте прокладку в сливной штуцер затем вставьте штуцер в отверстие поддона наружного блока поверните на 90 градусов чтобы зафиксировать его наденьте на штуцер сливной шланг можно приобрести в магазине если необходимо слить конден сат из наружного блока во время работы в режиме обогрева p.42
