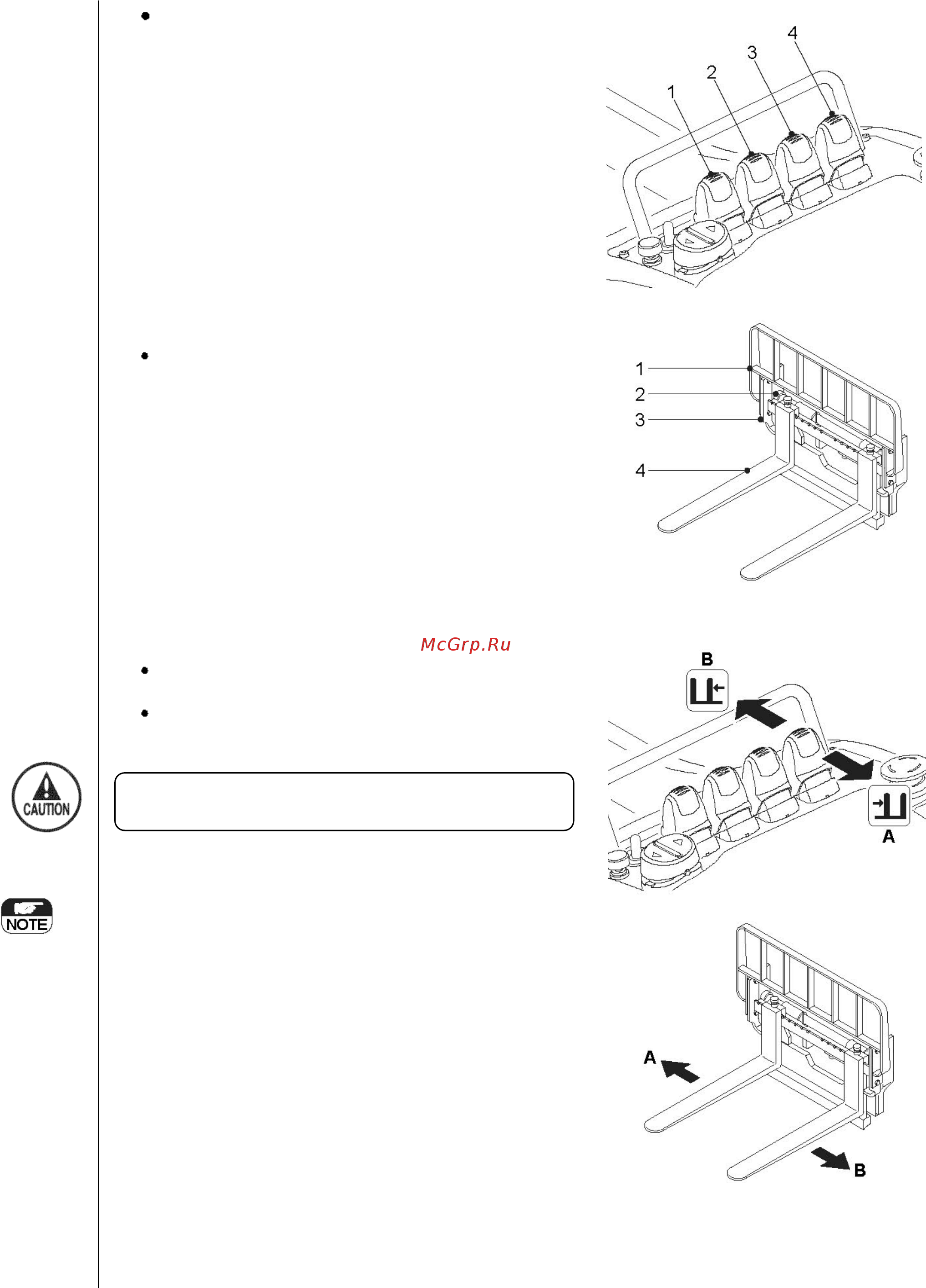

Основные узлы и элементы
Рычаги гидравлических функций
1. Рычаг подъема
2. Рычаг перемещения мачты
3. Рычаг наклона
4. Рычаг устройства бокового смещения
Устройство бокового смещения
1. Решетка ограждения груза
2. Цилиндр смещения каретки
3. Устройство бокового смещения в сборе
4. Вилы
Функционирование устройства бокового смещения
При перемещении рычага на себя вилы будут
двигаться в направлении А.
При перемещении рычага в направлении В, вилы
будут двигаться в направлении В.
Скорость бокового смещения зависит от угла рычага
бокового смещения.
