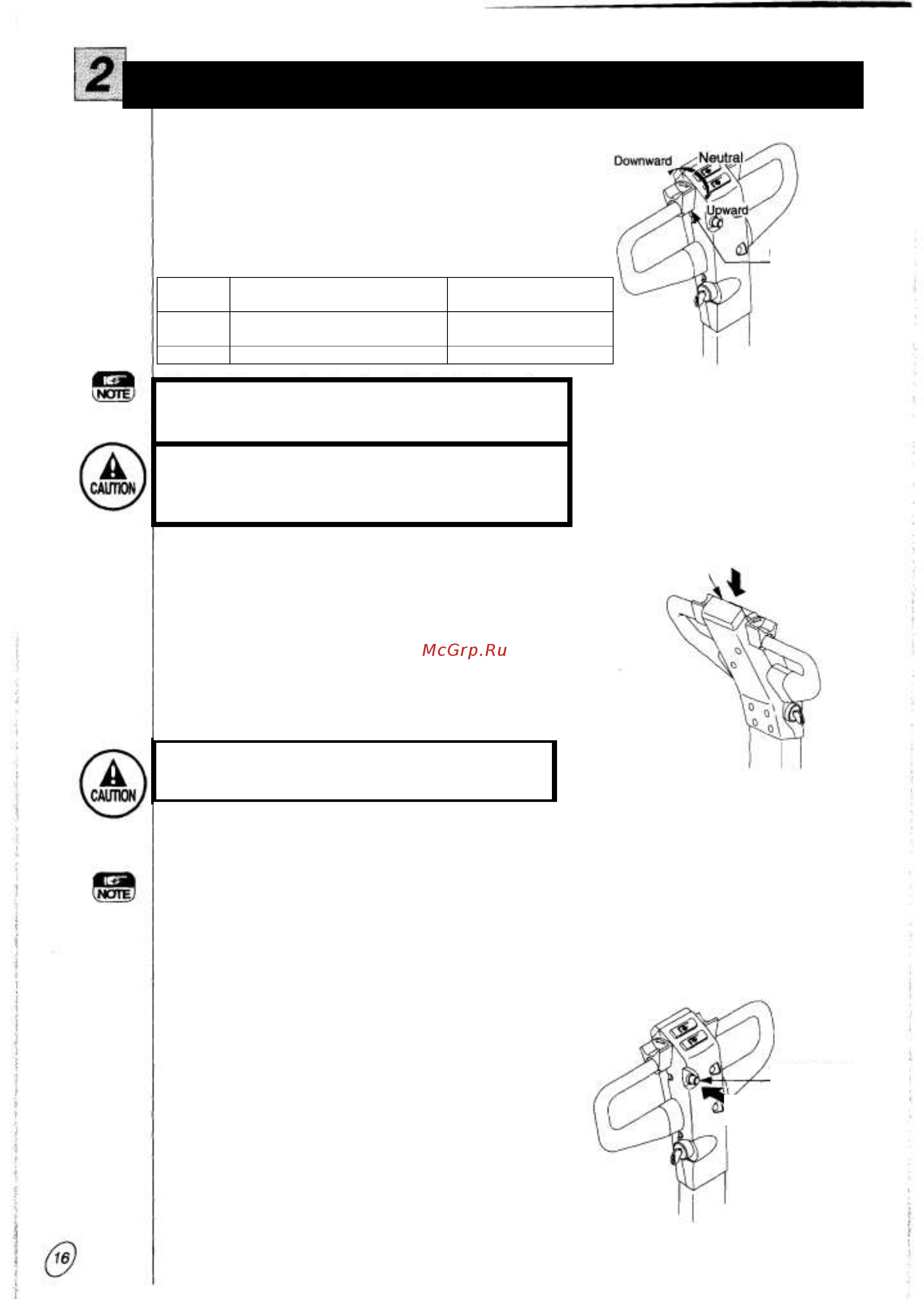

Nichiyu KLD20 [19/57] Наименование узлов перевозчика и их функции
![Nichiyu KLD16 [19/57] Наименование узлов перевозчика и их функции](/views2/1402823/page19/bg13.png)
5)Звуковой сигнал
Нажмите на кнопку, чтобы подать звуковой
сигнал.
Звуковой сигнал
Нажать
Аварийная
кнопка
Ручка
управления
Скорость передвижения в зависимости от угла
поворота ручки управления
Ручка управления будет работать только после
поворота ключа запуска, если рычаг управления
установлен в положении «движение».
3)Ручка управления
Автоматически возвращается в нейтральное
положение
Направление движения в зависимости от поворота
ручки управления
Оператор сопровождает
перевозчик
Оператор стоит на
площадке для ног
К себе
Движение в сторону оператора
Движение в сторону
оператора
От себя
Движение в сторону вил
Движение в сторону вил
При нажатии на аварийную кнопку
отпустите ручку управления
Освобождение аварийной кнопки приведет к
остановке перевозчика
Если перевозчик движется вилами
(платформой) вперѐд, нажатие на аварийную
кнопку не вызывает смены направления
движения.
Наименование узлов перевозчика и их функции
4)Аварийная кнопка
Для перевозчиков с площадкой для оператора и без площадки
для оператора: при нажатии на кнопку перевозчик меняет
направление движения, при котором площадка оператора
находится спереди, на противоположное. Если изначально
перевозчик движется вилами (платформой) вперёд, то при
нажатии кнопки направление движения не меняется.
Для перевозчиков, у которых площадка для оператора
находится в середине, и для тягачей: нажатие аварийной
кнопки вызывает снижение скорости движения перевозчика.
