Hyundai 18D-7E [12/253] 50ds 60ds 70ds 7e
![Hyundai 18D-7E [12/253] 50ds 60ds 70ds 7e](/views2/1402830/page12/bgc.png)
11

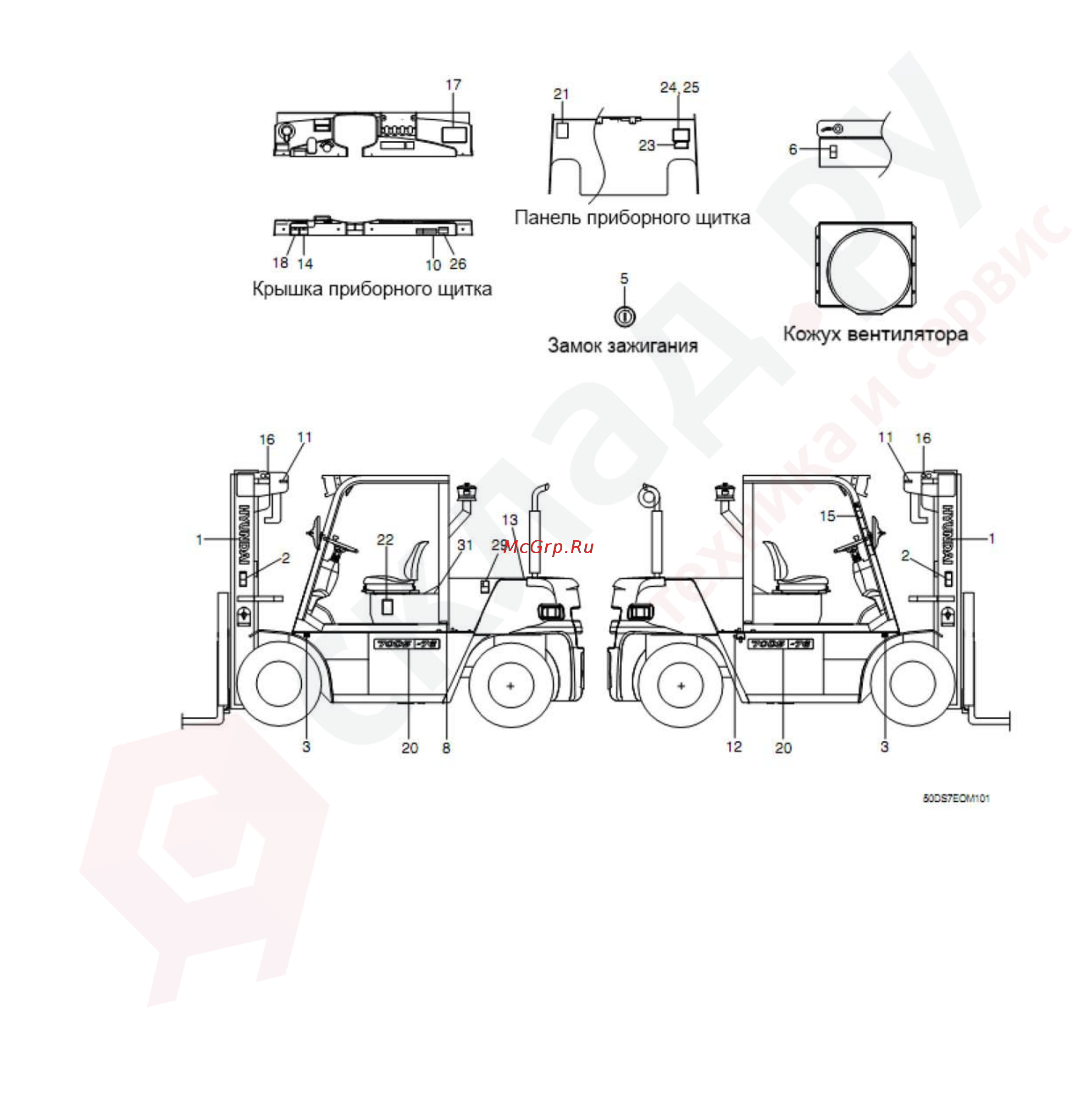

6) 50DS/60DS/70DS-7E
1
Логотип
12
Дизельное топливо
21
Уровень шума
2
Предупреждающая табличка
13
Температура
22
Таблица грузоподъемности
3
Предупреждающая табличка
(шины)
14
Стояночный тормоз
23
Табличка (UL)
5
Ключ зажигания
15
Предупреждающая табличка
24
Заводская табличка (СЕ)
6
Радиатор
и вентилятор
16
Точки крепления
подъемных
тросов
25
Заводская табли
чка (UL)
8
Гидравлическое масло
17
Инструкция по безопасности
26
Предохранители
10
Предупреждающая табличка
18
Тормозная жидкость
29
Информация по подъему
погрузчика
11
Предупреждающая табличка
(руки)
20
Логотип модели
31
Аккумулятор
