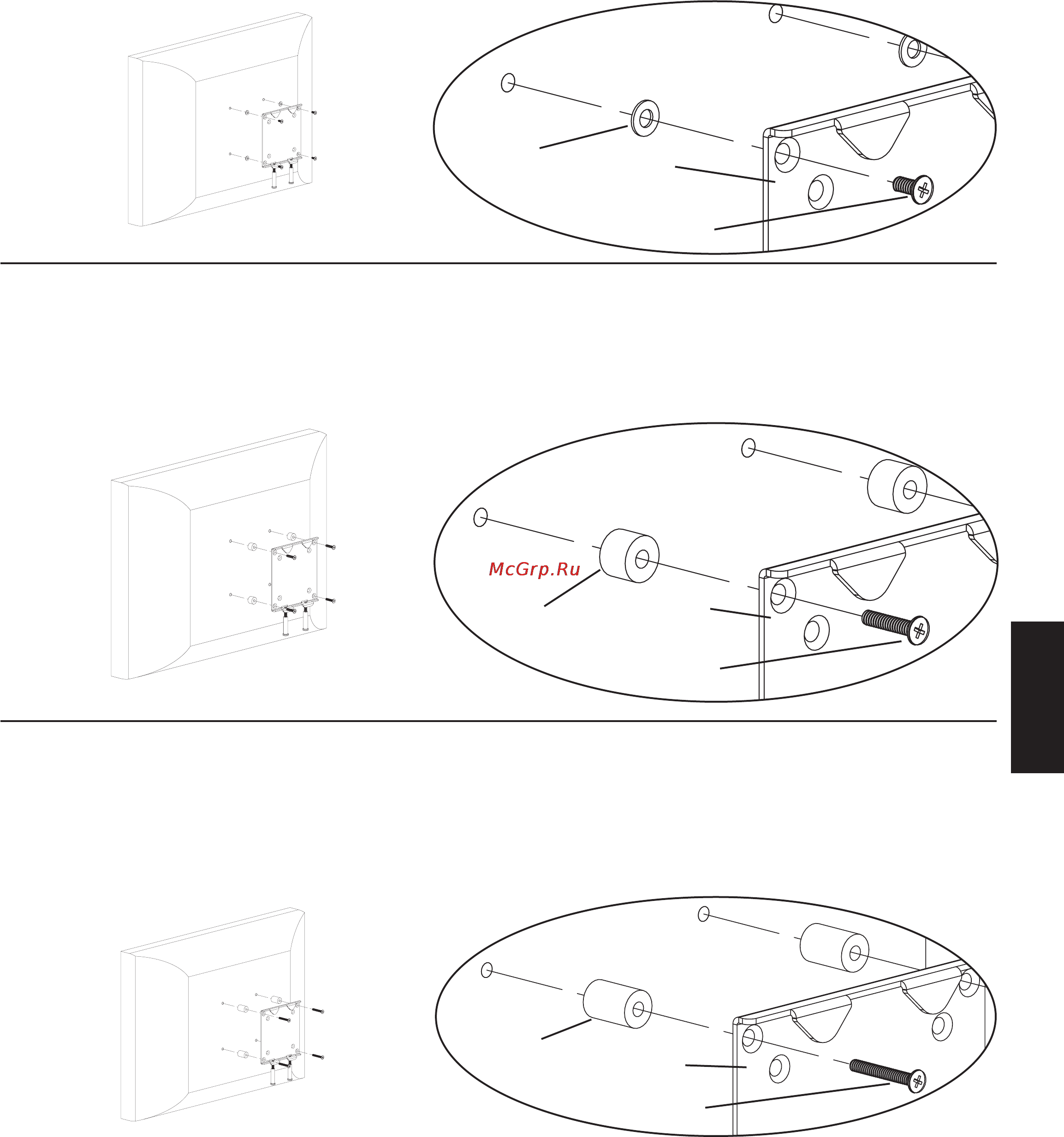

Шаг 3. Установка скобы для монитора на телевизоре с плоской задней панелью

Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 10 мм (e) с шайбой М4 (i), ввинченного через скрытое

отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это сделать, показано на

увеличенном изображении к рисунку 3. Затяните винты с помощью крестообразной отвертки.

Примечание: Если монтажные отверстия на задней панели телевизора углублены, см. шаг 3 или шаг 4.

Рисунок 3 Увеличенное изображение

i

b

e

Шаг 4. Прикрепление крепежных скоб к телевизору с углубленными монтажными отверстиями

Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 20 мм (f) с малой установочной шайбой М4 (j),

ввинченного через скрытое отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это

сделать, показано на увеличенном изображении к рисунку 4. Затяните винты с помощью крестообразной отвертки.

Рисунок 4 Увеличенное изображение

j b

f

Шаг 5. Прикрепление крепежных скоб к телевизору с сильно углубленными монтажными отверстиями

Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 30 мм (g) с большой установочной шайбой М4 (k),

ввинченного через скрытое отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это

сделать, показано на увеличенном изображении к рисунку 5. Затяните винты с помощью крестообразной отвертки.

Рисунок 5 Увеличенное изображение

k

b

g
