3) ЗАПУСК ДВИГАТЕЛЯ С ПОМОЩЬЮ
"ПРИКУРИВАНИЯ"
При запуске двигателя посредством "прикуривания"
придерживайтесь следующей последовательности
действий.
(1) Подсоединение проводов
Используйте для запуска аккумуляторную
батарею той же емкости, что и на заводящемся
экскаваторе.
1 Присоедините красный провод к положительным
клеммам разряженной и действующей
аккумуляторных батарей.
2 Присоедините черный провод к отрицательным
клеммам разряженной и действующей
аккумуляторных батарей.
Обеспечьте хороший контакт проводов с
клеммами батарей. По окончании соединения
проводов проскочит искра.
(2) Запуск двигателя
1 Запустите двигатель с помощью стартового
переключателя.
2 Если двигатель не завелся с первой попытки,
повторите его запуск через 2 минуты.
(3) Снятие проводов "прикуривания"
1 Снимите черный провод.
2 Снимите красный провод, соединяющий
плюсовые (+) клеммы.
3 Дайте поработать двигателю на высоких оборотах
холостого хода до тех пор, пока генератор
полностью не зарядит разряженную
аккумуляторную батарею.
При работе, а также зарядке аккумуляторной
батареи выделяется взрывоопасный газ. Не
допускайте открытого огня или искр вблизи
аккумуляторной батареи
.
Производите зарядку аккумуляторных
батарей в хорошо вентилируемом месте.
Установите машину на грунт или бетон.
Не производите зарядку аккумуляторной
батареи при нахождении погрузчика на
металлическом основании.
Не соединяйте положительную клемму
(+) с отрицательной клеммой (-) при
"прикуривании", так это приведет к
короткому замыканию.
ON
OFF
ST
AR
T

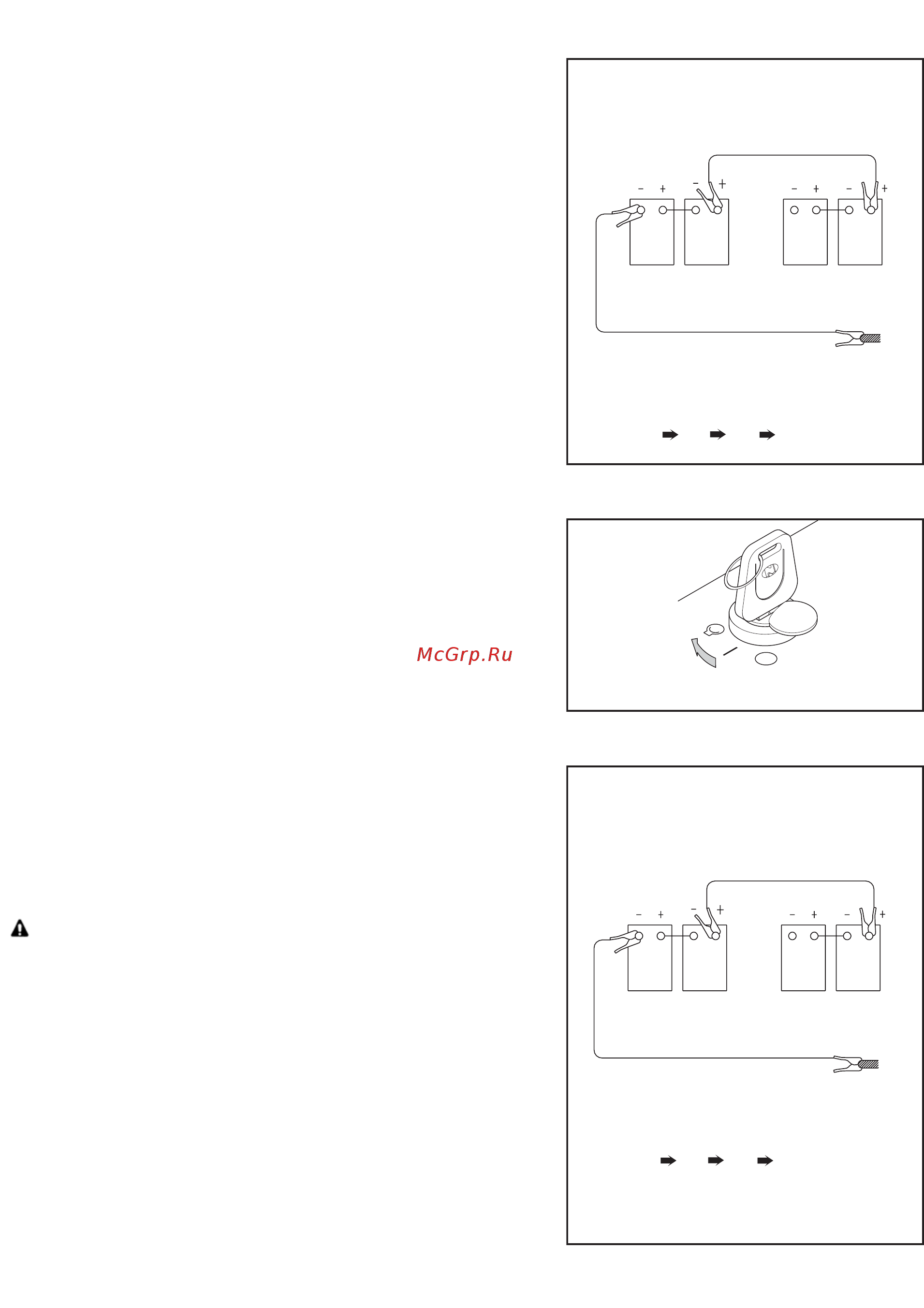

Порядок подсоединения проводов
3
2
1
4
Красный провод
Машина с действующим
(новым) аккумулятором
Машина с
разряженным
аккумулятором
Черный провод
К "массе" машины с
разряженным аккумулятором
Порядок присоединения:
123
4
Порядок отсоединения проводов
3
2
1
4
Красный провод
Машина с действующим
(новым) аккумулятором
Машина с
разряженным
аккумулятором
Черный провод
К "массе" машины с
разряженным аккумулятором
Порядок отсоединения:
4 3 2 1
