4) ОТОБРАЖАЮЩИЙ ДИСПЛЕЙ
Информация о состоянии работы машины считывается контроллером центрального процессора и
может отображаться на панели дисплеев, когда оператор выбирает режим отображения нажатием
переключателя SELECT или кнопки BUZZER STOP на панели дисплеев как показано ниже.

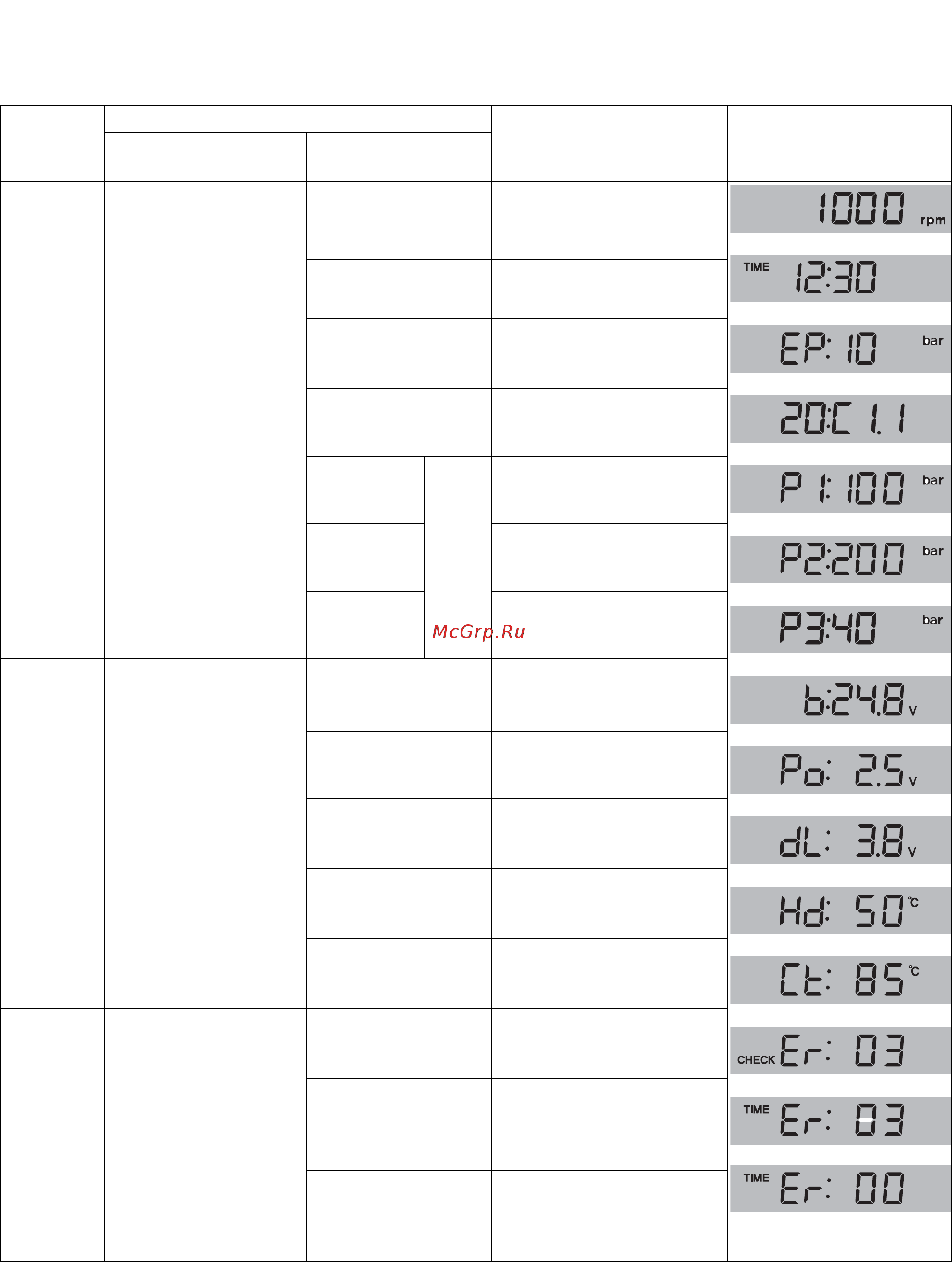

Как выбрать режим отображения
Группа
отобра-
жения
Выбор группы
показателей
Выбор режима
отоб
р
ажения
Наименование
Что показывает панель
дисплеев
Исходное
положение
Скорость двигателя,
об/мин
Нажать SELECT
1 раз
Время
Нажать SELECT
2 раза
Изменение силы
давления (клапан EPPR)
Нажать SELECT
3 раза
Модель и версия
программы ЦПУ
SELECT
4 раза
Давление насоса
входного вала
SELECT
5 раз
Давление насоса
выходного вала
Группа 0
(по умолчанию)
Путь 1:
Ключ зажигания в
позиции ON или
START.
Путь 2:
Нажмите
выключатель
автозамедления Auto
Decel при нажатии
BUZZER STOP
в группах 1-4
SELECT
6 раз
Опция (только если
установлен датчик
давления
)
Давление пилотной
линии
Исходное
Напряжение
аккумулятора (В)
Нажать SELECT
1 раз
Напряжение
потенциометра (В)
Нажать SELECT
2 раза
Напряжение
переключателя скоростей
(В)
Нажать SELECT
3 раза
Температура
гидравлического масла
(°C)
Группа 1
(Напряжение, температура,
давление EPPR, версия программы)
Нажать SELECT один
раз, одновременно
нажимая BUZZER
STOP.
В этой группе
светодиодный
индикатор
переключателя
SELECT горит (ON)
Нажать SELECT
4 раза
Температура
охлаждающей жидкости
(
°C
)
Исходное
Текущая неисправность
Нажать SELECT
1 раз
Записанная в память
неисправность (только
при включенном
зажигании – ON )
Группа 2
(Коды неисправностей)
Нажать SELECT два
раза, одновременно
нажимая BUZZER
STOP.
В этой группе
светодиодный
индикатор
выключателя
звукового сигнала
зуммера (BUZZER
STOP мигает)
Нажать T и
SELECT
одновременно
Стереть записанную в
память неисправность
(только при включенном
зажигании – ON)
4-12
