Doosan DX55W [259/270] Рабочий диапазон
![Doosan DX55W [259/270] Рабочий диапазон](/views2/1402927/page259/bg103.png)
Характеристики OP000661
7-3

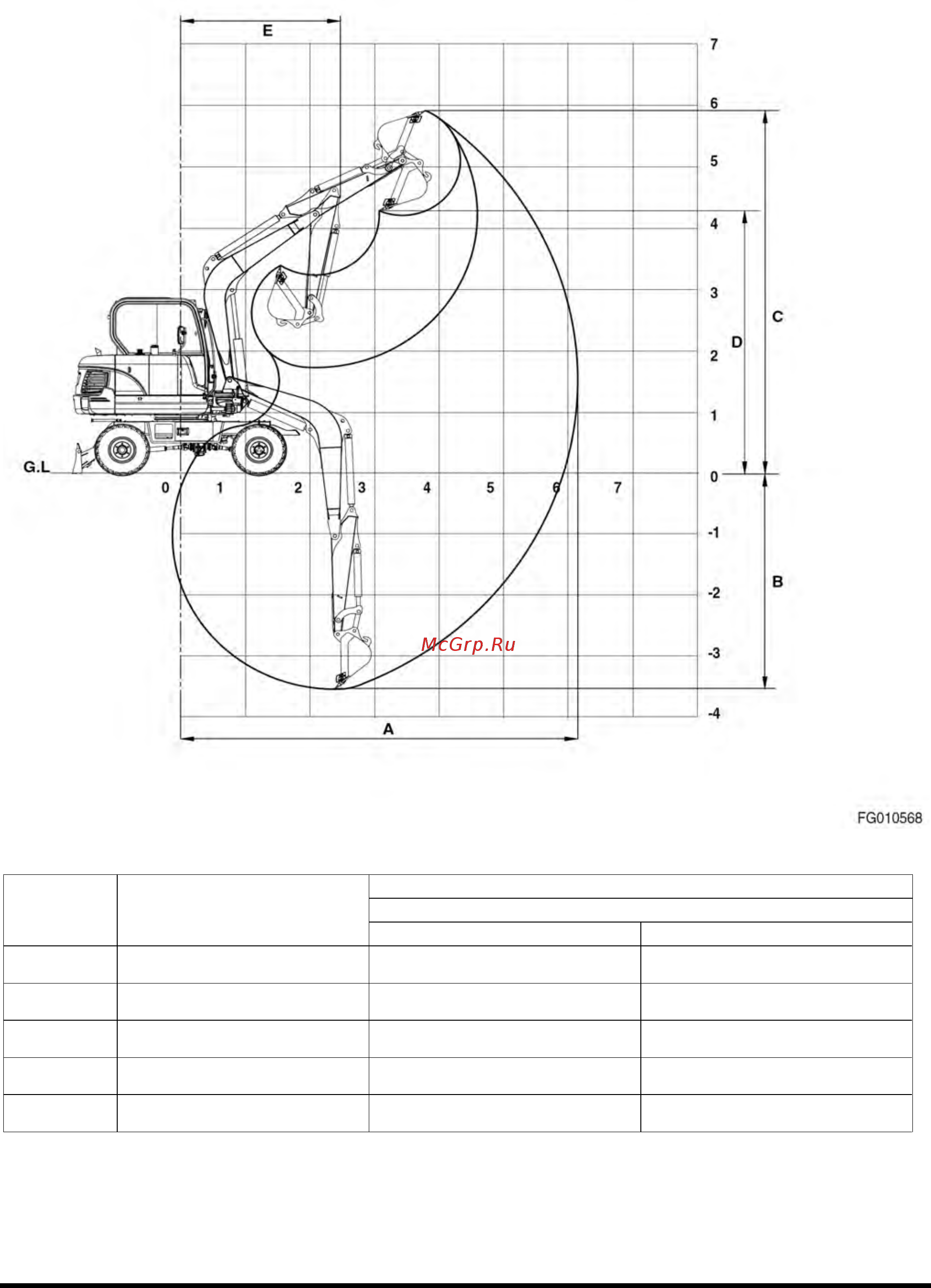

РАБОЧИЙ ДИАПАЗОН
.Рис 2
Размер
3,0Стрела м
№ Описание
1,6Рукоять м 1,9Рукоять м
A .Макс радиус копания 6110 мм 6400 мм
B .Макс глубина копания 3495 мм 3795 мм
C .Макс высота копания 5980 мм 6170 мм
D .Макс высота погрузки 4265 мм 4455 мм
Е .Мин радиус поворота 2445 мм 1990 мм
